24
1 20 15 1 20 30
1 20 15 1.5 20 30
1 25 20 2.5 25 30
Модели
HSU-18HFXXX
HSU-24HFXXX
4G1.0 4G1.0
3G2.5 3G1.5
Электроподключение
ОПАСНО!
СУЩЕСТВУЕТ ОПАСНОСТЬ НАНЕСЕНИЯ ВРЕДА ЗДОРОВЬЮ ИЛИ ДАЖЕ СМЕРТЕЛЬНОГО ИСХОДА
ПЕРЕД ВЫПОЛНЕНИЕМ ЛЮБЫХ ЭЛЕКТРОМОНТАЖНЫХ РАБОТ ОТКЛЮЧИТЕ КОНДИЦИОНЕР РУБИЛЬНИКОМ ОТ
ИСТОЧНИКА ЭЛЕКТРОПИТАНИЯ.
ПЕРЕД ПОДКЛЮЧЕНИЕМ СИЛОВОЙ ЛИНИИ ОБЯЗАТЕЛЬНО СДЕЛАЙТЕ ЗАЗЕМЛЕНИЕ.
Требования при проведении электромонтажных работ
Электромонтажные работы должны выполняться только квалифицированными специалистами, уполномоченными на проведение таких работ.
К одному контактному блоку на клеммной колодке нельзя подключать более трех проводов. На концах подсоединяемых к клеммам проводов должны
быть сделаны обжимные контактные петли, провод должен быть зафиксирован изолированным кабельным зажимом.
Необходимо использовать только медные провода.

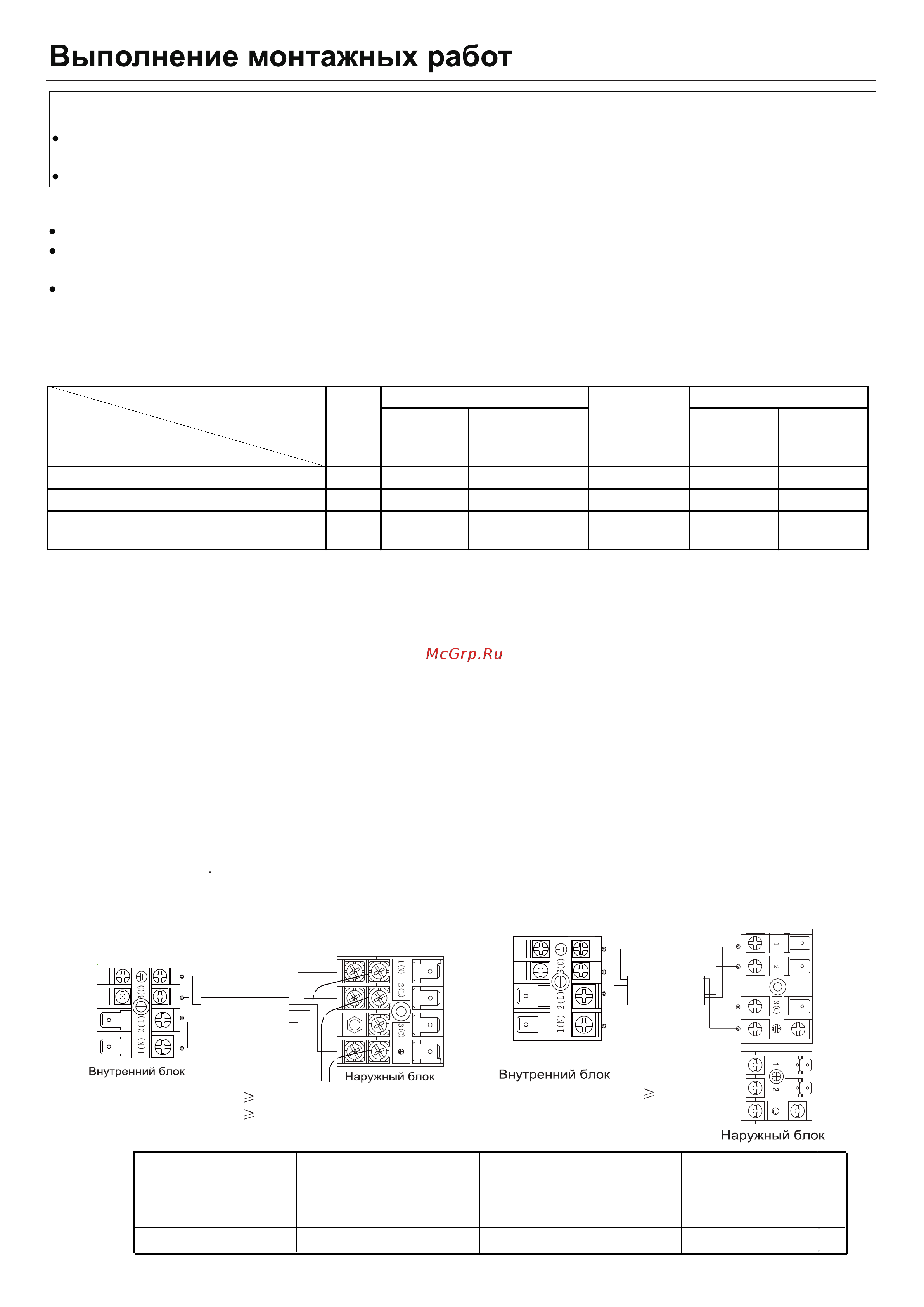

Выбор сечения сетевого и межблочного кабелей
Рекомендуемые сечения кабелей и номиналы предохранителей приведены в таблице (исходя из кабеля длиной 20 м при колебаниях напряжения в сети
менее 2%).
Модель блока
Параметр
Кол-во
фаз
Токовый номинал прерывателей цепи
Рубильник (гл.
выключатель),
А
Автомат защиты от
токовой перегрузки,
А
Защита при утечке тока на землю
Автоматич.
выключат.), А
Утечка тока,
мА
Минимальное
сечение
сетевого кабеля,
мм
2
● При повреждении кабеля он должен заменяться на однотипный. Замену должны осуществлять производитель оборудования, представитель его
авторизованного сервисного центра или уполномоченный квалифицированный специалист.
● Электроподключение кондиционера должно выполняться в соответствии с действующими региональными нормами и правилами по выполнению
электромонтажных работ.
● В случае перегорания предохранителя на плате управления блока следует заменить его на предохранитель типа Т 25А/250В.
● Все кабели должны соответствовать Европейским сертификатам и иметь европейскую идентификационную маркировку. Во время монтажных работ в
случае отключения кабеля следует производить отсоединение провода заземления последним.
● Сетевой выключатель взрывозащищенного исполнения должен устанавливаться в контуре стационарной проводки и размыкать все полюса кабеля при
изолирующем расстоянии между контактами на каждом полюсе не менее 3 мм.
● Расстояние между клеммными панелями наружного и внутреннего блоков не должно превышать 5 метров. В противном случае сечение кабеля должно
быть увеличено в соответствии с действующими нормами.
● В силовом контуре необходимо предусмотреть автоматический выключатель взрывозащищенного исполнения с защитой при утечке тока на землю.
Порядок подключения
1) Вывинтите крепежные винты сбоку, а затем снимите фронтаьную сервисную панель.
2) Подсоедините жилы кабеля к клеммам согласно электросхеме. Закрепите проводку кабельным зажимом рядом с клеммами.
3) Конец кабеля должен подводиться к клеммной колодке через отверстие кабельного ввода в боковой панели блока.
ВНИМАНИЕ!
Подключение кабеля должно выполняться в соответствии с приведенной электросхемой. Несоблюдение данного требования
может привести к выходу оборудования из строя.
Модель
наружного
блока
мм
2
мм
2
мм
2
мм
2
Межблочный кабель
Сетевой кабель
HSU-18HFXXX
HSU-24HFXXX
HSU-12HFXXX
1U35S2SM3FA
Модели
HSU-09HFXXX
HSU-12HFXXX
4G1.0 мм
2
3G 1.0 мм
2
Сетевой кабель
{
4G1.0 мм
2
3G2.5 мм
2
Сетевой кабель
9K:
3G 1.5 мм
2
Сетевой кабель
12K:
HSU-09HFXXX
1U25S2SM3FA
4G1.0
3G1.0
мм
2
мм
2
HSU-18HFXXX
HSU-24HFXXX
HSU-09HFXXX
HSU-12HFXXX
1U50S2SJ3FA
1U70S2SJ2FA
1U25S2SM3FA
1U35S2SM3FA
1U25S2SM3FA
1U35S2SM3FA
1U50S2SJ3FA
1U70S2SJ2FA
1U50S2SJ3FA
1U70S2SJ2FA
