Haier HSU-24HFM203/R3(SDB) [17/50] Уход за кондиционером
![Haier HSU-24HFM203/R3(SDB) [17/50] Уход за кондиционером](/views2/2018924/page17/bg11.png)

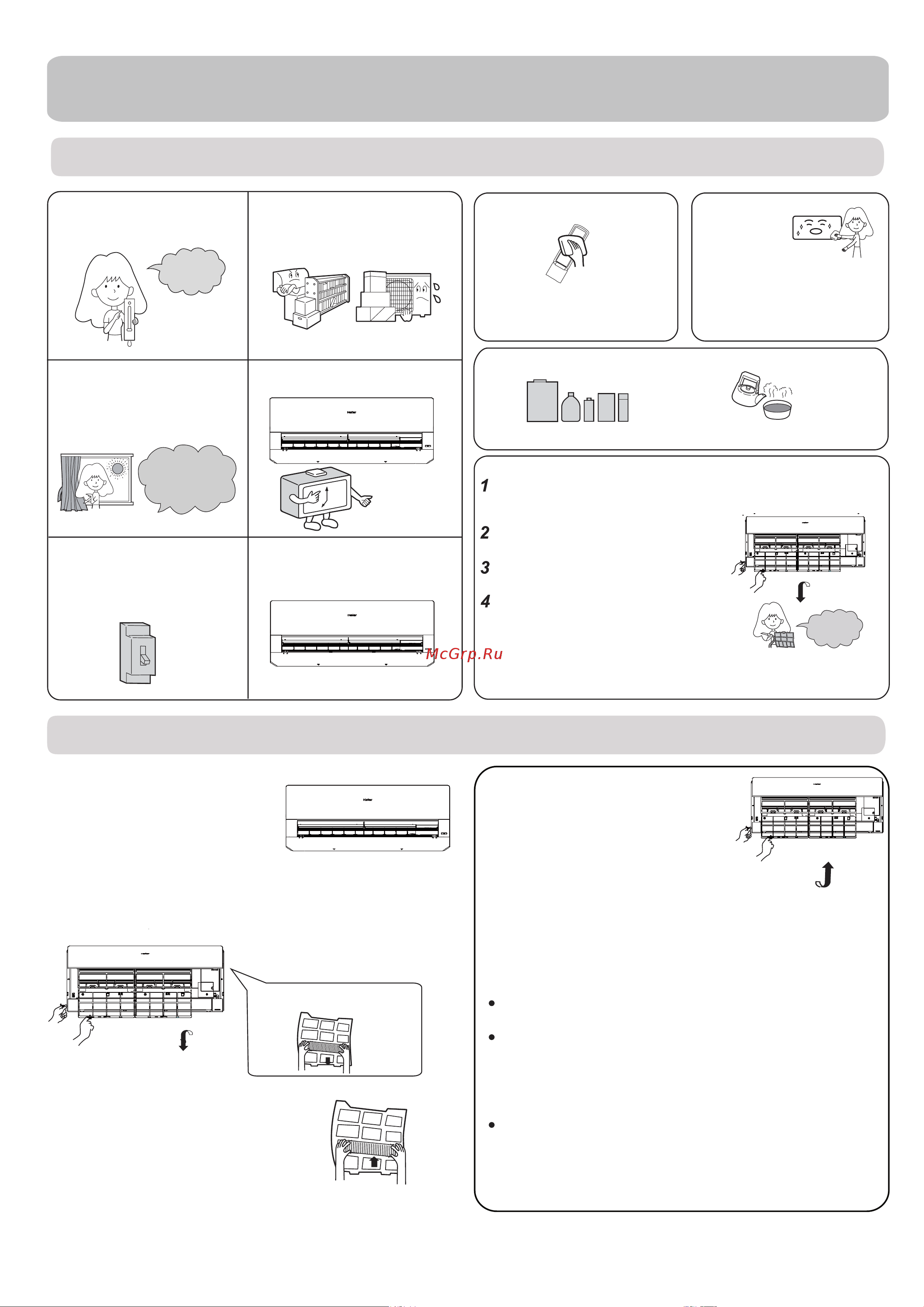

Уход за кондиционером
Поддерживайте оптимальную
температуру в помещении
Закрывайте двери и окна во
время работы кондиционера
Если предполагается, что
кондиционер не будет использо-
ваться в течение длительного
времени, выключите его
рубильником
Эффективно используйте таймер
Для обеспечения комфортного и
эффективного воздухораспределе-
ния используйте регулировку жалюзи
Не заграждайте входное и
выпускное воздушные отверстия
кондиционера
Оптимальная
температура
В режиме охлаждения
предотвратите проникно-
вение прямых солнечных
лучей в помещение с
помощью занавесок
и жалюзи
OFF
Чистка пульта управления
1. Откройте воздухозаборное
отверстие
2. Извлеките раму стандартного фильтра
3. Вставьте новый фильтр
4. Вставьте на место и зафиксируйте
раму стандартного фильтра
5. Закройте воздухозаборное отверстие
ПРИМЕЧАНИЕ:
ВНИМАНИЕ:
Для правильного и эффективного использования кондиционера
Замена дополнительного воздушного фильтра (опция)
Чистка воздушного фильтра
Раз в две
недели
Выньте старый фильтр
14
5
6
7
Чистка корпуса
Протирайте пульт только сухой
тканевой салфеткой. Не используйте
для чистки воду, стеклоочиститель или
химические реагенты.
Протирайте корпус блока сухой
тканевой салфеткой. При значительных
загрязнениях салфетку можно смочить в
водном растворе нейтрального моюще-
го средства. Тщательно отожмите
салфетку перед протиркой блока. После
удаления грязи протрите корпус насухо.
Для чистки запрещается использовать следующие вещества:
Ацетон, бензин, растворители или очистители,
которые могут повредить покрытие корпуса.
Горячая вода температурой выше 40
о
С. Она может вызвать
деформацию и обесцвечивание покрытия корпуса.
Нажмите на кнопку SMART и удерживайте ее 5 сек.
После этого лицевая панель должна частично
приподняться.
Поднимите панель рукой и обоприте ее на
держатель.
Извлеките из воздухозаборного отверстия
фильтр.
Почистите фильтр.
Установите фильтр на место.
Уберите держатель и закройте панель.
Нажмите на кнопку SMART и удерживайте ее до тех
пор, пока лицевая панель автоматически не опустится
и закроет воздухозаборное отверстие.
Нажмите на кнопку SMART и
удерживайте ее 5 сек. После этого
лицевая панель должна частично
приподняться.
Сдвиньте фиксатор рамы слегка вверх, чтобы
отсоединить раму стандартного фильтра. Выньте
старый фильтр.
Установите новый фильтр, вправив его
в правую и левую ячейки рамы.
Светлая сторона фотокаталитического фильтра должна быть
обращена наружу, а темная внутрь. Бактерицидный фильтр
должен быть обращен зеленой стороной наружу, а светлой
внутрь.
Нажмите на кнопку SMART и удерживайте ее до тех пор, пока
лицевая панель автоматически не опустится и закроет воздухоза-
борное отверстие.
Фотокаталитический фильтр для его восстановления через каждые 6
месяцев следует не менее часа держать на солнце.
Бактерицидный фильтр может использоваться долгое время без
необходимости замены. Но в период эксплуатации нужно тщательно
следить за его чистотой. Для удаления пыли можно использовать
пылесос или просто встряхнуть фильтр. При загрязнении бактери-
цидный эффект фильтра снижается.
Рекомендуется хранить бактерицидный фильтр в прохладном, сухом
месте, не допуская длительного попадания на фильтр прямого
солнечного излучения. В противном случае бактерицидный эффект
фильтра снижается.
