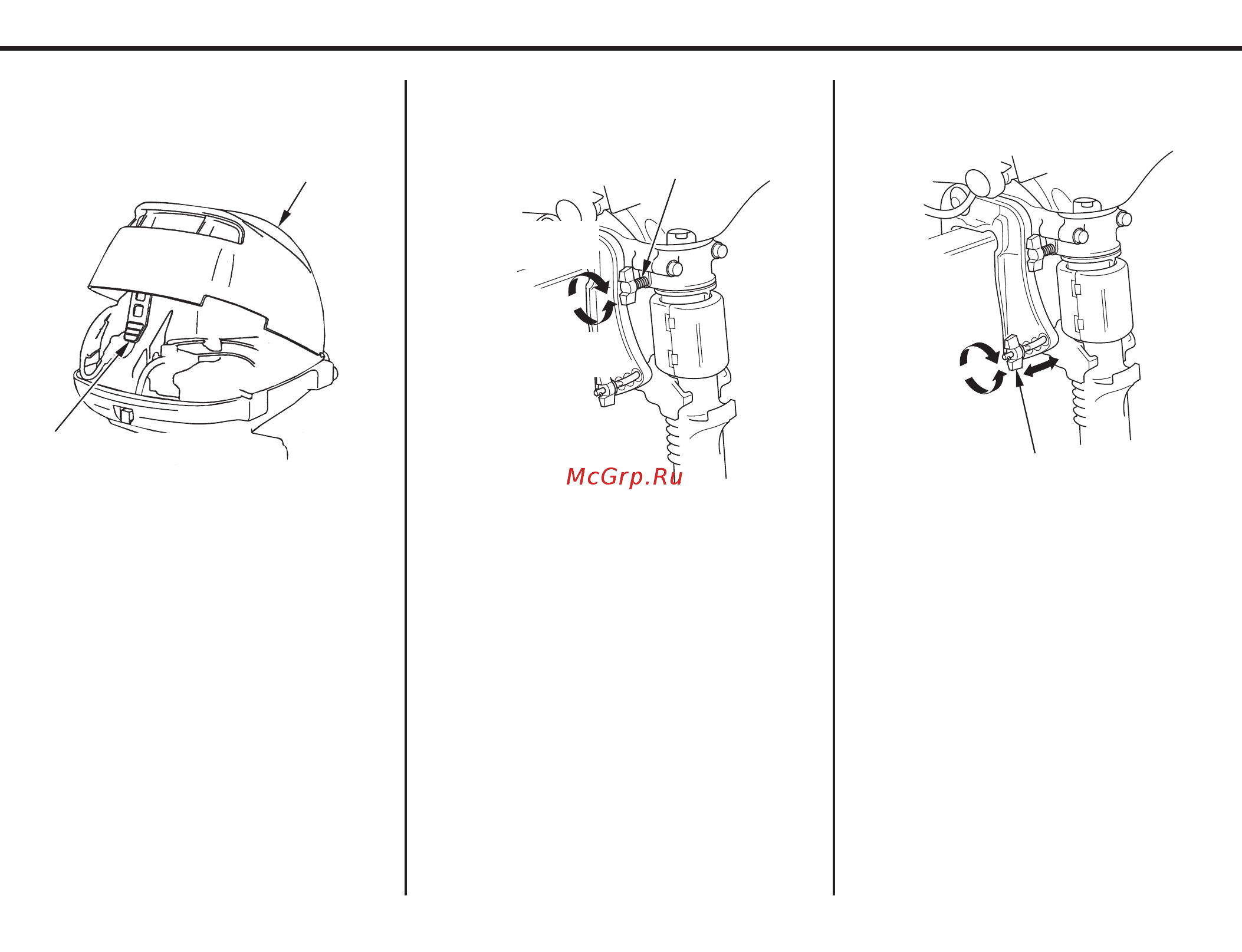

ОРГАНЫ УПРАВЛЕНИЯ Лента удерживающая капот мотора Винт фрикционного демпфера румпеля Реулировочный болт угла установки мотора ВИНТ ФРИКЦИОННОГО ДЕМПФЕРА РУМПЕЛЯ КАПОТ ПОДВЕСНОГО МОТОРА ДЛЯ УВЕЛИЧЕНИЯ СОПРОТИВЛЕНИЯ ДЛЯ УМЕНЬШЕНИЯ СОПРОТИВЛЕНИЯ УДЕРЖИВАЮЩАЯ ЛЕНТА РЕГУЛИРОВОЧНЫЙ БОЛТ И ГАЙКА БАРАШЕК Удерживающая лента не допускает самопроизвольного открытия капота мотора Не снимайте капот мотора при работающем двигателе Болт фрикционного демпфера румпеля регулирует величину управляющего усилия при маневрировании судном Вращение болта по часовой стрелке увеличивает сопротивление для поддержания устойчивого курса судна на крейсерском режиме или для предотвращении рысканья судна при его буксировке Вращение болта против часовой стрелки уменьшает трение при управлении лодкой 16 Регулировочный болт позволяет правильно отрегулировать угол наклона подвесного мотора что обеспечит оптимальную устойчивость и скорость плавсредства Подвесной мотор может быть установлен под пятью различными углами изменением положения регулировочного болта
