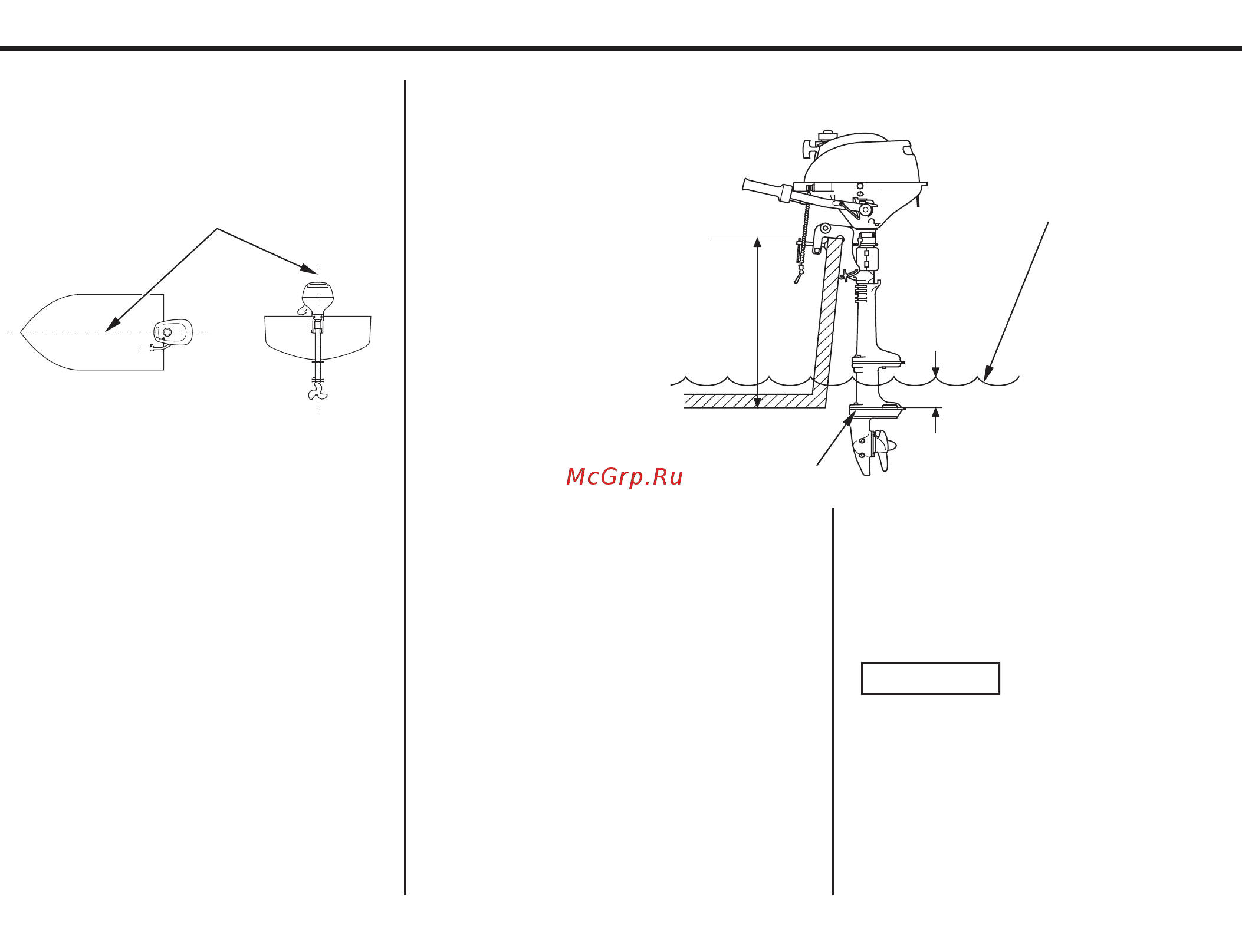

УСТАНОВКА ПОДВЕСНОГО МОТОРА Расположение Расположение подвесного мотора по высоте ЦЕНТР КОРМЫ Установите подвесной мотор на корме в диаметральной плоскости лодки Для определения правильной глубины погружения винта и нормального охлаждения двигателя высота транца лодки должна соотвествовать длине вала дейдвуда подвесного мотора Этот подвесной мотор используется на лодках у которых высота транца составляет 380 мм для короткого вала дейдвуда подвесного мотора 510 мм для длинного вала дейдвуда подвесного мотора подвесного мотора по положению антикавитационной пластины Антикавитационная пластина должна располагаться на глубине около 150 мм от поверхности воды ВНИМАНИЕ Работа мотора без достаточного количества воды приводит к его перегреву При неработающем подвесном моторе правильно нагруженной лодке на воде проверьте глубину погружения 19
