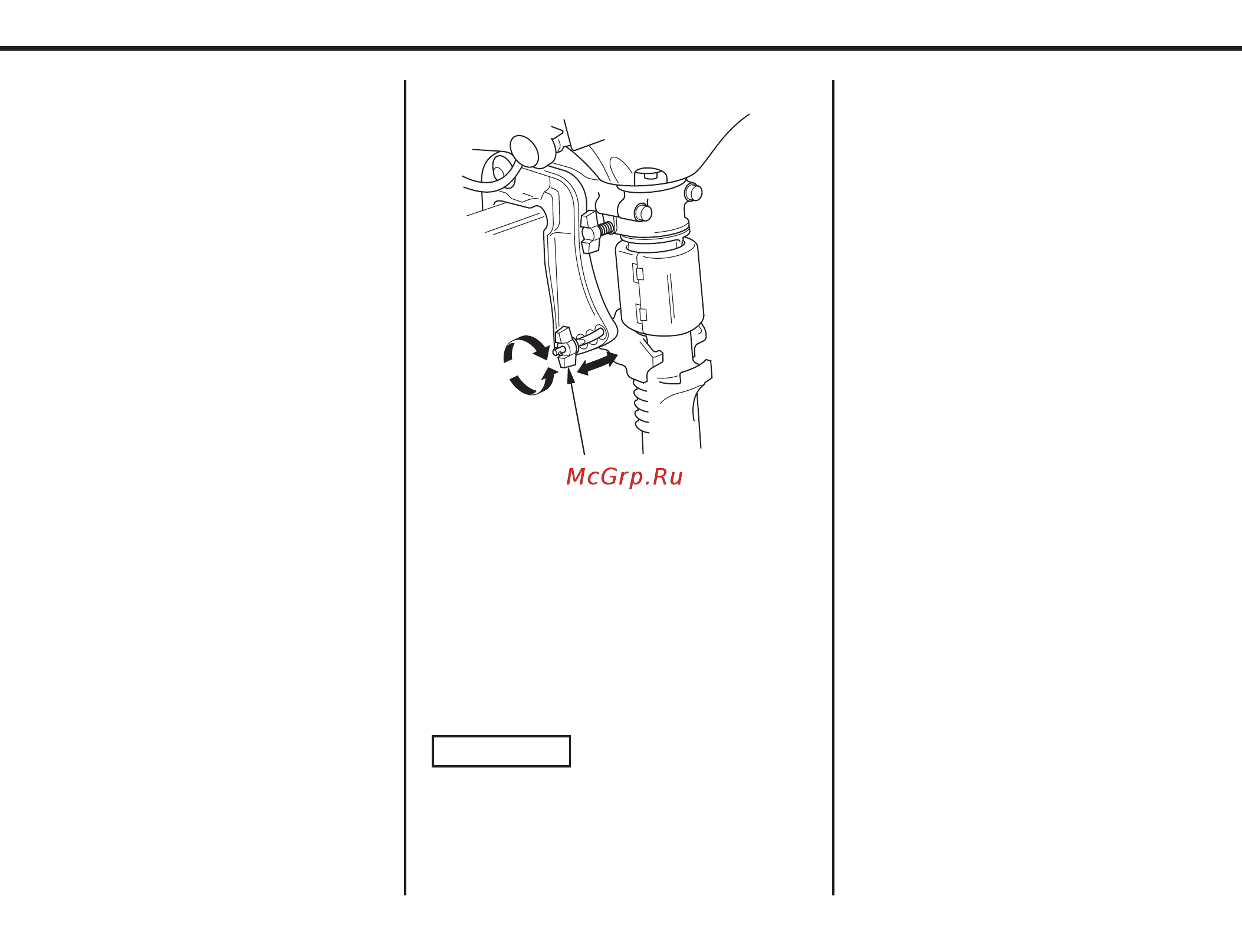

УСТАНОВКА ПОДВЕСНОГО МОТОРА Регулировка наклона подвесного мотора Отрегулируйте положение подвесного мотора так чтобы он располагался перпендикулярно свободной поверхности воды то есть ось гребного винта должна быть параллельна поверхности воды РЕГУЛИРОВОЧНЫЙ БОЛТ И ГАЙКА БАРАШЕК 1 Ослабьте гайку барашек чтобы освободить регулировочный болт 2 Отрегулируйте угол наклона мотора и затяните гайку барашек Убедитесь в том что головка регулировочного болта и гайка барашек попали в одну из четырех прорезей регулировочного сектора ВНИМАНИЕ Во избежание повреждений подвесного мотора или лодки убедитесь в том что регулировочный болт надежно зафиксирован 21
