RUS - 18

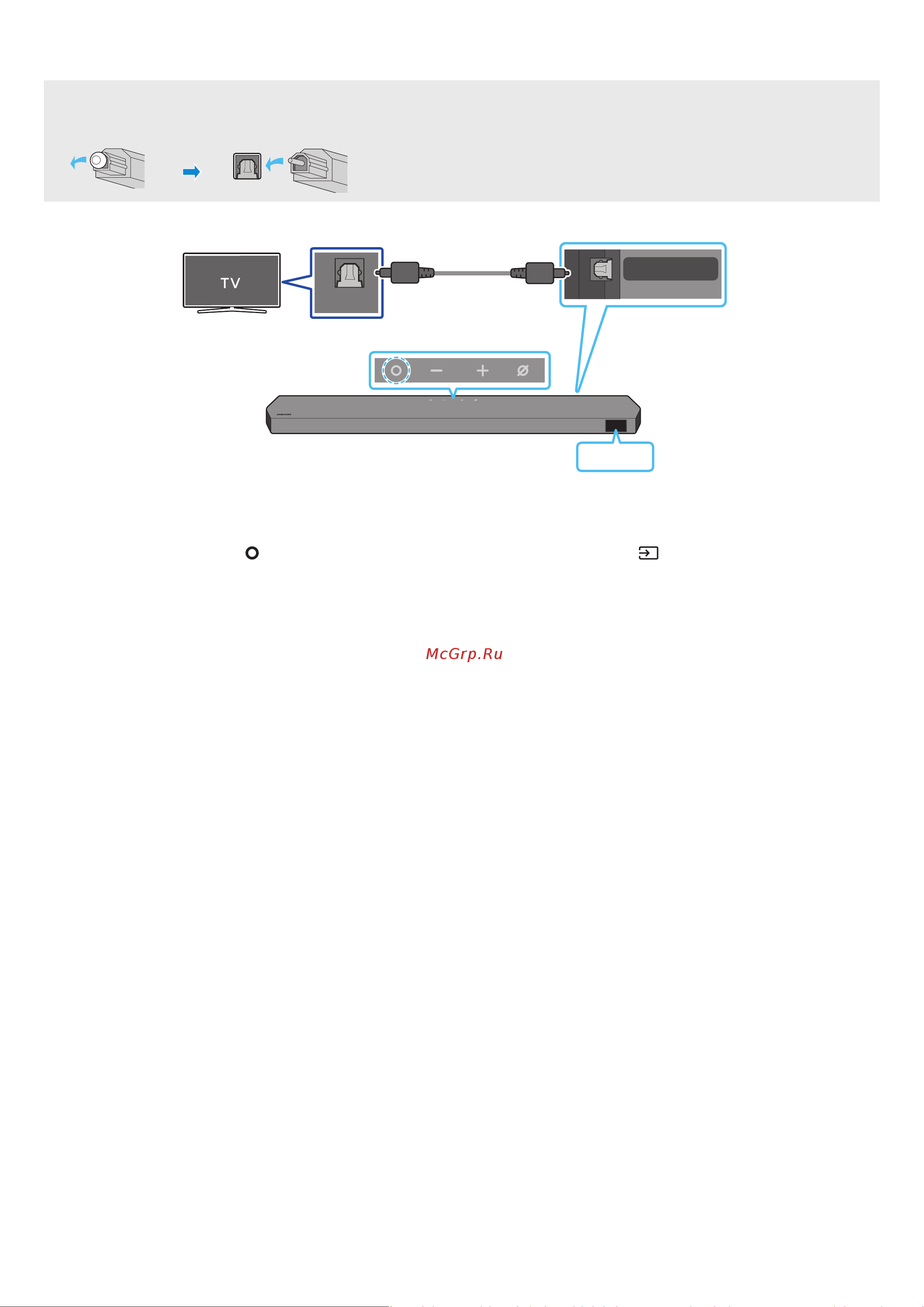

Подключение с помощью оптического кабеля
Контрольный список проверки перед подключением
• При одновременном подключении кабеля HDMI и оптического кабеля сигнал HDMI принимается в первую очередь.
• При использовании оптического кабеля и разъемов с защитными колпачками убедитесь, что защитные колпачки сняты.
OPTICAL OUT
DIGITAL AUDIO IN
(OPTICAL)
Оптический кабель
(не входит в комплект поставки)
Нижняя панель колонки Soundbar
D.IN
Верхняя панель колонки Soundbar
1. Выключите телевизор и устройство Soundbar, подключите порт DIGITAL AUDIO IN (OPTICAL) на устройстве Soundbar и OPTICAL порт на телевизоре с помощью
оптического кабеля (не входит в комплект поставки), как показано на рисунке.
2. Включите устройство Soundbar и ТВ.
3. Для выбора режима "D.IN" нажмите
(Многофункциональную) кнопку на верхней панели Soundbar или кнопку (Источник) на пульте дистанционного
управления.
4. Звук с ТВ начнет воспроизводится с устройства Soundbar.
