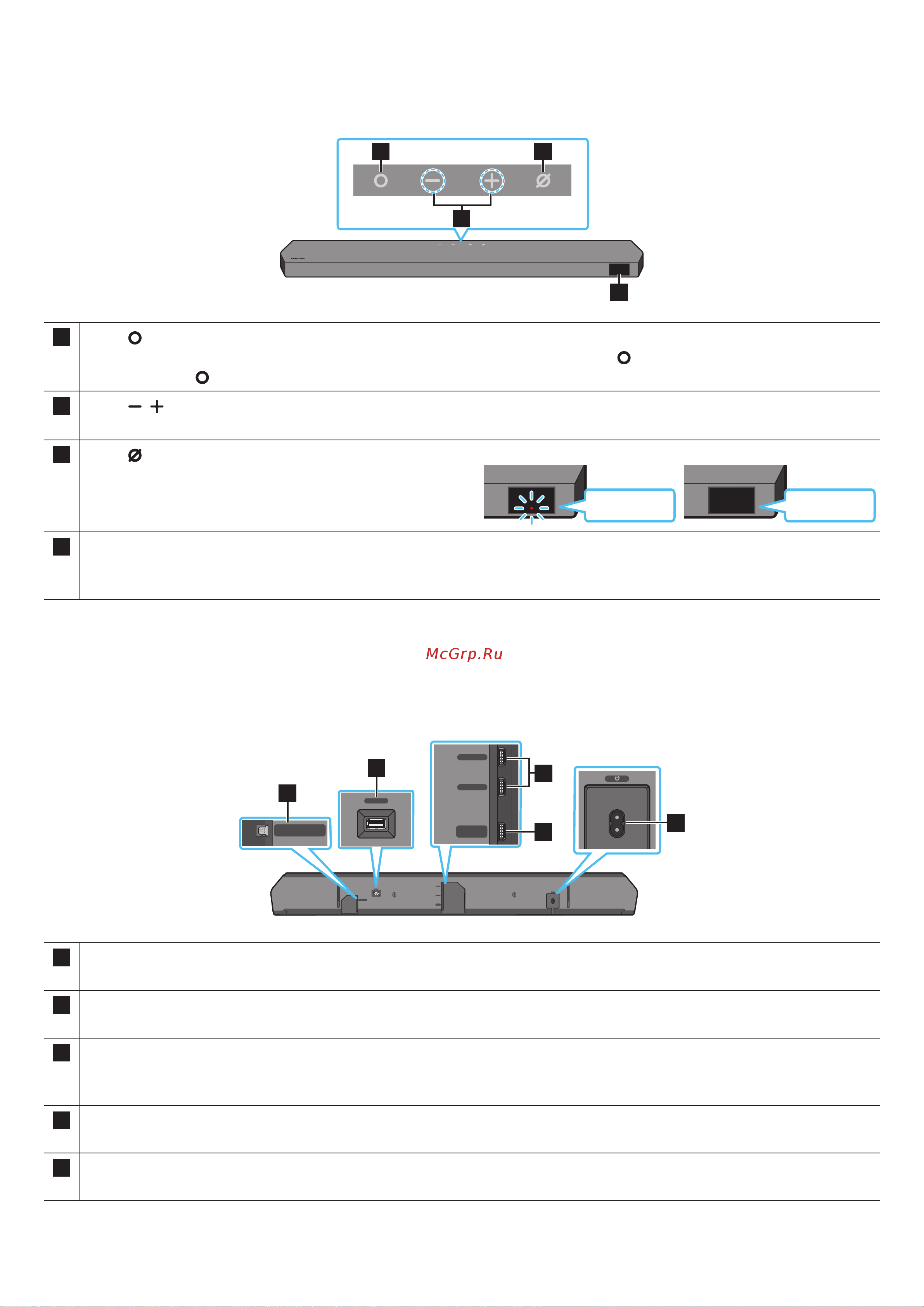

UKR - 7
02 ОГЛЯД ВИРОБУ
Верхня панель звукової панелі Soundbar
2
1 3
4
1
Кнопка
(Мультифункція)
• Щоб увімкнути звукову панель Soundbar під час перебування в режимі очікування, натисніть кнопку (Мультифункція).
• Натисніть кнопку (Мультифункція), щоб змінити вхідне джерело.
2
Кнопка
(Гучність)
Регулювання гучності.
3
Кнопка
(Увімк./вимк. мікрофон)
Натисніть цю кнопку, щоб увімкнути або вимкнути мікрофон.
Коли мікрофон вимкнено, світлодіодний індикатор світитиметься
червоним кольором.
Червоний увімк.
Мікрофон вимкнено
Червоний вимк.
Мікрофон увімкнено
4 Відображення
Відображення стану пристрою та поточного режиму.
D.IN → HDMI 1 → HDMI 2 → Wi-Fi → BT
• Кнопка живлення запрацює через 4–6 секунд після підключення шнура живлення змінного струму до електромережі.
• Система відтворює звук із затримкою в 4–5 секунд після ввімкнення пристрою.
• Якщо звук надходить одночасно і від телевізора, і від звукової панелі Soundbar, відкрийте меню Налаштування та змініть налаштування для відтворення
аудіосигналу телевізора з динаміків телевізора на Зовнішній динамік.
Нижня панель звукової панелі Soundbar
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI 1
HDMI 2
SERVICE
HDMI TO TV
(eARC/ARC)
HDMI 1
HDMI 2
DIGITAL AUDIO IN
(OPTICAL)
SERVICE
ID SET
HDMI IN 1
HDMI IN 2
POWER
NETWORK
SERVICE
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI 2
HDMI 1
ID SET
(WOOFER/REAR)
ID SET
NETWORK
SERVICE
ID SET
(WOOFER/REAR)
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI 2
HDMI 1
5
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI 1
HDMI 2
SERVICE
HDMI TO TV
(eARC/ARC)
HDMI 1
HDMI 2
DIGITAL AUDIO IN
(OPTICAL)
SERVICE
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI 1
HDMI 2
SERVICE
HDMI TO TV
(eARC/ARC)
HDMI 1
HDMI 2
DIGITAL AUDIO IN
(OPTICAL)
SERVICE
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI 1
HDMI 2
SERVICE
HDMI TO TV
(eARC/ARC)
HDMI 1
HDMI 2
DIGITAL AUDIO IN
(OPTICAL)
SERVICE
2
1
3
4
1 DIGITAL AUDIO IN (OPTICAL)
Підключення до цифрового (оптичного) виходу на зовнішньому пристрої. (Див. сторінку 24 )
2 SERVICE
Підключення USB-накопичувача для оновлення програмного забезпечення пристрою.
3 HDMI 1 / HDMI 2
Одночасний ввід цифрових відео- та аудіосигналів за допомогою кабелю HDMI.
Підключення до виходу HDMI на зовнішньому пристрої. (Див. сторінку 23)
4 HDMI TO TV (eARC/ARC)
Підключення до гніздового роз’єму HDMI на телевізорі. (Див. сторінку 17)
5 POWER
Підключіть кабель живлення змінного струму звукової панелі Soundbar. (Див. сторінку 12)
• Щоб від’єднати шнур живлення від настінної розетки, потягніть за штепсельну вилку. Не тягніть за кабель.
• Не підключайте цей пристрій або інші компоненти до розетки змінного струму, поки не встановлено з’єднання між усіма компонентами.
