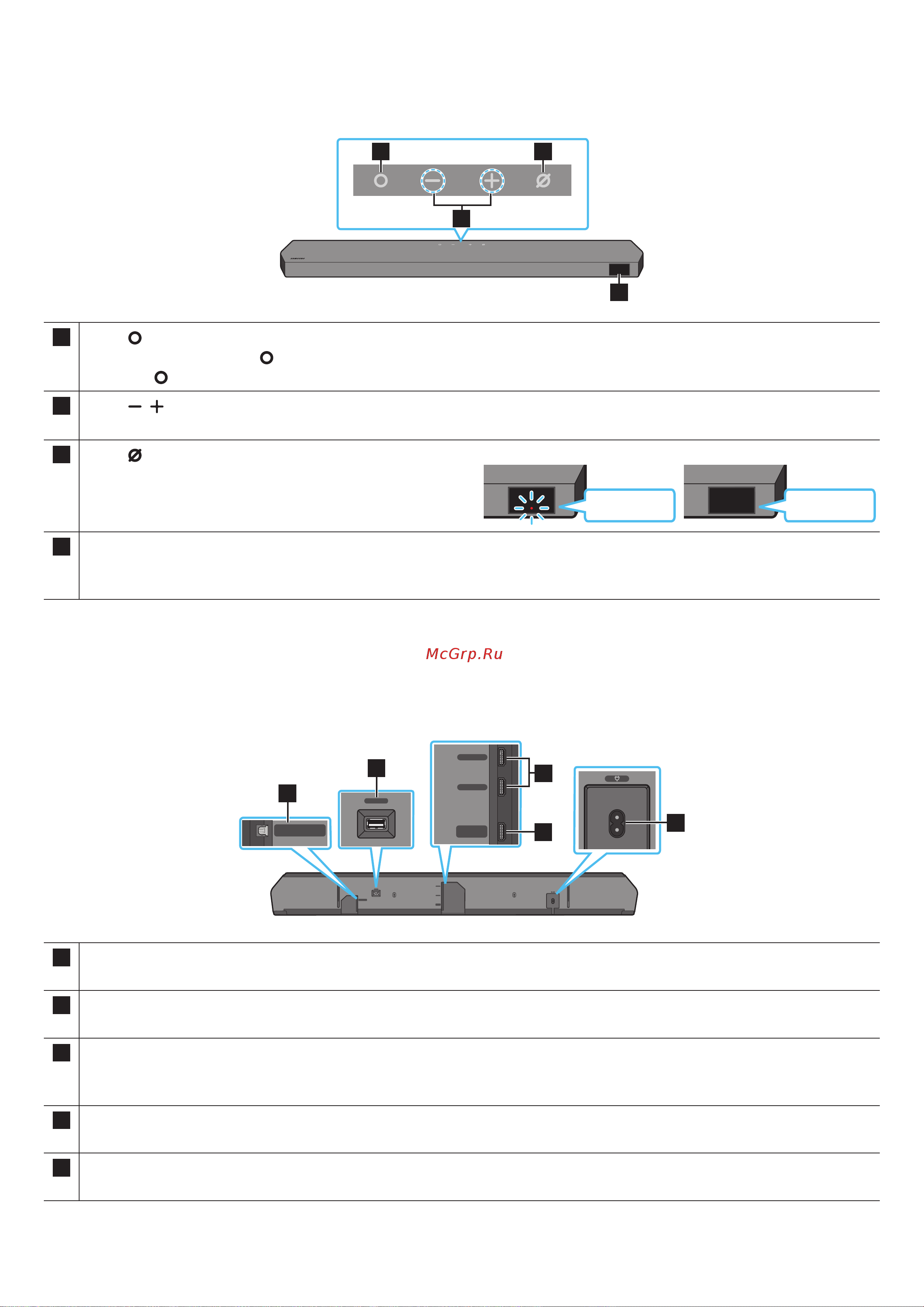

RUS - 7
02 ОБЗОР УСТРОЙСТВА
Верхняя панель устройства Soundbar
2
1 3
4
1
Кнопка
(Многофункциональную)
• В режиме ожидания нажмите (Многофункциональную) кнопку на пульте дистанционного управления, чтобы включить Soundbar.
• Нажмите (Многофункциональную) кнопку, чтобы изменить источник входного сигнала.
2
Кнопка
(Громкость)
Регулирование громкости.
3
Кнопка
(Включение/выключение микрофона)
Нажмите кнопку, чтобы включить или выключить микрофон.
Когда микрофон выключен, светодиодный индикатор горит красным
светом.
Красным вкл.
Mic Off
Красным выкл.
Mic On
4 Дисплей
Отображает состояние и текущий режим устройства.
D.IN → HDMI 1 → HDMI 2 → Wi-Fi → BT
• При подключении кабеля питания переменного тока кнопка питания начинает работать через 4-6 секунд после подключения.
• При включении данного устройства произойдет задержка от 4 до 5 секунд, прежде чем будет воспроизведен характерный звук.
• Если вы слышите звук с телевизора и Soundbar одновременно, перейдите в меню "Настройки" для звука телевизора и переключите динамик телевизора на
"Внешний динамик".
Нижняя панель Soundbar
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI 1
HDMI 2
SERVICE
HDMI TO TV
(eARC/ARC)
HDMI 1
HDMI 2
DIGITAL AUDIO IN
(OPTICAL)
SERVICE
ID SET
HDMI IN 1
HDMI IN 2
POWER
NETWORK
SERVICE
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI 2
HDMI 1
ID SET
(WOOFER/REAR)
ID SET
NETWORK
SERVICE
ID SET
(WOOFER/REAR)
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI 2
HDMI 1
5
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI 1
HDMI 2
SERVICE
HDMI TO TV
(eARC/ARC)
HDMI 1
HDMI 2
DIGITAL AUDIO IN
(OPTICAL)
SERVICE
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI 1
HDMI 2
SERVICE
HDMI TO TV
(eARC/ARC)
HDMI 1
HDMI 2
DIGITAL AUDIO IN
(OPTICAL)
SERVICE
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI 1
HDMI 2
SERVICE
HDMI TO TV
(eARC/ARC)
HDMI 1
HDMI 2
DIGITAL AUDIO IN
(OPTICAL)
SERVICE
2
1
3
4
1 DIGITAL AUDIO IN (OPTICAL)
Подключение к цифровому (оптическому) выходу внешнего устройства. (См. страницу 24)
2 SERVICE
Подключение USB-накопителя для обновления программного обеспечения устройства.
3 HDMI 1 / HDMI 2
Одновременный ввод цифровых видео- и аудиосигналов с помощью кабеля HDMI.
Подключение к выходу HDMI внешнего устройства. (См. страницу 23)
4 HDMI TO TV (eARC/ARC)
Подключение к разъему HDMI на телевизоре. (См. страницу 17)
5 POWER
Подключите кабель питания переменного тока устройства Soundbar. (См. страницу 12)
• Отключая кабель питания от настенной розетки, потяните его за вилку. Не тяните за сам кабель.
• Не подключайте данное устройство или другие компоненты к розетке переменного тока до тех пор, пока все компоненты не будут соединены.
