UKR - 30

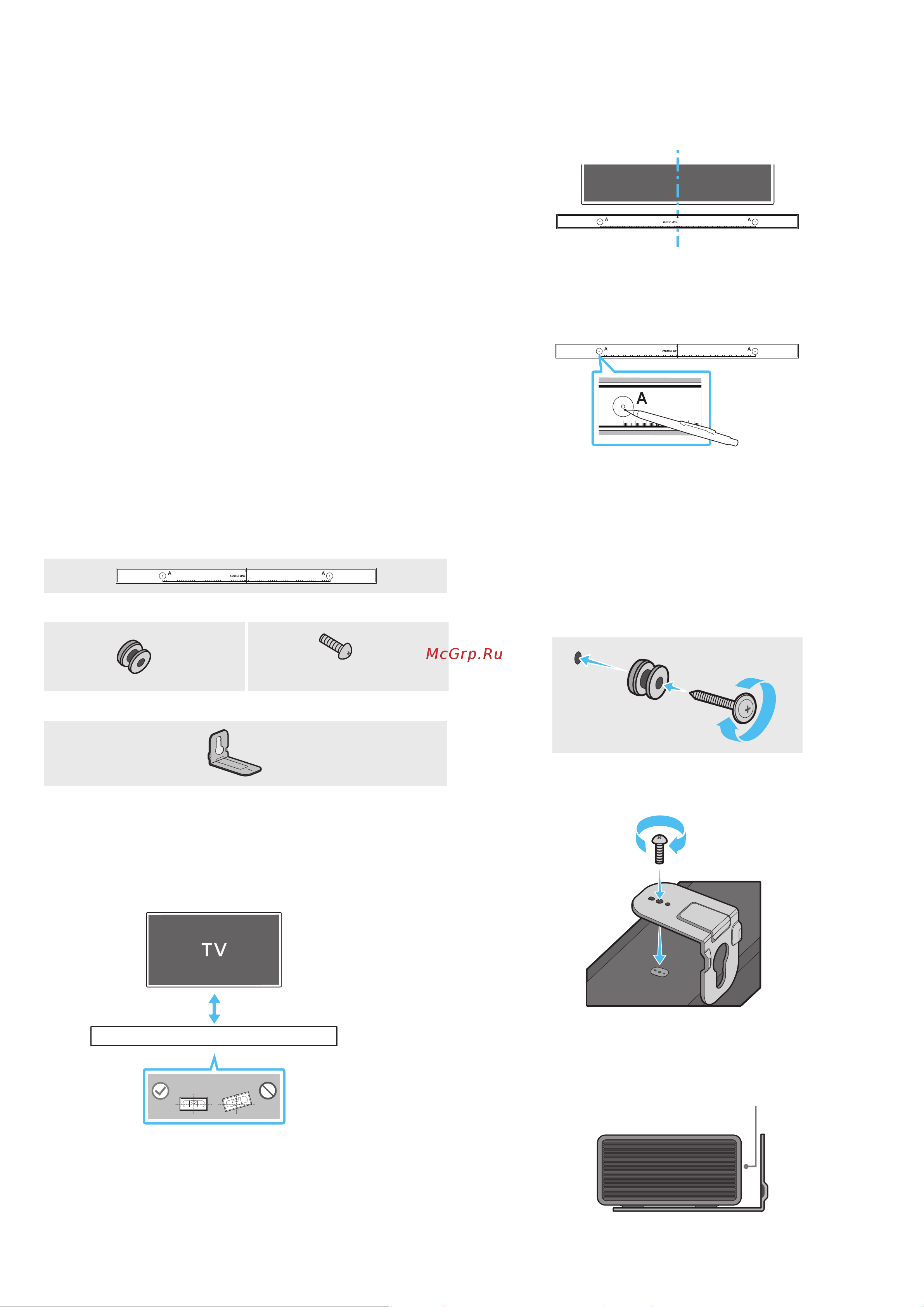

09 ВСТАНОВЛЕННЯ НАСТІННОГО
КРІПЛЕННЯ
Запобіжні заходи під час установлення
• Монтаж слід виконувати лише на вертикальній стіні.
• Не розміщуйте звукову панель у місцях із високою температурою або
вологістю.
• Упевніться, що стіна достатньо надійна, щоб витримати вагу виробу. Якщо
це не так, укріпіть стіну або виберіть інше місце для встановлення.
• Придбайте та використайте фіксувальні гвинти або анкери, відповідні до
матеріалу стіни (гіпсова плита, залізна плита, дерево тощо). Якщо можливо,
закріпіть опорні гвинти в стійках каркаса стіни.
• Придбайте гвинти для настінного кріплення, зважаючи на тип і товщину
стіни, на якій буде закріплено звукову панель Soundbar.
‒ Діаметр: M5
‒ Довжина: рекомендовано мінімум 35 мм
• Перш ніж закріплювати звукову панель Soundbar на стіні, підключіть кабелі
виробу до зовнішніх пристроїв.
• Перш ніж установлювати пристрій, упевніться, що його вимкнено та
відключено від мережі живлення. Якщо цього не зробити, це може
призвести до ураження електричним струмом.
Компоненти настінного кріплення
A TYPE : 450mm
Рейка для настінного кріплення
x 2
x 2
(M4 x L10)
Тримач гвинта Гвинт
x 2
Кронштейн настінного кріплення
1. Розмістіть рейка для настінного кріплення на поверхні стіни.
• Рейка для настінного кріплення має кріпитися паралельно підлозі.
• Якщо телевізор установлено на стіні, установіть звукову панель Soundbar
як мінімум на 5 см нижче від телевізора.
5 см і більше
2. Вирівняйте серединну лінію рейки для настінного кріплення по центру
телевізора (якщо звукова панель Soundbar установлюється під телевізором)
і зафіксуйте рейку для настінного кріплення на стіні за допомогою стрічки.
• Якщо звукова панель має розміщуватися не під телевізором, розташуйте
серединну лінію в центрі ділянки встановлення.
A TYPE : 450mm
Серединна лінія
3. Просуньте наконечник пера або загострений олівець через центр
зображень ТИП A з кожного кінця рейки, щоб промаркувати отвори для
опорних гвинтів. Після цього зніміть рейка для настінного кріплення.
A TYPE : 450mm
4. За допомогою свердла відповідного розміру просвердліть отвір у стіні на
місці кожної позначки.
• Якщо позначки не збігаються з положеннями штифтів, слід
переконатися, що в отвори встановлено відповідні анкери чи гвинти
«Моллі», перш ніж вставляти в них опорні гвинти. Якщо ви збираєтесь
використати анкери чи гвинти «Моллі», слід переконатися, що вони
ввійдуть до отворів, які ви просвердлили.
5. Вставте гвинт (не входить до комплекту постачання) до кожного гвинта
тримач гвинта та надійно затягніть всі гвинти в отворах опорних гвинтів.
6. Установіть 2 кронштейни настінного кріплення у правильній орієнтації в
нижній частині звукової панелі Soundbar, використовуючи 2 гвинти.
• Під час монтажу слід переконатися, що навісна частина кронштейнів
настінного кріплення розташована позаду задньої частини звукової
панелі Soundbar.
Задня частина звукової панелі Soundbar
Правий торець звукової панелі Soundbar
