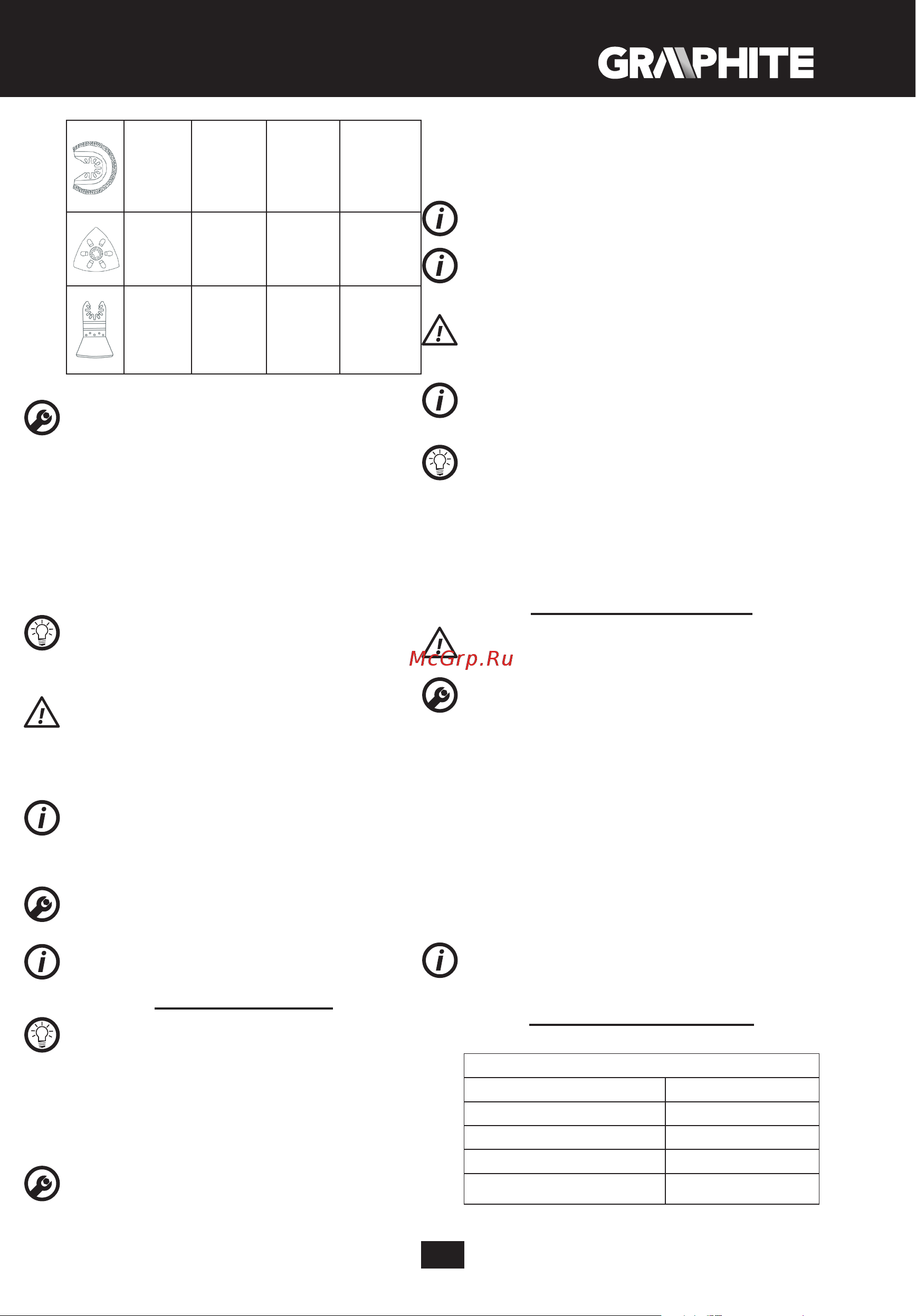

101
Lame
semi-circu-
laire avec
revêtement
en tungstène
Joints de ci-
ment, carreaux
de céramique
tendre, plastiqu-
es durs et autres
matériaux.
Coupe et
découpe près
des bords, dans
les coins ou les
endroits dici-
les d’accès.
Élimination des
joints, découpe
des trous dans
les carreaux de
céramique et les
plastiques.
Plaque de
polissage
Delta
Bois, matériaux
à base de bois,
matériaux
abrasifs.
Polissage dans
les endroits dif-
ciles d’accès et
les coins sur un
support dur.
Élimination des
mortiers et des
colles pour car-
relage, ponçage
des bois massifs,
polissage.
Racleur
rigide
Revêtements de
sol, planchers,
carreaux de
céramique.
Raclage de
matériaux
mous sur un
support dur.
Élimination des
résidus de mortier
ou de colle pour
revêtements ou
carrelage.
FIXATION DES OUTILS DE TRAVAIL
• Tirer le levier de montage rapide des outils de travail (1) vers
l’avant (g. D).
• Faire glisser l’outil de travail entre les deux rondelles du mandrin
de façon à ce que les trous coïncident avec les broches de la
rondelle supérieure.
• Pour assurer la position de travail la plus commode et la plus sûre
pour l’opérateur, l’outil de travail peut être placé dans n’importe
quelle position sur le mandrin, à condition que ses trous
coïncident avec les broches de la rondelle supérieure (g. E).
• La partie courbée de l’outil de travail doit être orientée vers le bas.
• Abaisser le levier (1) pour xer l’outil de travail dans la position
sélectionnée (g. D).
S’assurer que l’outil de travail est bien xé. Un outil de travail mal
xé peut se détacher pendant le fonctionnement du dispositif et
mettre l’opérateur en danger.
ÉVACUATION DES POUSSIÈRES
Les poussières de certains matériaux tels que les peintures
contenant du plomb, certains types de bois comme le chêne ou
le hêtre ou les matériaux contenant de l’amiante peuvent être
dangereuses pour la santé. Il est donc recommandé d’utiliser des
systèmes d’aspiration externes, assurer une bonne ventilation
du poste de travail et porter un masque anti-poussière avec un
absorbeur.
Le dispositif est équipé d’un adaptateur d’évacuation des poussières
qui doit être raccordé à un système d’aspiration externe, par
exemple un aspirateur adapté au type de poussière.
DÉMONTAGE DE L’ADAPTATEUR D’ÉVACUATION DES
POUSSIÈRES
• Retirer l’outil de travail le cas échéant.
• Ouvrir le collier de serrage (3) et retirer l’adaptateur d’évacuation
des poussières (6).
Le montage de l’adaptateur d’évacuation des poussières (6)
s’eectue dans l’ordre inverse de celui du démontage.
UTILISATION / RÉGLAGE
Avant d’utiliser l’outil électrique, contrôler l’état des outils de
travail. Ne pas utiliser d’outils ébréchés, cassés ou endommagés.
Un outil de travail usé doit être remplacé immédiatement par un
neuf avant le travail. Une fois le travail terminé, arrêter le dispositif
et attendre que l’outil de travail s’arrête complètement. Ce n’est
qu’alors que le dispositif peut être mis de côté. Ne pas freiner
l’outil de travail en mouvement en le pressant contre la pièce à
usiner.
DÉMARRAGE / ARRÊT
Pendant le démarrage et le fonctionnement, tenir le dispositif
avec les deux mains.
Mise en marche – déplacer l’interrupteur (2) vers l’avant en position
I.
Mise à l’arrêt – déplacer l’interrupteur (2) vers l’arrière en position
O (g. F).
Chaque fois que l’on appuie sur l’interrupteur (2), deux diodes LED
(13) illuminant la zone de travail s’allument.
RÉGLAGE DE LA VITESSE DE ROTATION
Dans la partie inférieure de la poignée principale se trouve un
bouton de réglage de la vitesse de rotation (4) (g. G). La plage de
réglage est comprise entre 1 et 6. La vitesse de rotation peut être
modiée selon les besoins de l’utilisateur.
Veiller à ne pas couvrir les fentes de ventilation dans le boîtier du
dispositif.
PRINCIPE DE FONCTIONNEMENT
Avec sa fréquence d’oscillation de 5000-20000/min sous un angle de
3°, l’outil électrique permet un travail précis dans les petits espaces
et les coins.
SCIAGE / DÉCOUPE
Utiliser uniquement des outils de travail en bon état de
fonctionnement. Avant de scier ou de couper du bois, des
panneaux de particules, des matériaux à base de bois, etc., vérier
qu’ils ne contiennent pas de corps étrangers tels que des clous,
des vis, etc. Enlever les corps étrangers ou utiliser une lame de
scie appropriée pour les enlever. Les coupes en profondeur ne
peuvent être eectuées que dans des matériaux mous tels que
le bois, les plaques de plâtre, etc. La découpe de carreaux de
céramique entraîne une usure plus rapide de l’outil de travail.
MAINTENANCE ET ENTRETIEN
Avant toute opération de montage, de réglage, de réparation ou
d’entretien, retirer la batterie du dispositif.
ENTRETIEN ET STOCKAGE
• Il est recommandé de nettoyer l’outil électrique après chaque
utilisation.
• Ne pas utiliser d’eau ou tout autre liquide pour le nettoyage.
• Nettoyer le dispositif avec un morceau de tissu sec ou souer à
l’air comprimé à basse pression.
• Ne pas utiliser de produits de nettoyage ou de solvants car ils
peuvent endommager les pièces en plastique.
• Nettoyer régulièrement les fentes de ventilation dans le boîtier du
moteur pour éviter la surchaue du dispositif.
• En cas d’étincelles excessives du collecteur, faire contrôler l’état
technique des balais de charbon du moteur par une personne
qualiée.
• Toujours ranger l’équipement dans un endroit sec, hors de portée
des enfants.
• Le dispositif doit être conservé avec la batterie retirée.
Toutes les défaillances doivent être éliminées par un service après-
vente agréé par le fabricant.
SPÉCIFICATIONS TECHNIQUES
CARACTÉRISTIQUES
Outil multifonction sans l 58G013
Paramètre Valeur
Tension d’alimentation 18 V DC
Oscillations en marche à vide 5000-20000 min
-1
Angle d’oscillation 3°
Système de xation des outils de
travail
sans outils
