86
DESCRIPCIÓN DE LAS PÁGINAS GRÁFICAS
La lista de componentes se reere a las piezas del dispositivo
mostradas en la imagen al inicio del manual.
1. Palanca para montaje rápido de útiles
2. Interruptor
3. Hebilla
4. Rueda de ajuste de las revoluciones
5. Empuñadura auxiliar
6. Boquilla de extracción de polvo
7. Batería
8. Interruptor de sujeción de la batería
9. Cargador
10. Diodos LED
11. Botón de estado de carga de la batería
12. Indicador de estado de carga de la batería (diodo LED).
13. Iluminación
* Puede haber diferencias entre la imagen y el producto.
DESCRIPCIÓN DE ICONOS UTILIZADOS
ATENCIÓN
ADVERTENCIA
MONTAJE / CONFIGURACIONES
INFORMACIÓN
ÚTILES Y ACCESORIOS
1. Útiles - 1 ud.
PREPARACIÓN PARA TRABAJAR
RETIRADA / COLOCACIÓN DE LA BATERÍA
• Pulse el interruptor de sujeción de la batería (8) y retire la batería
(7) (imagen A).
• Coloque la batería cargada (7) en la sujeción en la empuñadura
hasta oír un clac del interruptor de sujeción de la batería (8).
CARGA DE LA BATERÍA
La herramienta se vende con la batería parcialmente cargada. La
carga de la batería debe realizarse en condiciones de temperatura
de ambiente entre 4ºC-40ºC. Una batería nueva o no utilizada
durante mucho tiempo llegará a capacidad plena de carga después
de 3 - 5 ciclos de carga y descarga.
• Retire la batería (7) del dispositivo (imagen A).
• Conecte el cargador (9) a la toma de corriente (230 V CA).
• Coloque la batería (7) al cargador (9) (imagen B). Compruebe que
la batería está bien colocada (introducida hasta el fondo).
Después de conectar el cargador a la red (230 V CA), el diodo LED
verde (10) en el cargador se iluminará indicando conexión a la
alimentación.
Después de colocar la batería (7) en el cargador (9) se iluminará el
diodo rojo (10) en el cargador indicando que la carga de la batería
está en proceso.
Los diodos verdes del estado de carga de la batería (12) parpadean
al mismo tiempo en diferentes modos (ver abajo).
• El parpadeo de todos los diodos signica que la batería está
descargada y hay que cargarla.
• El parpadeo de 2 diodos indica una descarga parcial.
• El parpadeo de 1 diodo indica un estado de carga de la batería
alto.
Después de cargar la batería, el diodo (10) en el cargador se ilumina
en verde y todos los diodos del estado de carga de la batería (12)
se iluminan con luz continua. Después de algún tiempo (aprox. 15
seg.), el diodo del estado de carga de la batería (12) se apaga.
La batería no debe estar cargándose más de 8 horas. Si se
supera este tiempo las células de la batería pueden dañarse.
El cargador no se apagará automáticamente cuando la batería
esté completamente cargada. El diodo verde en el cargador
seguirá iluminado. El diodo de estado de carga de la batería se
apaga después de un cierto periodo de tiempo. Desconecte la
alimentación antes de retirar la batería de la toma de cargador.
Evite cargas cortas consecutivas. No debe cargar la batería
después de un uso corto del dispositivo. Una disminución
signicativa de tiempo entre las cargas necesarias indica que la
batería está desgastada y debe ser reemplazada.
Durante el proceso de carga las baterías se calientan mucho. No
debe trabajar justo después de cargar la batería. Espere hasta
que el cargador alcance la temperatura ambiente. De esta forma
evitará daños de la batería.
INDICACIÓN SOBRE EL ESTADO DE CARGA DE LA BATERÍA
La batería está equipada con la indicación del estado de carga de
la batería (3 diodos LED) (12). Para comprobar el estado de carga
de la batería debe pulsar el botón de estado de carga de la batería
(11) (imagen C). La iluminación de todos los diodos indica un estado
de carga de la batería alto. La iluminación de 2 diodos indica una
descarga parcial. La iluminación únicamente de un diodo signica
que la batería está descargada y que hay que cargarla.
MONTAJE DE LA EMPUÑADURA AUXILIAR
Por razones de seguridad, durante el uso de la herramienta
eléctrica utilice siempre la empuñadura auxiliar.
La empuñadura auxiliar (5) se instala en uno de los oricios en
el cabezal del dispositivo. Se recomienda usar la herramienta
eléctrica con la empuñadura auxiliar. Si sostiene el dispositivo
con ambas manos mientras trabaja (también usando la
empuñadura auxiliar), tiene más control sobre las fuerzas de
rebote o el retroceso durante la puesta en marcha, lo que reduce
el riesgo de lesiones durante el rebote.
SELECCIÓN DEL ÚTIL
El dispositivo multifunción a batería está equipado con útiles
con un sistema universal de sujeción de tipo abierto (con 9
oricios). Los oricios se colocan cada 30° en un círculo con un
radio de 10 mm, con un diámetro de oricio de 2 mm (algunas
aberturas también pueden tener la forma de un corte abierto).
La siguiente tabla muestra ejemplos de los útiles.
Nombre Tipo de material Propósito Ejemplo
Hoja para
metal HSS
Metal (por ejem-
plo, clavos, tornil-
los, perles más
pequeños), meta-
les no ferrosos.
Cortes de se-
paración más
pequeños y
cortes de in-
mersión.
Reducción de
perles estrechos,
corte de elementos
de sujeción como
hebillas.
Disco se-
micircular
para ma-
dera HCS
Madera, materiales
similares a madera,
plásticos.
Cortes de se-
paración y de
inmersión en
las esquinas y
lugares difíci-
les de alcanzar
cerca de la
supercie.
Cortes de inmer-
sión estrechos en
madera maciza,
p.ej. para una rejilla
de ventilación.
Hoja para
madera
HCS
Madera, materiales
similares a madera,
plásticos.
Cortes de se-
paración y de
inmersión en
las esquinas y
lugares difíci-
les de alcanzar
cerca de la
supercie.
Recortes en table-
ros de muebles,
reducción de roda-
piés, cortes de in-
mersión al instalar
paneles de suelo.
Содержание
- Outil multifonction sans fil 1
- Instrukcja oryginalna obsługi urządzenie wielofunkcyjne akumulatorowe 58g013 6
- Szczegółowe przepisy bezpieczeństwa 6
- Przygotowanie do pracy 7
- Praca ustawienia 8
- Obsługa i konserwacja 9
- Parametry techniczne 9
- Gwarancja i serwis 10
- Ochrona środowiska 10
- Deklaracja zgodności we 11
- Ec declaration of conformity megfelelőségi nyilatkozat ek es vyhlásenie o zhode prohlášení o shodě es ео декларация за съответствие declarația de conformitate ce eg konformitätserklärung dichiarazione di conformità ce 11
- Detailed safety regulations 12
- Translation of the original instructions cordless multi tool 58g013 12
- Preparation for operation 13
- Operation and maintenance 14
- Operation settings 14
- Environmental protection 15
- Li ion 15
- Technical parameters 15
- Spezifische sicherheitsvorschriften 16
- Übersetzung der originalbetriebsanleitung kabelloses multifunktions akkugerät 58g013 16
- Arbeitsvorbereitung 17
- Betrieb einstellungen 18
- Handhabung und wartung 19
- Technische parameter 19
- Li ion 20
- Umweltschutz 20
- Перевод оригинальной инструкции многофункциональный аккумуляторный инструмент 58g013 20
- По безопасности 20
- Специальные требования 20
- Подготовка к работе 22
- Работа настройка 23
- Технические характеристики 24
- Техническое обслуживание 24
- Li ion 25
- Защита окружающей среды 25
- Информация о дате изготовления 25
- Который находится на изделии 25
- Переклад інструкції з оригіналу пристрій багатофункційний акумуляторний 58g013 25
- Під час користування устаткуванням 25
- Спеціальні правила техніки безпеки 25
- Указана в серийном номере 25
- Підготовка до роботи 27
- Налаштування 28
- Порядок роботи робочі 28
- Зберігання та обслуговування 29
- Технічні характеристики 29
- Eredeti használati utasítás fordítása akkus multifunkciós berendezés 58g013 30
- Li ion 30
- Részletes biztonsági előírások 30
- Охорона середовища 30
- A munka előkészítése 32
- Kezelése és karbantartása 33
- Munkavégzés beállítások 33
- Műszaki jellemzők 33
- Környezetvédelem 34
- Li ion 34
- Prevederi detaliate privind siguranța 35
- Traducere a instrucțiunilor originale dispozitiv multifuncțional cu acumulator 58g013 35
- Pregătirea pentru lucru 36
- Munca setări 37
- Operarea și întreținerea 38
- Parametrii tehnici 38
- Li ion 39
- Podrobné bezpečnostní pokyny 39
- Protecţia mediului 39
- Překlad původního návodu k používání multifunkční akumulátorové zařízení 58g013 39
- Příprava k práci 41
- Provoz nastavení 42
- Péče a údržba 42
- Technické parametry 42
- Li ion 43
- Ochrana životního prostředí 43
- Detailné bezpečnostné predpisy 44
- Preklad pôvodného návodu na použitie akumulátorové multifunkčné zariadenie 58g013 44
- Pred uvedením do prevádzky 45
- Práca nastavenia 46
- Ošetrovanie a údržba 47
- Technické parametre 47
- Li ion 48
- Ochrana životného prostredia 48
- Prevod izvirnih navodil večfunkcijska baterijska naprava 58g013 48
- Specifični varnostni predpisi 48
- Priprava na uporabo 50
- Tehnični parametri 51
- Uporaba nastavitve 51
- Vzdrževanje in hramba 51
- Detalios darbo saugos taisyklės 52
- Li ion 52
- Originalios instrukcijos vertimas daugiafunkcinis įrankis akumuliatorinis 58g013 52
- Varovanje okolja 52
- Pasiruošimas darbui 54
- Aptarnavimas ir priežiūra 55
- Darbas ir reguliavimas 55
- Techniniai duomenys 55
- Aplinkos apsauga 56
- Li ion 56
- Instrukciju tulkojums no oriģinālvalodas akumulatora daudzfunkcionālā ierīce 58g013 57
- Īpašie drošības noteikumi 57
- Sagatavošanās darbam 58
- Darbs iestatījumi 59
- Apkalpošana un apkope 60
- Tehniskie parametri 60
- Algupärase kasutusjuhendi tõlge multifunktsionaalne aku tööriist 58g013 61
- Eriohutusjuhised 61
- Li ion 61
- Vides aizsardzība 61
- Ettevalmistus tööks 63
- Kasutamine ja hooldus 64
- Tehnilised parameetrid 64
- Töö seadistamine 64
- Keskkonnakaitse 65
- Li ion 65
- Подробни указания за безопасност 65
- Превод на оригиналната инструкция многофункционално акумулаторно устройство 58g013 65
- Подготовка за работа 67
- Обслужване и поддръжка 68
- Работа настройки 68
- Технически параметри 69
- Detaljni propisi o sigurnosti 70
- Li ion 70
- Prijevod originalnih uputa višenamjenski akumulatorski uređaj 58g013 70
- Опазване на околната среда 70
- Priprema za rad 72
- Rad postavke 73
- Rukovanje i održavanje 73
- Tehnički parametri 73
- Li ion 74
- Zaštita okoliša 74
- Opšte mere bezbednosti 75
- Prevod orginalnog uputstva višenamenskog akumulatorskog uređaja 58g013 75
- Priprema za rad 76
- Rad postavke 77
- Korišćenje i održavanje 78
- Tehničke karakteristike 78
- Li ion 79
- Zaštita sredine 79
- Ειδικεσ απαιτησεισ ασφαλειασ 79
- Μεταφραση του πρωτοτυπου των οδηγιων χρησησ πολυλειτουργικο επαναφορτιζομενο εργαλειο 58g013 79
- Προετοιμασια για εργασια 81
- Ανοίξτε τον σφιγκτήρα 3 και αφαιρέστε το εξάρτημα για εξαγωγή σκόνης 6 82
- Απενεργοποίηση μετακινήστε τον διακόπτη 2 προς τα πίσω στη θέση o εικ f 82
- Αφαιρεση του εξαρτηματοσ για εξαγωγη σκονησ αφαιρέστε το εργαλείο εργασίας εάν είναι τοποθετημένο 82
- Για λόγους ασφαλείας όταν εργάζεστε με το ηλεκτρικό μηχάνημα να χρησιμοποιείτε την πρόσθετη χειρολαβή 82
- Για να μπορεί ο χρήστης να εργάζεται στην πιο άνετη και ασφαλή θέση το εργαλείο εργασίας μπορεί να τοποθετηθεί σε ελεύθερη θέση στην υποδοχή εργαλείων όμως οι πείροι της άνω ροδέλας θα πρέπει οπωσδήποτε να εισέλθουν στις οπές εικ ε 82
- Ελέγξτε εάν το εργαλείο εργασίας είναι τοποθετημένο σωστά εάν το εργαλείο εργασίας τοποθετηθεί λανθασμένα ή με ανακρίβεια μπορεί να αποσπαστεί κατά τη λειτουργία του μηχανήματος και να δημιουργήσει μια επικίνδυνη κατάσταση για τον χρήση 82
- Ενεργοποίηση μετακινήστε τον διακόπτη 2 προς τα μπρος στη θέση i 82
- Ενεργοποιηση απενεργοποιηση 82
- Εξαγωγη σκονησ 82
- Επιλογη του εργαλειου εργασιασ 82
- Η αρχη λειτουργιασ 82
- Η πρόσθετη χειρολαβή 5 θα πρέπει να τοποθετηθεί μέσα σε μία από τις οπές της κεφαλής του ηλεκτρικού μηχανήματος συνιστάται να χρησιμοποιείτε το ηλεκτρικό μηχάνημα με την πρόσθετη χειρολαβή εάν κατά την εργασία σας κρατάτε το ηλεκτρικό μηχάνημα με τα δύο χέρια χρησιμοποιώντας την πρόσθετη χειρολαβή αυτό θα σας βοηθήσει να αναπληρώσετε γρήγορα τη δύναμη του τινάγματος ή αντιδραστικής κίνησης κατά την εκκίνηση κάτι το οποίο μειώνει τον κίνδυνο τραυματισμού κατά την αναπήδηση 82
- Η σκόνη που δημιουργείται κατά την επεξεργασία ορισμένων υλικών όπως μολυβδούχα χρώματα ορισμένα είδη ξύλου π χ δρυς ή οξιά καθώς και ασβεστούχα υλικά ενδέχεται να είναι επικίνδυνα για την υγεία γι αυτό συνιστάται να χρησιμοποιείτε εξωτερικά συστήματα αναρρόφησης σκόνης να εξασφαλίσετε καλό εξαερισμό στον χώρο εργασίας και να χρησιμοποιείτε προσωπίδα προστασίας από τη σκόνη με φίλτρο 82
- Η τοποθέτηση του εξαρτήματος για εξαγωγή σκόνης 6 πραγματοποιείται στην αντίστροφη από την αφαίρεσή του σειρά 82
- Κατά την ενεργοποίηση του ηλεκτρικού μηχανήματος και τη λειτουργία του συνιστάται να το κρατάτε με τα δύο χέρια 82
- Κατάλληλα για το πολυλειτουργικό επαναφορτιζόμενο εργαλείο είναι τα εργαλεία εργασίας με το κοινό σύστημα στερέωσης ανοικτού τύπου με 9 οπές οι οπές είναι σχεδιασμένες κυκλικά σε ακτίνα 10 χλστ σε κάθε 30 η διάμετρος των οπών ανέρχεται σε 2 χλστ ορισμένες οπές μπορεί να έχουν μορφή ανοικτής κοπής 82
- Λειτουργια ρυθμισεισ 82
- Με την κάθε πίεση στον διακόπτη 2 ενεργοποιούνται οι 2 φωτοδίοδοι 13 που βρίσκονται από τις δύο πλευρές της κεφαλής οι οποίες φωτίζουν το σημείο εργασίας 82
- Πριν από τη χρήση του ηλεκτρικού μηχανήματος ελέγξτε την κατάσταση των εργαλείων εργασίας μην χρησιμοποιείτε εργαλεία εργασίας με ρωγμές αλλοιώσεις ή άλλου είδους ζημιές μην χρησιμοποιείτε εργαλεία εργασίας που έχουν φθορές ή ζημιές αμέσως αντικαταστήστε τα με καινούργια κατόπιν ολοκλήρωσης της εργασίας απενεργοποιήστε το ηλεκτρικό μηχάνημα και αναμένετε ώσπου το εργαλείο εργασίας να ακινητοποιηθεί τελείως μόνο κατόπιν αυτού μπορείτε να αφήσετε το ηλεκτρικό μηχάνημα στην άκρη μην προσπαθείτε να φρενάρετε το εργαλείο εργασίας που κινείται πιέζοντάς το στο υπό επεξεργασία υλικό 82
- Προσέξτε ώστε οι οπές του περιβλήματος σχεδιασμένες για τον εξαερισμό του κινητήρα του ηλεκτρικού μηχανήματος να μην φράσσονται 82
- Ρυθμιση τησ συχνοτητασ τησ περιστροφησ 82
- Στερεώστε το εργαλείο εργασίας στην επιλεγμένη θέση αφήνοντας τον μοχλό ταχείας τοποθέτησης εργαλείων εργασίας 1 εικ d 82
- Στο κάτω μέρος της βασικής χειρολαβής βρίσκεται ο επιλογέας της συχνότητας της περιστροφής 4 εικ g η κλίμακα της ρύθμισης της συχνότητας είναι 1 με 6 μπορείτε να αλλάξετε τη συχνότητα ανάλογα με τις ανάγκες σας 82

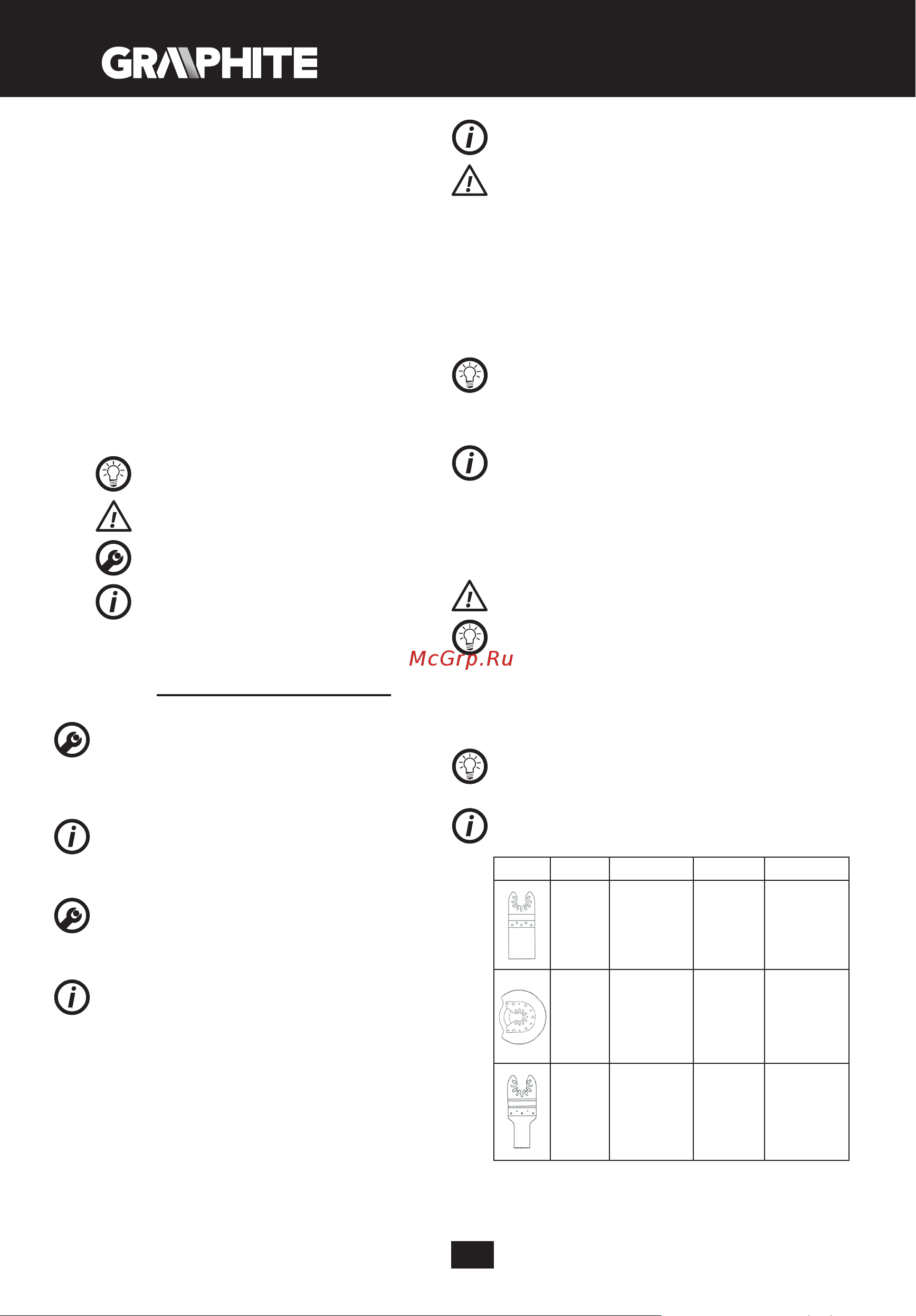

- Στον παρακάτω πίνακα παρατίθενται ως παράδειγμα ορισμένα εργαλεία εργασίας 82
- Το εργαλείο εργασίας θα πρέπει να τοποθετηθεί με τέτοιο τρόπο ώστε η κυρτή του πλευρά να κοιτά προς τα κάτω 82
- Το ηλεκτρικό μηχάνημα διαθέτει εξάρτημα για εξαγωγή σκόνης το οποίο θα πρέπει να συνδεθεί στο εξωτερικό σύστημα αναρρόφησης π χ σε ηλεκτρική σκούπα σχεδιασμένη για τη συλλογή σκόνης συγκεκριμένου τύπου 82
- Τοποθετήστε το εργαλείο εργασίας ανάμεσα στις ροδέλες της υποδοχής με τέτοιο τρόπο ώστε οι πείροι της άνω ροδέλας να εισέλθουν στις οπές 82
- Τοποθετηση τησ προσθετησ χειρολαβησ 82
- Τοποθετηση των εργαλειων εργασιασ τραβήξτε τον μοχλό ταχείας τοποθέτησης εργαλείων εργασίας 1 προς τα μπρος εικ d 82
- Χάρη στη συχνότητα ταλαντώσεων ο αριθμός των οποίων ανέρχεται σε 5000 20000 το λεπτό υπό τη γωνία 3 το ηλεκτρικό μηχάνημα παρέχει τη δυνατότητα να εκτελείτε εργασίες ακρίβειας σε μικρά σημεία και σε γωνίες 82
- Τεχνικα χαρακτηριστικα 83
- Τεχνικη συντηρηση 83
- Li ion 84
- Normas de seguridad detalladas 84
- Traducción del manual original dispositivo multifunción a batería 58g013 84
- Προστασια περιβαλλοντοσ 84
- Preparación para trabajar 86
- Parametros técnicos 87
- Trabajo configuración 87
- Uso y configuración 87
- Li ion 88
- Protección medioambiental 88
- Norme particolari di sicurezza 89
- Traduzione delle istruzioni originali dispositivo multifunzione a batterie 58g013 89
- Preparazione al funzionamento 90
- Funzionamento regolazione 91
- Parametri tecnici 92
- Utilizzo e manutenzione 92
- Protezione dell ambiente 93
- Gedetailleerde 94
- Veiligheidsvoorschriften 94
- Vertaling van de originele handleiding van de multifunctioneel accutoestel 58g013 94
- Werkvoorbereiding 95
- Werk instellingen 96
- Bediening en onderhoud 97
- Technische parameters 97
- Consignes de sécurité détaillées 98
- Li ion 98
- Milieubescherming 98
- Traduction de la notice originale outil multifonction sans fil 58g013 98
- Préparation au travail 100
- Maintenance et entretien 101
- Spécifications techniques 101
- Utilisation réglage 101
- Protection de l environnement 102
Похожие устройства
- GRAPHITE 59G322 Инструкция по эксплуатации
- GRAPHITE 59G326 Инструкция по эксплуатации
- GRAPHITE 59G329 Инструкция по эксплуатации
- GRAPHITE 59G336 Инструкция по эксплуатации
- GRAPHITE 59G209 Инструкция по эксплуатации
- GRAPHITE 59G175 Инструкция по эксплуатации
- GRAPHITE 59G187 Инструкция по эксплуатации
- GRAPHITE 59G348 Инструкция по эксплуатации
- GRAPHITE 59G088 Инструкция по эксплуатации
- BQ MG1010 Инструкция по эксплуатации
- BQ MG1009 Инструкция по эксплуатации
- BQ MG1007 Инструкция по эксплуатации
- BQ MG2004 Инструкция по эксплуатации
- BQ MG2005 Инструкция по эксплуатации
- BQ MG2003 Инструкция по эксплуатации
- BQ MG2002 Инструкция по эксплуатации
- BQ MG2000 Инструкция по эксплуатации
- BQ MG2001 Инструкция по эксплуатации
- BQ J1006 Инструкция по эксплуатации
- BQ J1007 Инструкция по эксплуатации
