7

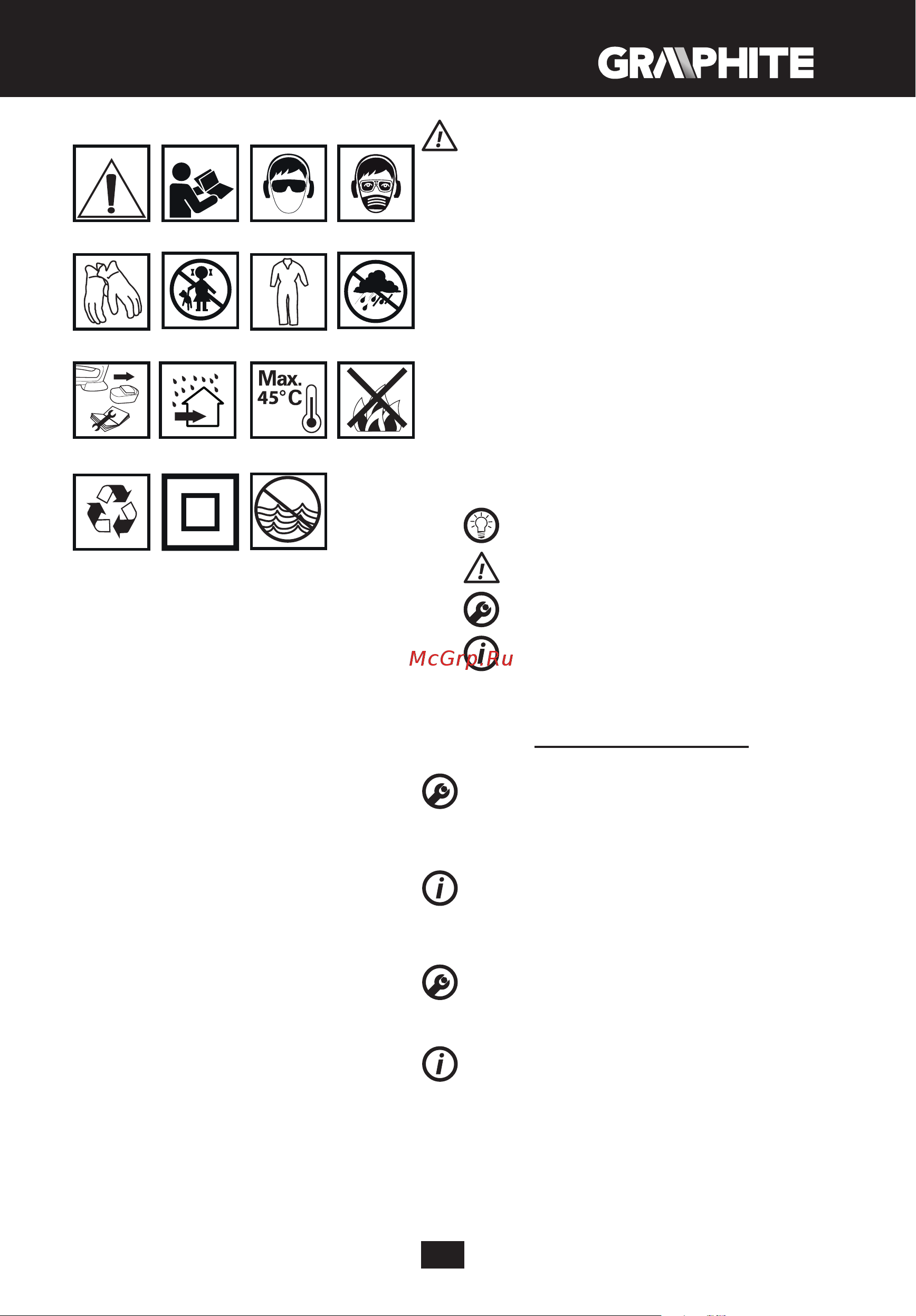

Objaśnienie zastosowanych piktogramów
1 2 3 4
5 6
8
9 10 11
13 14 15
12
7
1. UWAGA! Zachowaj szczególne środki ostrożności.
2. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków
bezpieczeństwa w niej zawartych!
3. Używaj środki ochrony osobistej (gogle ochronne, ochronniki
słuchu).
4. Używaj maski przeciwpyłowej!
5. Używaj rękawic ochronnych.
6. Nie dopuszczać dzieci do narzędzia.
7. Używaj odzieży ochronnej.
8. Chroń urządzenie przed wilgocią.
9. Wyjmij akumulator z urządzenia przed przystąpieniem do
czynności związanych z regulacją, lub czyszczeniem.
10. Urządzenie przeznaczone do pracy wewnątrz pomieszczeń.
11. Maksymalna dopuszczalna temperatura ogniw 45°C.
12. Nie wrzucać ogniw do ognia.
13. Recykling.
14. Druga klasa ochronności ładowarki.
15. Nie wrzucaj ogniw do wody.
BUDOWA I PRZEZNACZENIE
Urządzenie wielofunkcyjne jest ręcznym elektronarzędziem
zasilanym z akumulatora. Napęd stanowi silnik komutatorowy
prądu stałego z magnesami trwałymi, którego prędkość obrotowa
zamieniona została na ruch oscylacyjny. Możliwość użycia różnych
narzędzi roboczych pozwala na dostosowanie ich do wykonania
różnego rodzaju prac. Tego typu elektronarzędzie jest szeroko
stosowane do: piłowania i przecinania drewna, materiałów
drewnopochodnych, tworzyw sztucznych, metali nieżelaznych oraz
elementów mocujących (np. gwoździ, śrub itp.) przy zastosowaniu
odpowiednich narzędzi roboczych.
Można wykorzystywać je również do obróbki miękkich płytek
ceramicznych, szlifowania oraz skrobania na sucho niewielkich
powierzchni. Zaletą urządzenia jest możliwość obróbki w/w
materiałów w miejscach trudnodostępnych lub w pobliżu krawędzi.
Obszary jego użytkowania to wykonawstwo drobnych prac
modelarskich, ślusarskich, stolarskich oraz wszelkich prac z zakresu
samodzielnej działalności amatorskiej (majsterkowanie).
Nie wolno używać elektronarzędzia niezgodnie z jego
przeznaczeniem. Elektronarzędzie należy stosować wyłącznie z
oryginalnym osprzętem.
OPIS STRON GRAFICZNYCH
Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach gracznych niniejszej instrukcji.
1. Dźwignia do szybkiego montażu narzędzi roboczych
2. Włącznik
3. Klamra
4. Pokrętło regulacji prędkości obrotowej
5. Rękojeść dodatkowa
6. Nakładka odprowadzania pyłu
7. Akumulator
8. Przycisk mocowania akumulatora
9. Ładowarka
10. Diody LED
11. Przycisk sygnalizacji stanu naładowania akumulatora
12. Sygnalizacja stanu naładowania akumulatora (diody LED).
13. Oświetlenie
* Mogą występować różnice między rysunkiem a wyrobem.
OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH
UWAGA
OSTRZEŻENIE
MONTAŻ/USTAWIENIA
INFORMACJA
WYPOSAŻENIE I AKCESORIA
1. Końcówki robocze - 1 szt.
PRZYGOTOWANIE DO PRACY
WYJMOWANIE / WKŁADANIE AKUMULATORA
• Nacisnąć przycisk mocowania akumulatora (8) i wysunąć
akumulator (7) (rys. A).
• Włożyć naładowany akumulator (7) do uchwytu w rękojeści, aż do
słyszalnego zaskoczenia przycisku mocowania akumulatora (8).
ŁADOWANIE AKUMULATORA
Urządzenie jest dostarczona z akumulatorem częściowo
naładowanym. Ładowanie akumulatora należy przeprowadzać
w warunkach, gdy temperatura otoczenia wynosi 4
0
C - 40
0
C.
Akumulator nowy lub taki, który przez dłuższy czas nie był
użytkowany, osiągnie pełną zdolność do zasilania po około 3 - 5
cyklach ładowania i rozładowania.
• Wyjąć akumulator (7) z urządzenia (rys. A).
• Włączyć ładowarkę (9) do gniazda sieci (230 V AC).
• Wsunąć akumulator (7) do ładowarki (9) (rys. B).Sprawdzić czy
akumulator jest właściwie osadzony (wsunięty do końca).
Po włączeniu ładowarki do gniazda sieci (230 V AC) zaświeci się
zielona dioda (10) na ładowarce, która sygnalizuje podłączenie
napięcia.
Po umieszczeniu akumulatora (7) w ładowarce (9) zaświeci się
czerwona dioda (10) na ładowarce, która sygnalizuje że trwa proces
ładowania akumulatora.
Równocześnie świecą pulsacyjnie zielone diody stanu naładowania
akumulatora (12) w różnym układzie (patrz opis poniżej).
• Świecenie pulsacyjne wszystkich diod - sygnalizuje wyczerpanie
akumulatora i konieczność jego naładowania.
