GRAPHITE 58G013 [41/104] Příprava k práci

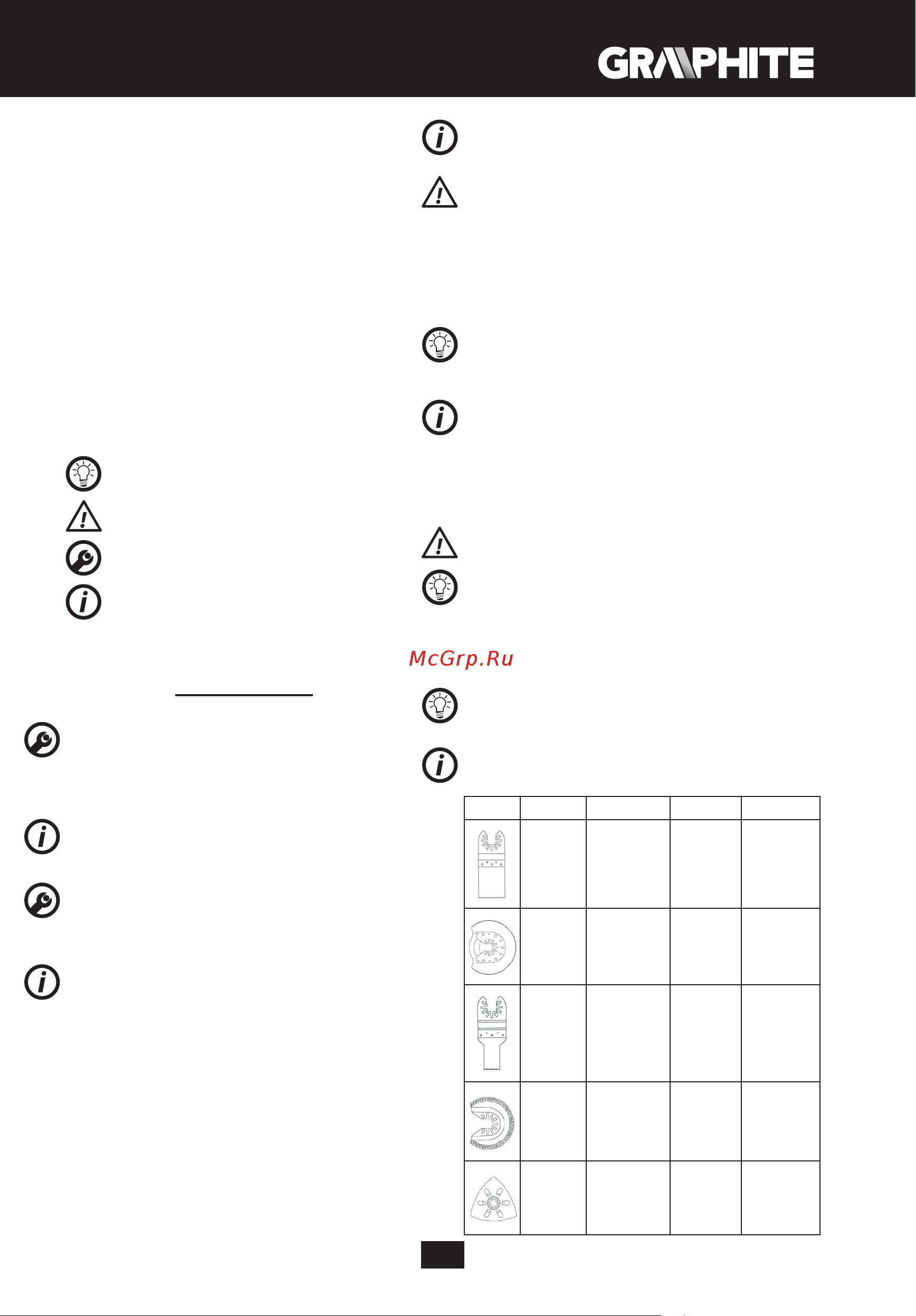

![GRAPHITE 58G013 [41/104] Příprava k práci](/views2/2041626/page41/bg29.png)
41
POPIS STRAN S VYOBRAZENÍMI
Níže uvedené číslování se vztahuje k prvkům zařízení znázorněným
na vyobrazeních v tomto návodu.
1. Páka pro rychlou montáž pracovního nářadí
2. Zapínač
3. Příchytka
4. Otočný knoík pro regulaci otáček
5. Přídavná rukojeť
6. Násada pro odvádění prachu
7. Akumulátor
8. Tlačítko pro upevnění akumulátoru
9. Nabíječka
10. LED diody
11. Tlačítko indikace stavu nabití akumulátoru
12. Indikace stavu nabití akumulátoru (LED diody).
13. Osvětlení
* Skutečný výrobek se může lišit od vyobrazení.
POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ
POZOR
VÝSTRAHA
MONTÁŽ / NASTAVENÍ
INFORMACE
VYBAVENÍ A PŘÍSLUŠENSTVÍ
1. Pracovní nástavce - 1 ks
PŘÍPRAVA K PRÁCI
VYJÍMÁNÍ / VKLÁDÁNÍ AKUMULÁTORU
• Stiskněte tlačítko upevnění akumulátoru (8) a vysuňte akumulátor
(7) (obr. A).
• Vložte nabitý akumulátor (7) do úchytu v rukojeti, až do
slyšitelného zaklapnutí tlačítka upínání akumulátoru (8).
NABÍJENÍ AKUMULÁTORU
Zařízení je dodáváno s částečně nabitým akumulátorem. Nabíjení
akumulátoru provádějte v prostředí s teplotami v rozmezí 4 ºC-40 ºC.
Nový akumulátor nebo akumulátor, který nebyl delší dobu používán,
dosáhne plné schopnosti napájení po cca 3-5 cyklech nabití a vybití.
• Vyjměte akumulátor (7) ze zařízení (obr. A).
• Zapojte nabíječku (9) do síťové zásuvky (230 V AC).
• Zasuňte akumulátor (7) do nabíječky (9) (obr. B). Zkontrolujte, zda
je akumulátor správně vložený (zasunutý na doraz).
Po zapojení nabíječky do zásuvky napájecí sítě (230 V AC) se na
nabíječce rozsvítí zelená dioda (10) signalizující připojení správného
napětí.
Po umístění akumulátoru (7) v nabíječce (9) se rozsvítí na nabíječce
červená dioda (10), která signalizuje probíhající proces nabíjení
akumulátoru.
Současně svítí přerušovaně zelené diody stavu nabití akumulátoru
(12) v různých variantách (viz popis níže).
• Pulzní svícení všech diod - signalizuje, že je akumulátor zcela
vybitý a je nutné jej nabít.
• Pulzní svícení 2 diod - signalizuje částečné vybití.
• Pulzní svícení 1 diody - signalizuje vysokou úroveň nabití
akumulátoru.
Po nabití akumulátoru svítí dioda (10) na nabíječce zeleně a všechny
diody stavu nabití akumulátoru (12) svítí nepřerušovaně. Po jisté
době (cca 15 s) diody stavu nabití akumulátoru (12) zhasnou.
Doba nabíjení akumulátoru nesmí překročit 8 hodin. V
opačném případě může dojít k poškození akumulátorových
článků. Nabíječka se automaticky nevypne po úplném nabití
akumulátoru. Zelená dioda na nabíječce bude i nadále svítit.
Diody stavu nabití akumulátoru po jisté době zhasnou. Odpojte
napájení před vyjmutím akumulátoru ze zásuvky nabíječky.
Akumulátor se nesmí několikrát za sebou krátkodobě nabíjet.
Nedobíjejte akumulátor po krátkodobém používání zařízení.
Pokud se doba mezi nutnými cykly nabíjení výrazně zkracuje,
znamená to, že je akumulátor opotřebený a musí být vyměněn.
Během procesu nabíjení se akumulátory zahřívají. Nezkoušejte
práci ihned po nabití – vyčkejte, dokud akumulátor nedosáhne
pokojové teploty. Tím se zabrání poškození akumulátoru.
INDIKACE STAVU NABITÍ AKUMULÁTORU
Akumulátor je vybaven indikací stavu nabití akumulátoru (3 LED
diody) (12). Pro kontrolu stavu nabití akumulátoru stiskněte tlačítko
signalizace stavu nabití akumulátoru (11) (obr. C). Pokud svítí
všechny diody indikátoru nabití, pak je úroveň nabití akumulátoru
vysoká. Svícení 2 diod indikuje částečné vybití. V případě, že svítí
pouze 1 dioda, znamená to, že je akumulátor zcela vybitý a je nutné
jej nabít.
INSTALACE PŘÍDAVNÉ RUKOJETI
Z bezpečnostních důvodů používejte při práci s elektrickým
nářadím vždy přídavnou rukojeť.
Přídavná rukojeť (5) se instaluje v jednom z otvorů na hlavě
zařízení. Doporučuje se použití elektrického nářadí s přídavnou
rukojetí. Pokud držíte zařízení během práce oběma rukama
(i při použití přídavné rukojeti), máte větší kontrolu nad sílou
zpětného rázu nebo odtahovacím momentem při spuštění, což
snižuje riziko zranění při zpětném rázu.
VÝBĚR PRACOVNÍHO NÁSTROJE
Pro multifunkční akumulátorové zařízení je vhodné pracovní
nářadí s univerzálním systémem upevnění otevřeného typu
(s 9 otvory). Otvory jsou umístěny každých 30° na kružnici o
poloměru 10 mm, průměr otvorů 2 mm (některé otvory mohou
mít rovněž podobu otevřeného výřezu).
V níže uvedené tabulce jsou znázorněny příklady pracovního nářadí.
Název Druh materiálu Určení Příklad
Pilový list na
kov HSS
Kov (např. hřebíky,
šrouby, menší
proly), neželezné
kovy.
Menší oddělo-
vací a hloubko-
vé řezání.
Zkracování
úzkých prolů,
prořezávání upe-
vňovacích prvků,
např. příchytek.
Půlkruhový
kotouč na
dřevo HCS
Dřevo, materiály
na bázi dřeva,
plasty.
Oddělovací a
hloubkové ře-
zání v rozích a
v těžce dostup-
ných místech,
poblíž povrchu.
Úzké hloubkové
řezy do masi-
vního dřeva,
např. pod ventila-
ční mřížkou.
Pilový list na
dřevo HCS
Dřevo, materiály
na bázi dřeva,
plasty.
Oddělovací a
hloubkové ře-
zání v rozích a
v těžce dostup-
ných místech,
poblíž povrchu.
Výřezy v nábyt-
kových deskách,
zkracování pod-
lahových lišt,
hloubkové řezy
při ukládání pod-
lahových lišt.
Půlkruhový
kotouč s wol-
framovým
násypem
Cementové spáry,
měkké keramické
dlaždičky, tvrdší
plasty a jiné ma-
teriály.
Přiřezávání a
odřezávání
poblíž okrajů,
v rozích nebo
v těžce dostup-
ných místech.
Odstraňování
spár, vyřezávání
otvorů v keramic-
kých dlaždičkách
nebo plastech.
Brusná de-
ska Delta
Dřevo, materiály
na bázi dřeva,
abrazivní mate-
riály.
Broušení v
těžce dostup-
ných místech
a rozích na tvr-
dém podloží.
Odstraňování
malty nebo lepi-
dla na keramické
dlaždičky, bro-
ušení masivního
dřeva, leštění.
