10
Функция Кнопка Действие
Условия
Зажигание Иконки Охрана
Включение блокировки кнопок
брелока
+
2
Нажать
одновременно
Не зависит
Любые
Не зависит
Выключение блокировки кнопок
брелока
+
2
Нажать
одновременно
Не зависит
Любые
Не зависит

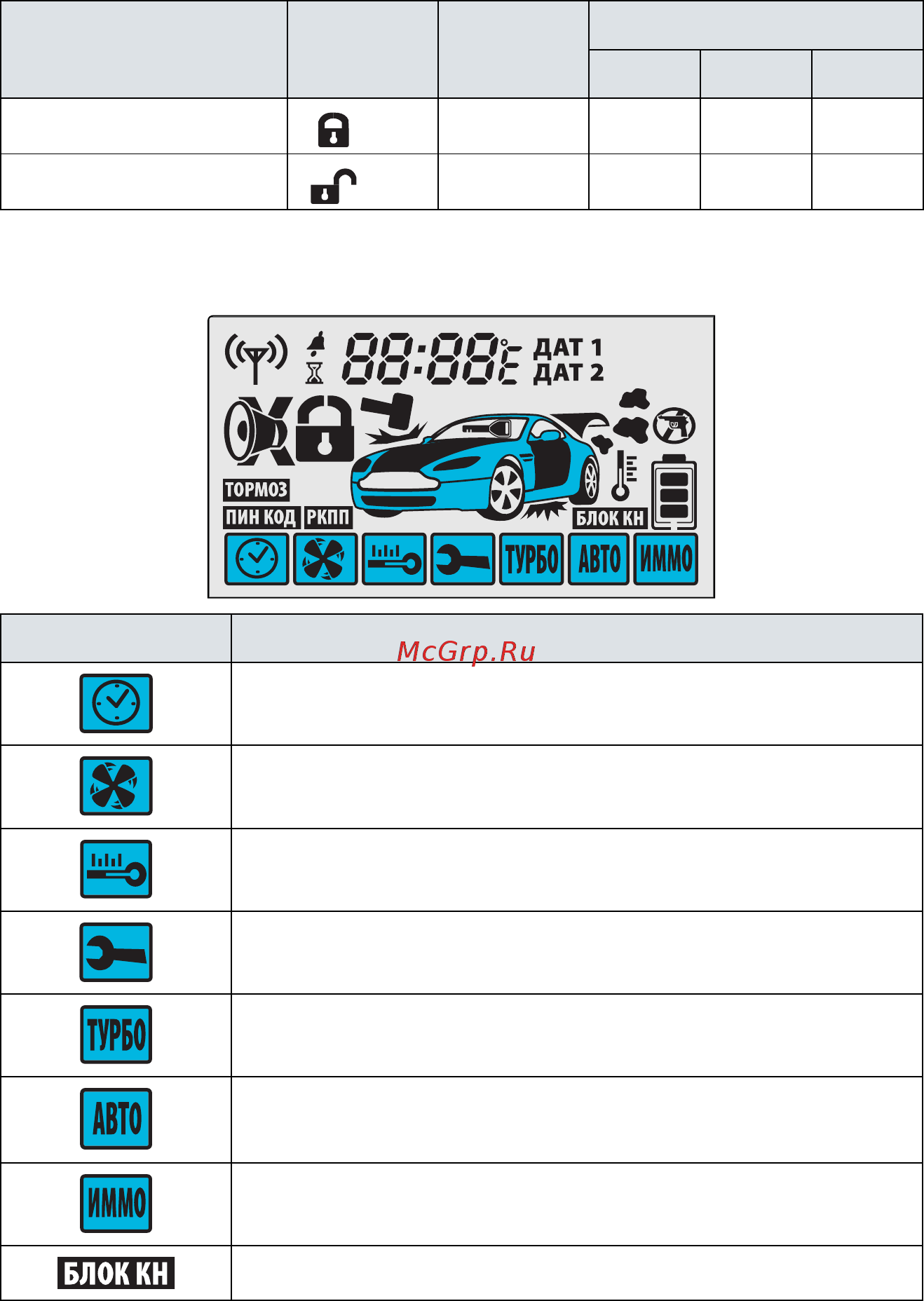

ЖК-дисплей 3-кнопочного брелока
Иконка Значение
Режим автоматического запуска по будильнику
Режим автоматического периодического запуска
Режим автоматического запуска по температуре
Режим сервисного обслуживания
Режим турботаймера
Режим автоматического включения охраны
Режим иммобилайзера
Включена блокировка кнопок брелока
