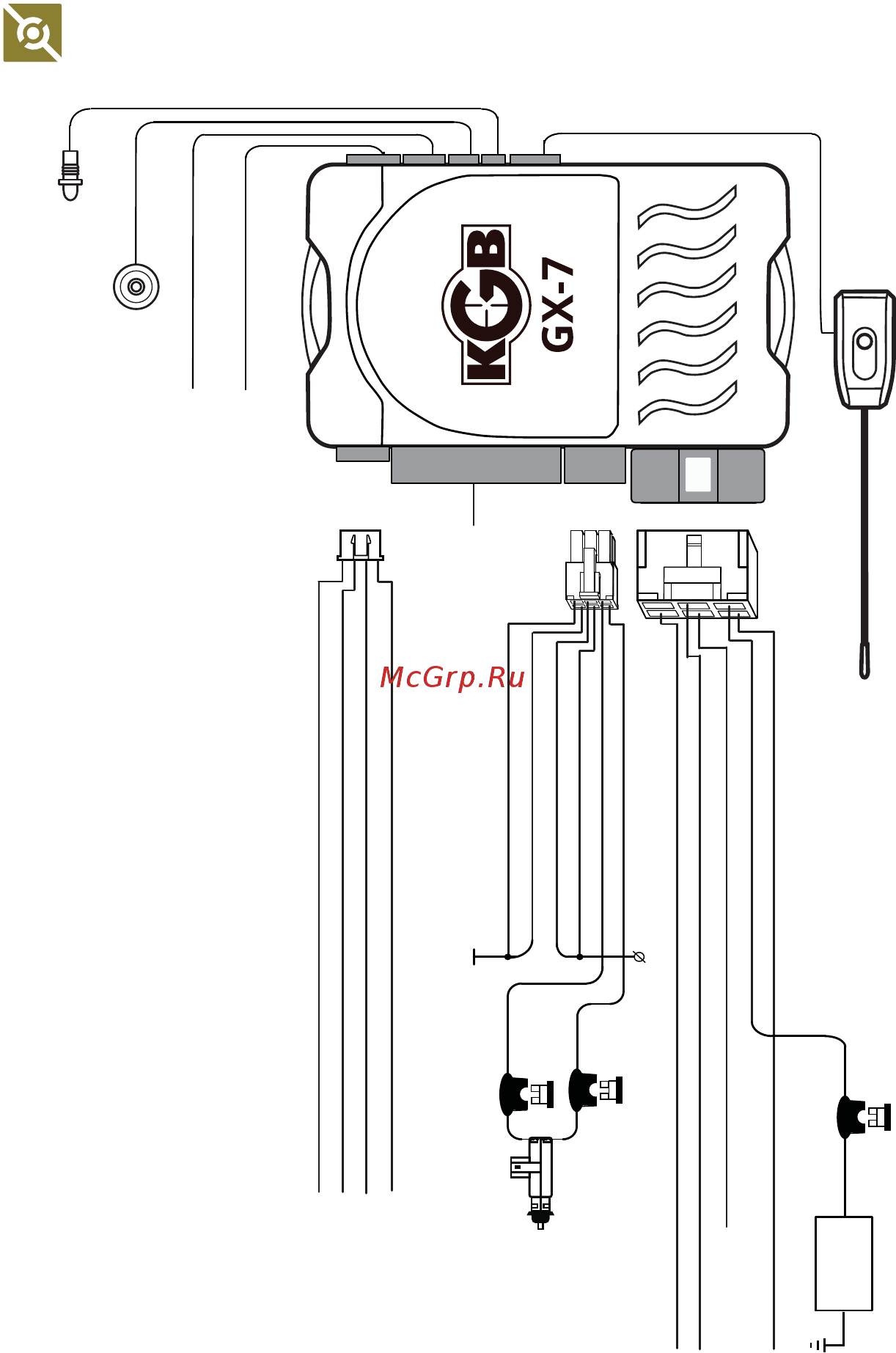

СХЕМЫ ПОДКЛЮЧЕНИЯ ОСНОВНОГО БЛОКА
Антенный модуль
с кнопкой вызова
Светодиодный индикатор
Сервисная кнопка
18-контактный разъем
(См. схему ниже)
СИНИЙ - вход предупредительного уровня датчика (-)
БЕЛЫЙ - вход тревожного уровня датчика (-)
КРАСНЫЙ - питание датчика +12 В
ЧЕРНЫЙ - масса
ЧЕРНЫЙ/КРАСНЫЙ
ЗЕЛЕНЫЙ/ЧЕРНЫЙ
СИНИЙ/ЧЕРНЫЙ
ЧЕРНЫЙ/КРАСНЫЙ
ЗЕЛЕНЫЙ
СИНИЙ
ЖЕЛТЫЙ - выход для питания цепи зажигания № 1
ЗЕЛЕНЫЙ - выход управления включением аксессуаров
ЧЕРНЫЙ/ЖЕЛТЫЙ ТОНКИЙ - вход управления блокировкой стартера
СИНИЙ - дополнительный выход управления
КРАСНЫЙ - +12 В постоянного тока
ЧЕРНЫЙ/ЖЕЛТЫЙ ТОЛСТЫЙ - выход для питания цепи стартера
Предохранитель
10 А
Предохранитель
10 А
Закр.
Откр.
+12 В
Активаторы
Предохранитель
30 А
(+)
Аккумулятор
12 В
(-)
Разъем не используется
Разъем не используется
1
2
3
4
5
6
7
8
9
