82

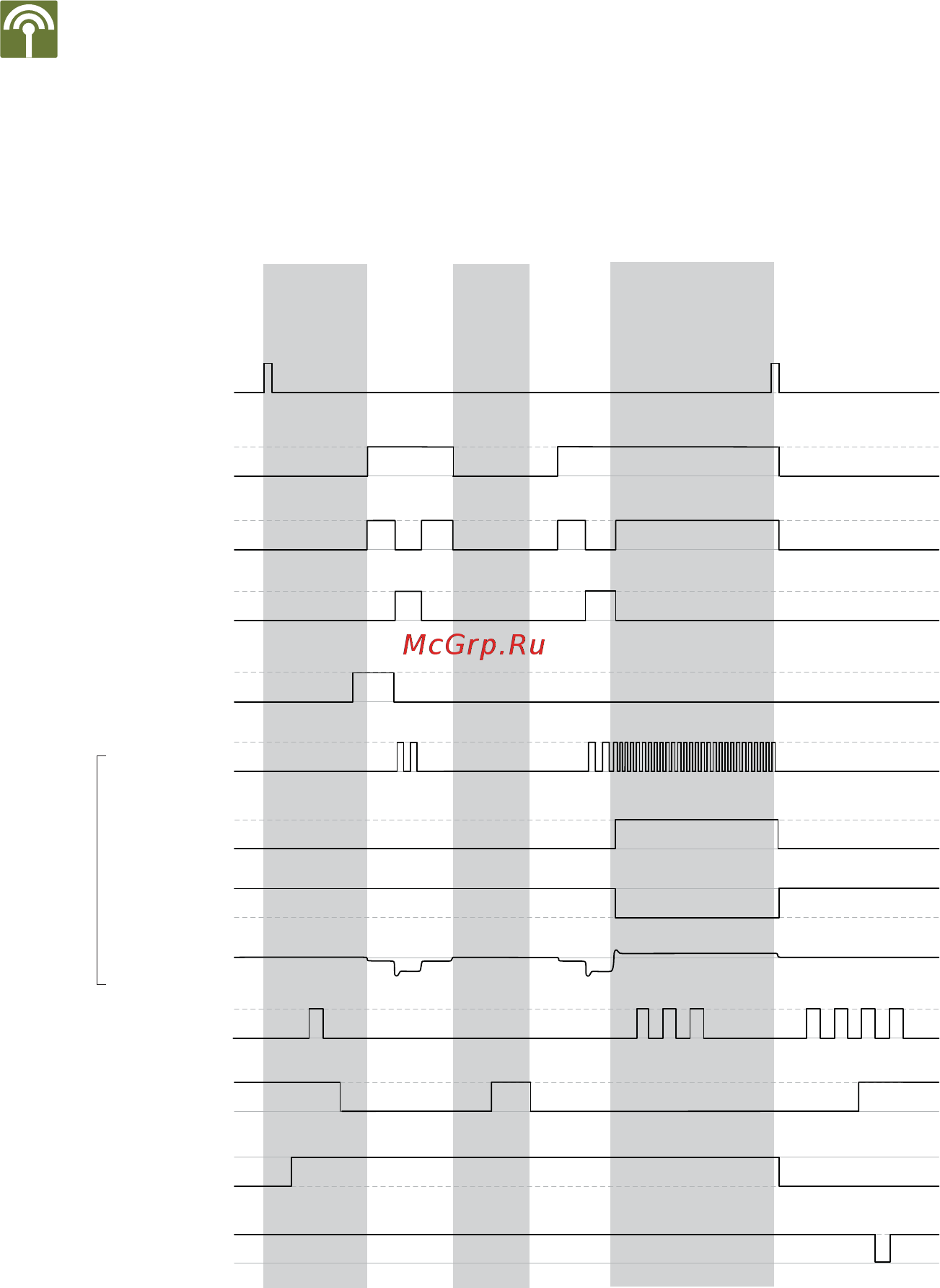

ВРЕМЕННЫЕ ДИАГРАММЫ
Временные диаграммы работы
автосигнализации при дистанционном запуске
двигателя в автомобилях с ключом зажигания
Команда запуска
Запуск
Остановка
Остановка
Зажигание
(ЖЕЛТЫЙ, разъём 1)
Выход на цепь ACC
(ЗЕЛЕНЫЙ, разъём 1)
Выход на стартер
(ЧЕРНЫЙ/ЖЕЛТЫЙ толстый,
разъём 1)
Программируемый выход
(СИНИЙ, разъём 1,
вариант настройки 4)
Тахосигнал
(+) генератора
(-) генератора
Напряжение
бортовой
сети
Контроль работы двигателя
(СЕРЫЙ/ЧЕРНЫЙ, разъём 3)
Световые сигналы
(ЗЕЛЕНЫЙ/ЧЕРНЫЙ
и ЗЕЛЕНЫЙ/ЖЕЛТЫЙ,
разъём 3)
Обход иммобилайзера
(РОЗОВЫЙ, разъём 3)
Внешняя блокировка
(ЧЕРНЫЙ/КРАСНЫЙ,
разъём 3)
Запирание замков дверей
(ЗЕЛЕНЫЙ, разъём 2)
Подготовка
к запуску
Попытка № 1
(неуспешно)
Попытка № 2
(успешно)
Пауза
Работа
