69
Подключение внешней цепи блокировки
двигателя с использованием обычных реле
Разорвите одну из штатных цепей запуска двигателя и в разрыв цепи подклю-
чите дополнительное реле. Тип контактов реле блокировки НР (нормально-ра-
зомкнутые) или НЗ (нормально-замкнутые) программируется (функция № 2.10
(стр. 79)). Изначально на заводе запрограммирован НЗ тип контактов реле.

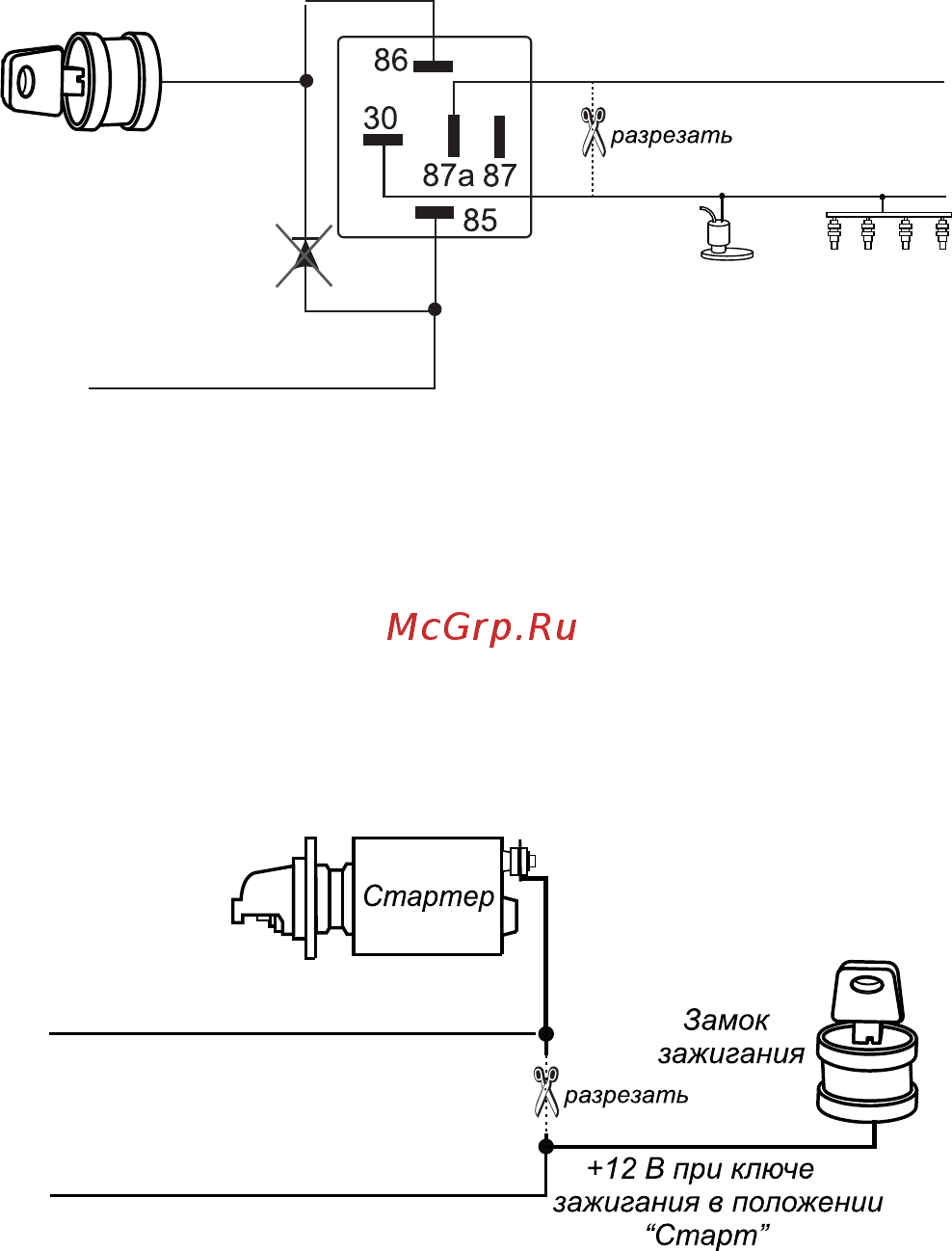

Пример схемы подключения одной из цепей показан на рисунке ниже.
Замок зажигания
Диод устанавливать
не нужно (если диод
установлен в колодке
реле, то удалите его)
К блоку предохранителей
автомобиля
(-)
15
ЧЕРНЫЙ/КРАСНЫЙ
(+)
Блокируемые цепи
Топливные
форсунки
Бензонасос
Подключение встроенной цепи блокировки
двигателя
Разорвите цепь между замком зажигания и стартером. В разрыв цепи под-
ключите ЧЕРНЫЙ/ЖЕЛТЫЙ ТОНКИЙ провод 6-контактного разъема
со стороны замка зажигания и ЧЕРНЫЙ/ЖЕЛТЫЙ ТОЛСТЫЙ провод
6-контактного разъема со стороны стартера. Максимальный ток встроен-
ного реле блокировки - 25 А.
ЧЕРНЫЙ/ЖЕЛТЫЙ ТОНКИЙ
ЧЕРНЫЙ/ЖЕЛТЫЙ ТОЛСТЫЙ
(контакт 50)
