68
Состояние 2: двигатель работает. Нажмите кнопку
A
брелока. На дисплее
должна появиться иконка
за лобовым стеклом
и иконки , индицирую-
щие работающий двигатель.

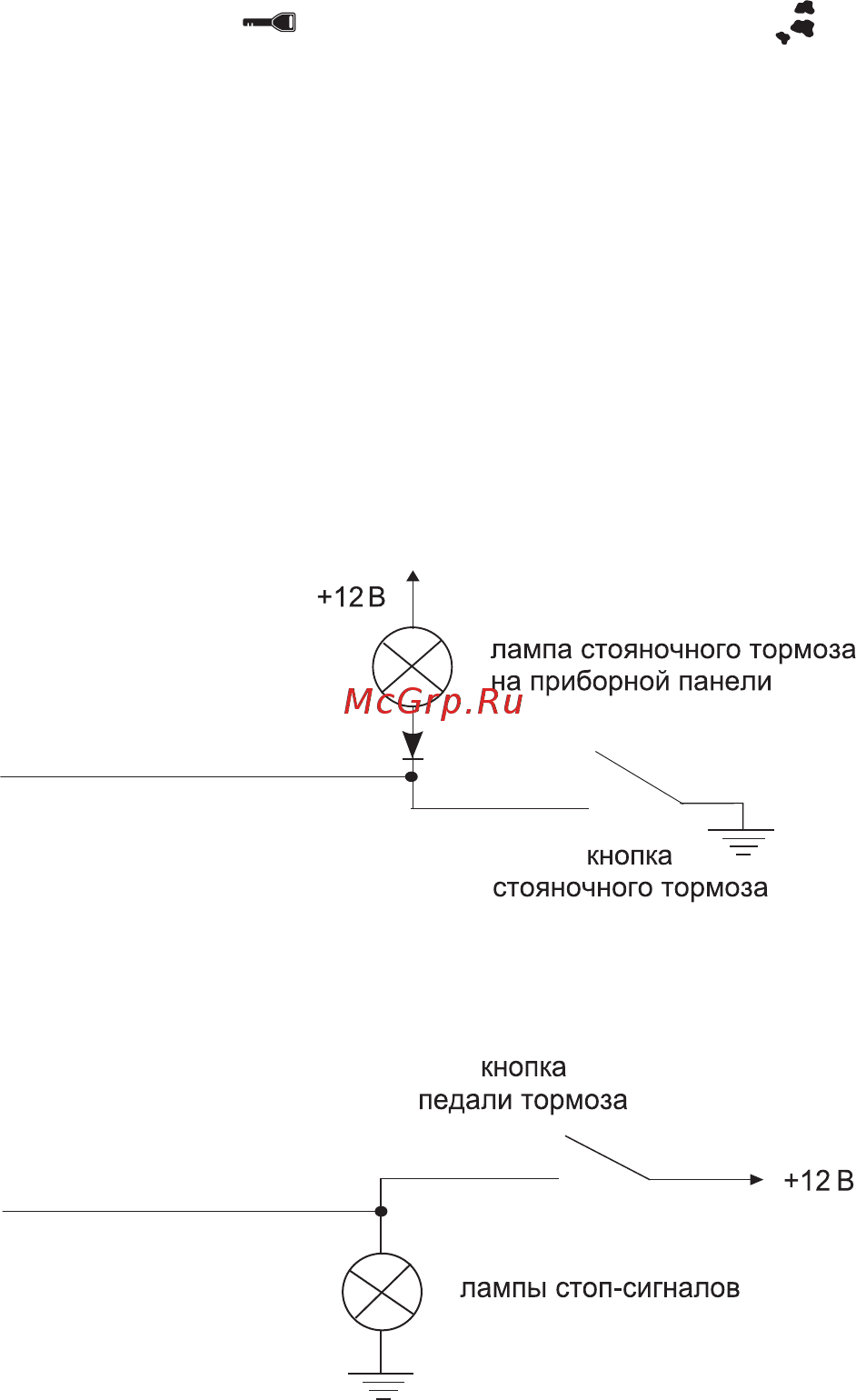

ОРАНЖЕВЫЙ/ФИОЛЕТОВЫЙ ПРОВОД:
(-) вход контроля состояния стояночного тормоза или педали ножного тормоза.
Отсутствие отрицательного потенциала на этом проводе в режиме охраны
вызовет срабатывание сигнализации, а в режиме запущенного двигателя
(дистанционно или автоматически) - остановку двигателя.
На автомобилях с ручной КПП подключите этот провод к кнопочному
выключателю стояночного тормоза, который замыкается на корпус при
включении тормоза.
ОРАНЖЕВЫЙ/ФИОЛЕТОВЫЙ
На автомобилях с автоматической КПП подключите этот провод к кнопке
педали тормоза, замыкающейся на +12 В при нажатии педали.
ОРАНЖЕВЫЙ/ФИОЛЕТОВЫЙ
