43
Активация канала происходит автоматически при включении или выключе-
нии охраны. Дополнительный канал используется, например, для включения
«вежливой подсветки» салона или автоматического поднятия стекол при
включении охраны.

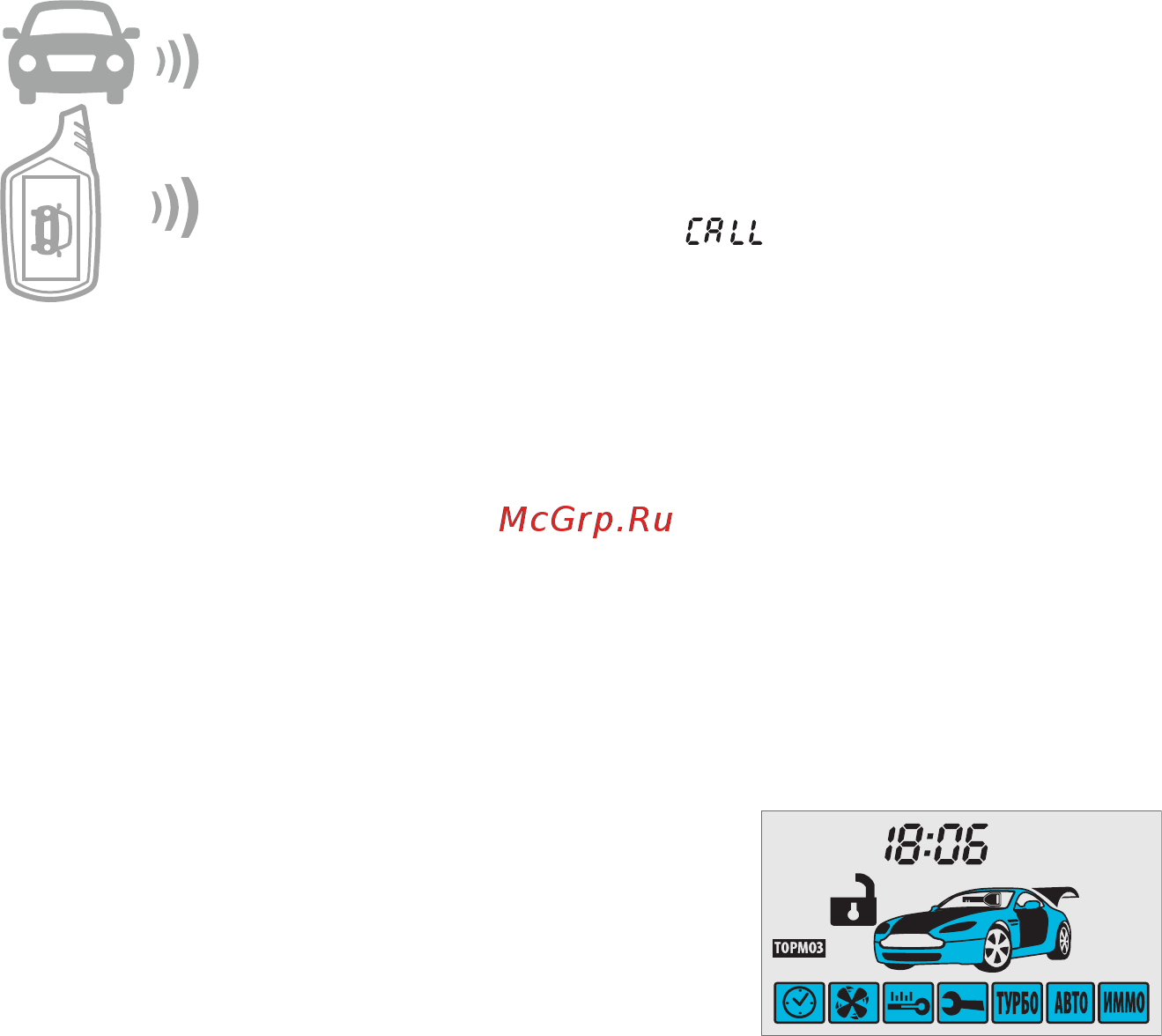

Вызов из автомобиля
1. Для передачи сигнала вызова из автомобиля на брелок автосигнализа-
ции нажмите кнопку, расположенную на корпусе антенного модуля.
— 3 световых сигнала
— 3 мелодичных сигнала
— Появится индикация вызова ,
Контроль исправности концевых выключателей
В автосигнализации предусмотрена возможность контроля исправности конце-
вых выключателей дверей, капота и багажника при выключенном режиме охра-
ны. Открывание дверей, капота и багажника при включенном зажигании долж-
но сопровождаться периодическими вспышками светодиодного индикатора
состояния. Если вспышек индикатора не наблюдается, значит соответствующий
концевой выключатель неисправен (или не подключен к сигнализации).
Исправность концевых выключателей, а также правильность подключения
цепи зажигания можно проверить, используя индикации на брелоке.
Откройте дверь, капот, багажник, выключите
ручной тормоз и включите зажигание. Нажмите
на брелоке кнопку
A
. На дисплее брелока ото-
бразится состояние вышеперечисленных зон ох-
раны автосигнализации (см. рисунок справа).
Последовательно проведите проверку всех зон:
• закройте двери, нажмите кнопку
A
,
• закройте капот, нажмите кнопку
A
,
