28

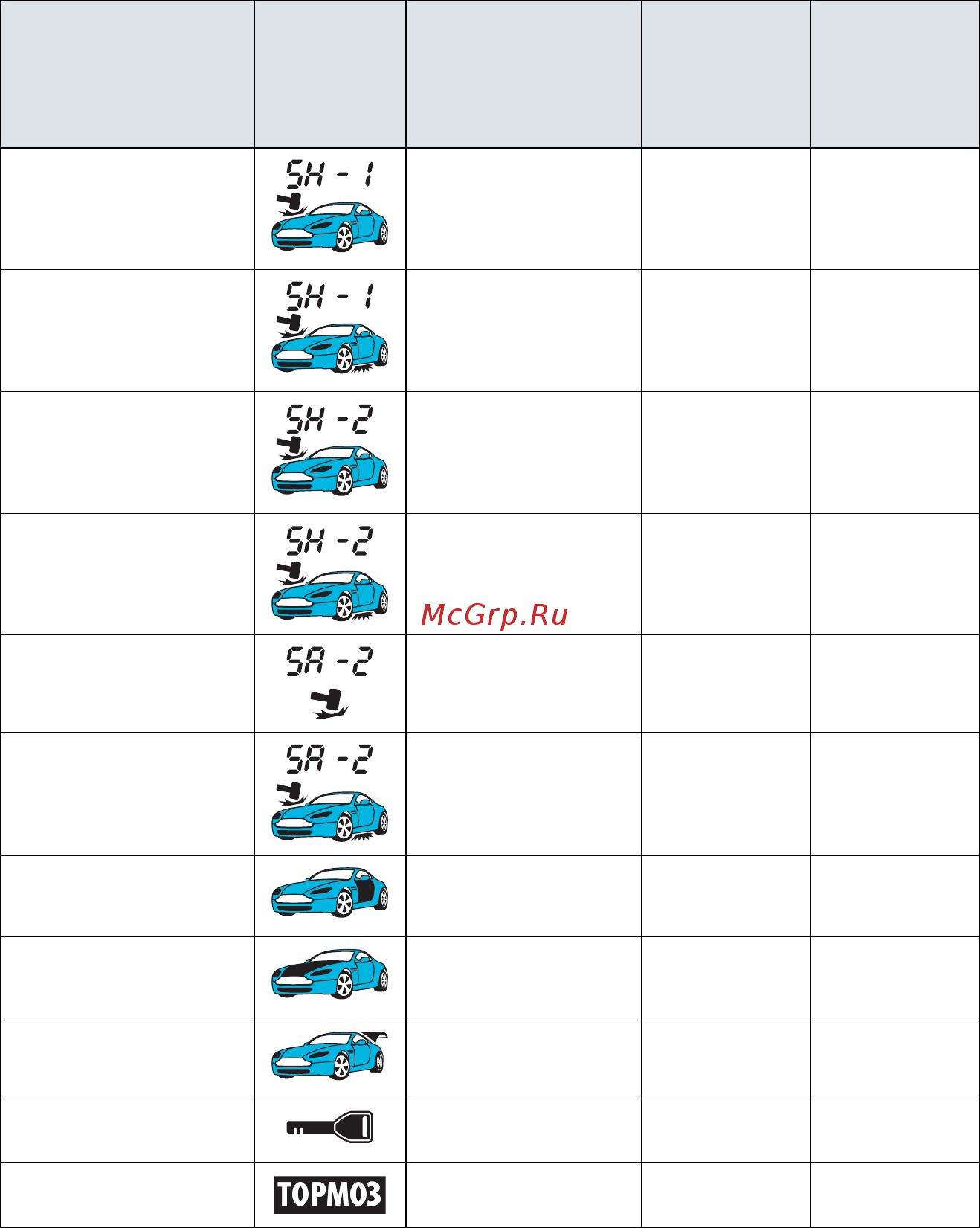

Причина тревоги
Индикация
на дисплее
брелока
Длительность одного
цикла тревоги
Кол-во циклов
при постоян-
ном сигнале от
датчика
Кол-во
циклов при
многократных
срабатываниях
датчика
1-й уровень датчика удара
(предупредительный)
3 звуковых и 6 световых
сигналов
18
2-й уровень датчика
удара (тревожный)
20 секунд звуковых
и световых сигналов
18
1-й уровень дополнитель-
ного датчика (предупре-
дительный)
3 звуковых и 6 световых
сигналов
18
2-й уровень дополнитель-
ного датчика (тревожный)
20 секунд звуковых
и световых сигналов
18
Дополнительный (одно-
уровневый) датчик №1*
30 секунд звуковых
и световых сигналов
18
Дополнительный (одно-
уровневый) датчик №2*
30 секунд звуковых
и световых сигналов
18
Двери
30 секунд звуковых
и световых сигналов
1 не ограничено
Капот
30 секунд звуковых
и световых сигналов
1 не ограничено
Багажник
30 секунд звуковых
и световых сигналов
1 не ограничено
Зажигание
30 секунд звуковых
и световых сигналов
не ограничено не ограничено
Тормоз
30 секунд звуковых
и световых сигналов
1 не ограничено
*Если для функции № 1.4 (
стр. 75)
выбран вариант 2 или 4.
