16
— 1 мелодичный сигнал
—
На дисплее будет отображаться иконка включенного режима
ВЫКЛЮЧЕНИЕ ВЫБРАННОГО РЕЖИМА
— Указатели поворота мигнут 2 раза
— 1 мелодичный сигнал
—
На дисплее исчезнет иконка выключенного режима
ВЫХОД ИЗ РЕЖИМА УСТАНОВОК
4. Не нажимайте кнопки в течение 5 секунд.

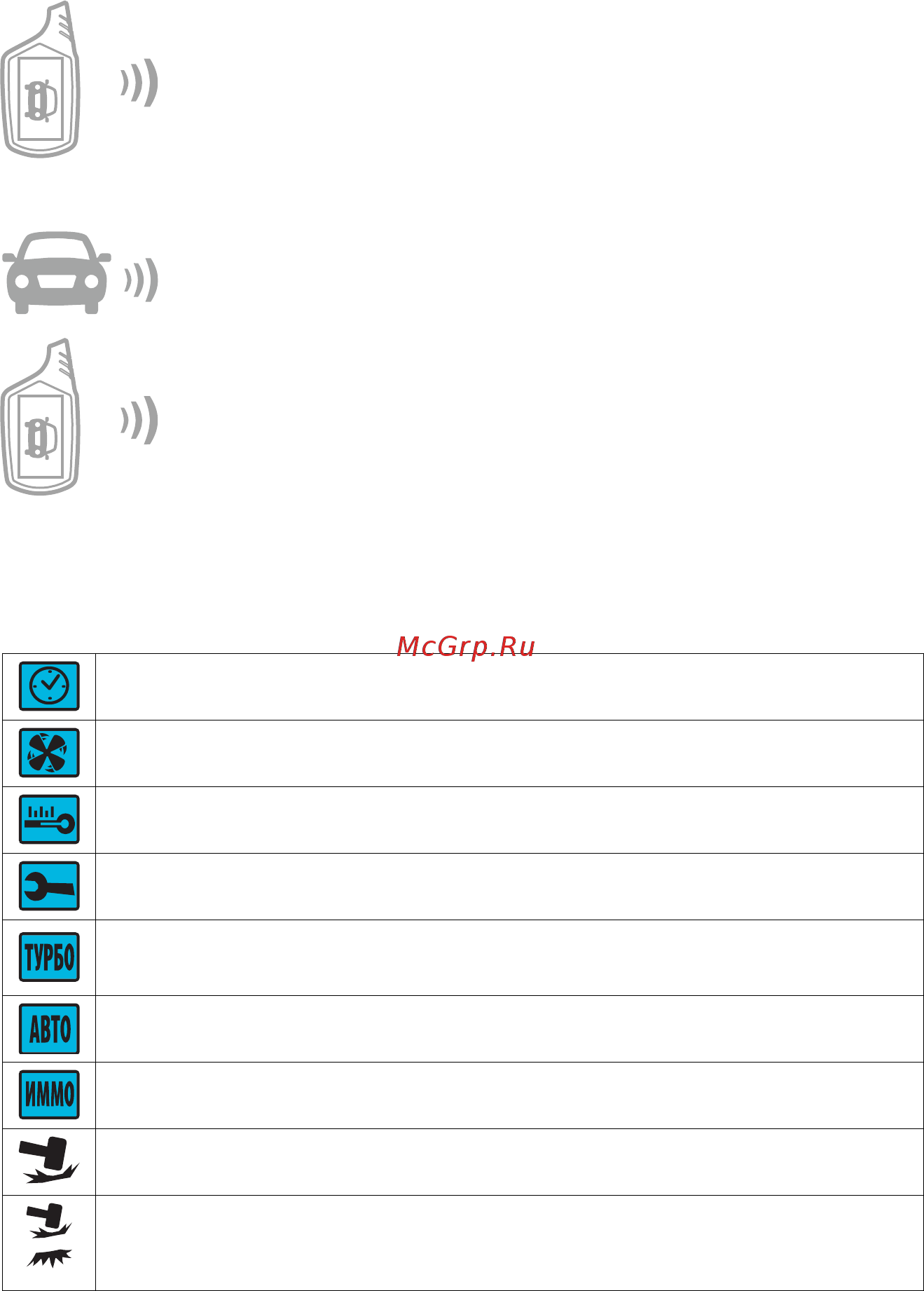

ПЕРЕЧЕНЬ ПРОГРАММИРУЕМЫХ РЕЖИМОВ И ФУНКЦИЙ:
Режим автоматического запуска по будильнику. Позволяет произвести автоматический запуск двигателя в
момент срабатывания будильника (стр. 56).
Режим автоматического периодического запуска. Позволяет с периодичностью 2, 3, 4 или 24 часа произво-
дить автоматические запуски двигателя (стр. 56).
Режим автоматического запуска по температуре. Если температура двигателя опустится ниже установлен-
ного порога, двигатель автоматически запустится для прогрева на заданное время (стр. 57).
Сервисный режим. Предназначен для временного отключения охранных и противоугонных функций сигна-
лизации при необходимости передачи автомобиля на сервисное обслуживание или ремонт (стр. 46).
Режим турботаймера. Предназначен для автомобилей с турбонаддувом и позволяет поддерживать работу
двигателя после выключения зажигания в течение некоторого времени, необходимого для охлаждения
турбины
(стр. 44).
Режим автоматического включения охраны. Охрана включается автоматически после выключения зажига-
ния через 10 секунд после закрывания всех дверей
(стр. 20).
Режим иммобилайзера. В данном режиме двигатель автоматически блокируется через 30 секунд после
выключения зажигания (стр. 33).
Режим настройки чувствительности зоны предупреждения датчика удара (стр. 37).
Режим настройки чувствительности основной зоны датчика удара (стр. 37).
