42
Управление дополнительным каналом № 3
Варианты работы дополнительного канала №3 определяются программируе-
мой функцией № 1.15 (
стр. 75
).
Активация канала осуществляется одинаковыми действиями независимо от
выбранного варианта:

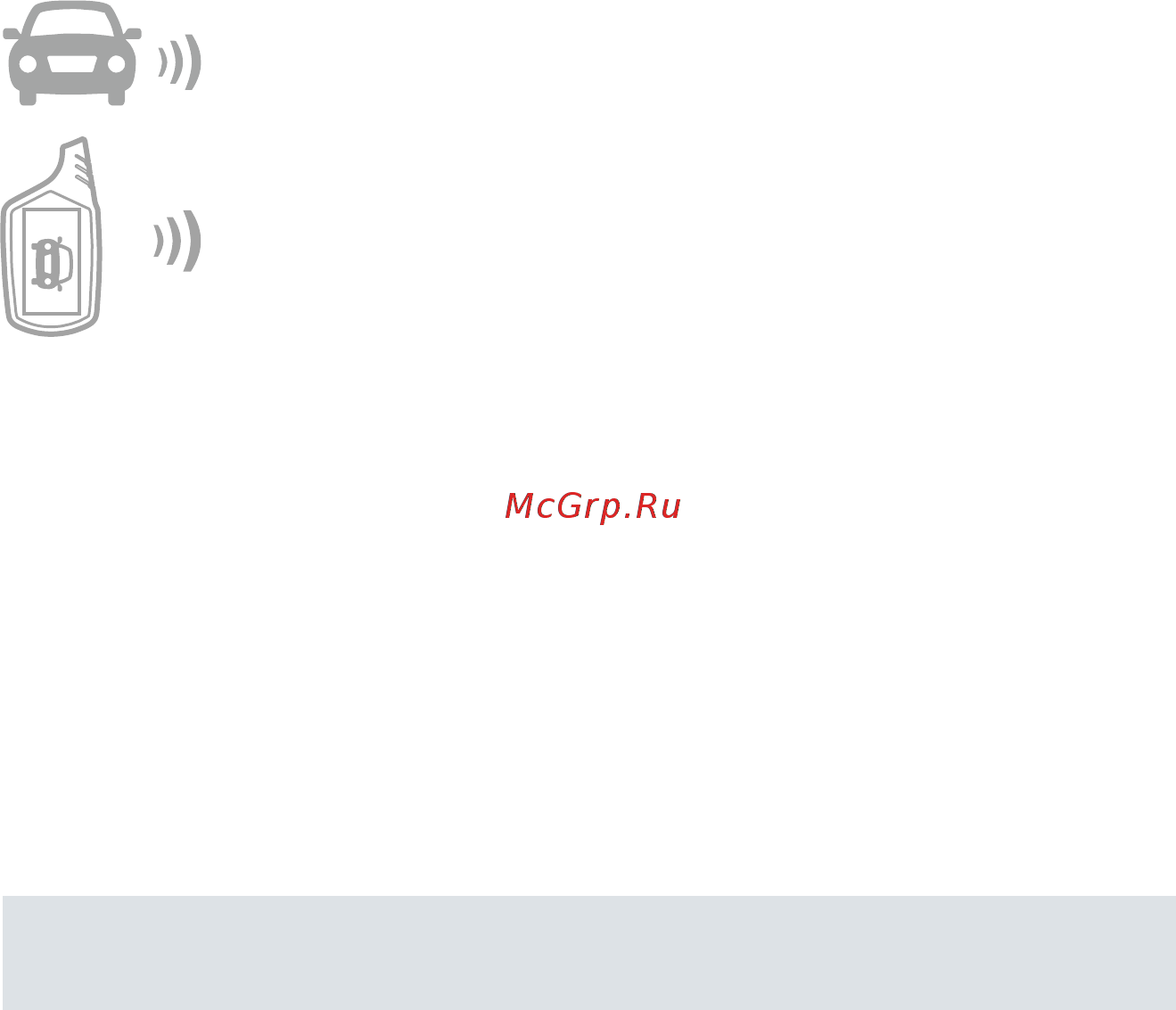

1. Нажмите на брелоке кнопку
A
сначала длительно (до звукового сиг-
нала), а затем коротко.
— 3 световых сигнала
— 3 звуковых сигнала
ВАРИАНТ 1. ДЛИТЕЛЬНОСТЬ СИГНАЛА 0,7 СЕКУНДЫ.
ВАРИАНТЫ 2 И 3. ДЛИТЕЛЬНОСТЬ СИГНАЛА ОТ 1 ДО 60 СЕКУНД
Канал может быть запрограммирован на любую фиксированную продолжи-
тельность работы от 1 до 60 секунд.
Если выбран вариант 2, то на время работы дополнительного канала датчик
удара и дополнительный датчик отключаются.
ВАРИАНТ 4. РЕЖИМ «ЗАЩЕЛКА»
В режиме «защелка» включение и выключение канала производится с брело-
ка. Состояние выхода изменяется на противоположное при каждой актива-
ции дополнительного канала.
Примечание.
Примечание.
Вид оборудования, подключаемого к дополнительному каналу № 3, уточняется
Вид оборудования, подключаемого к дополнительному каналу № 3, уточняется
при установке автосигнализации.
при установке автосигнализации.
Управление дополнительным каналом № 4
Варианты работы дополнительного канала № 4 определяются программируе-
мой функцией № 1.12 (
стр. 75
).
