15
— На дисплее замигает иконка , отобразится индикация ON
или OFF
16. Нажимайте кнопку
для включения таймера и кнопку
для вы-
ключения таймера.
Примечание.
Примечание.
Если в течение 5 секунд не нажимать кнопки брелока, то произойдет авто-
Если в течение 5 секунд не нажимать кнопки брелока, то произойдет авто-
матический выход из меню программирования функций брелока.
матический выход из меню программирования функций брелока.
Программирование режимов работы курсорным
способом
Отдельные режимы работы автосигнализации, а также некоторые специальные
функции программируются (включаются или выключаются) курсорным спо-
собом. Включенное состояние какого-либо из режимов подтверждается посто-
янной подсветкой соответствующей иконки в нижней части дисплея брелока.
Программирование возможно как при включенном режиме охраны, так и при
выключенном. Автомобиль должен находиться в зоне действия брелока.
ВХОД В РЕЖИМ УСТАНОВОК

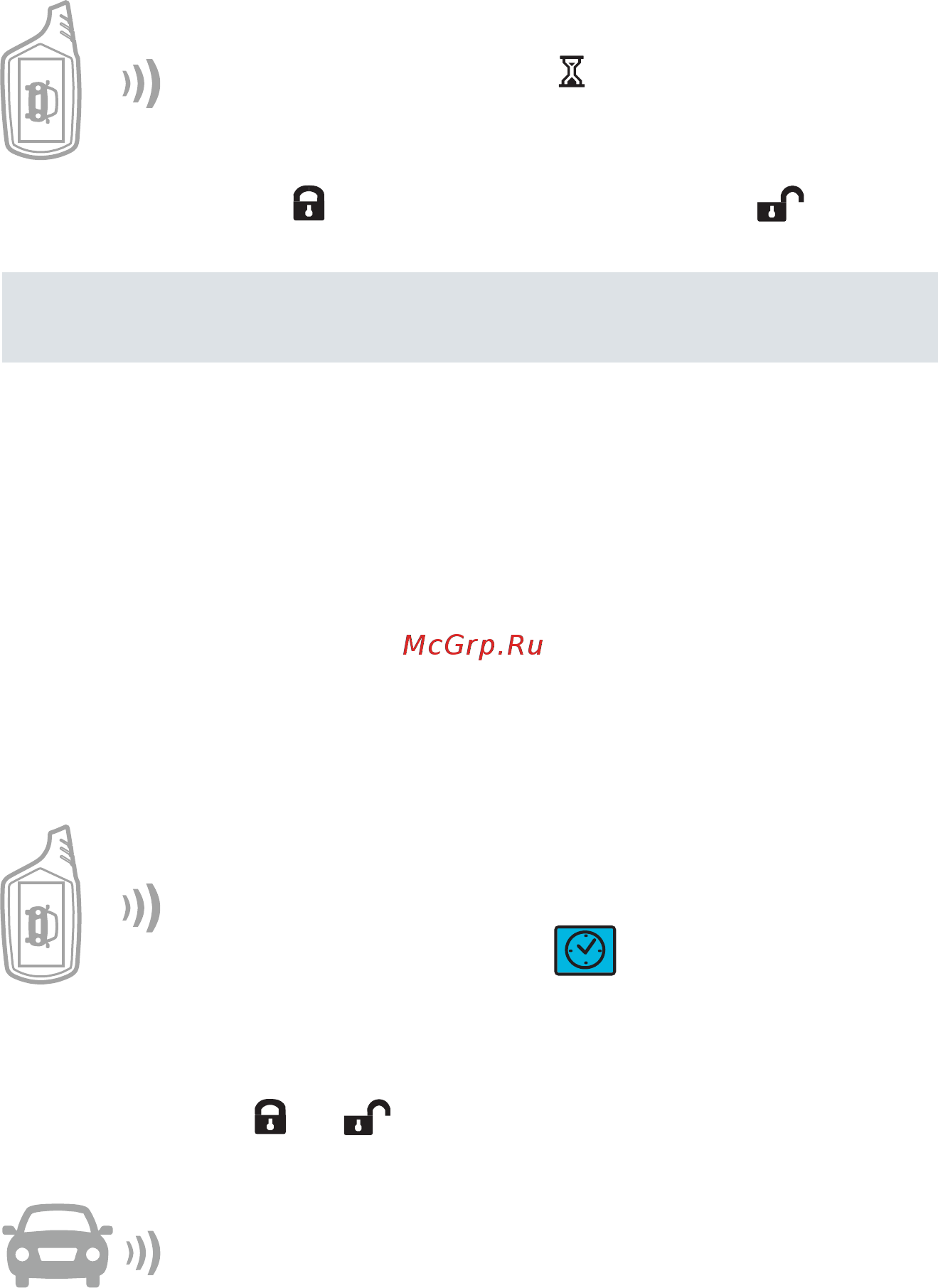

1. Нажмите и удерживайте кнопку
A
.
— 1 мелодичный сигнал
— 1 короткий сигнал
— На дисплее замигает иконка
2. Отпустите кнопку
A
. Затем rороткими нажатиями
кнопки
A
переместите мигающий курсор на нужную иконку.
3. Нажмите кнопку
или
для изменения выбранного режима.
ВКЛЮЧЕНИЕ ВЫБРАННОГО РЕЖИМА
— Указатели поворота мигнут 1 раз
