71
Подключение к соленоиду отпирания
багажника

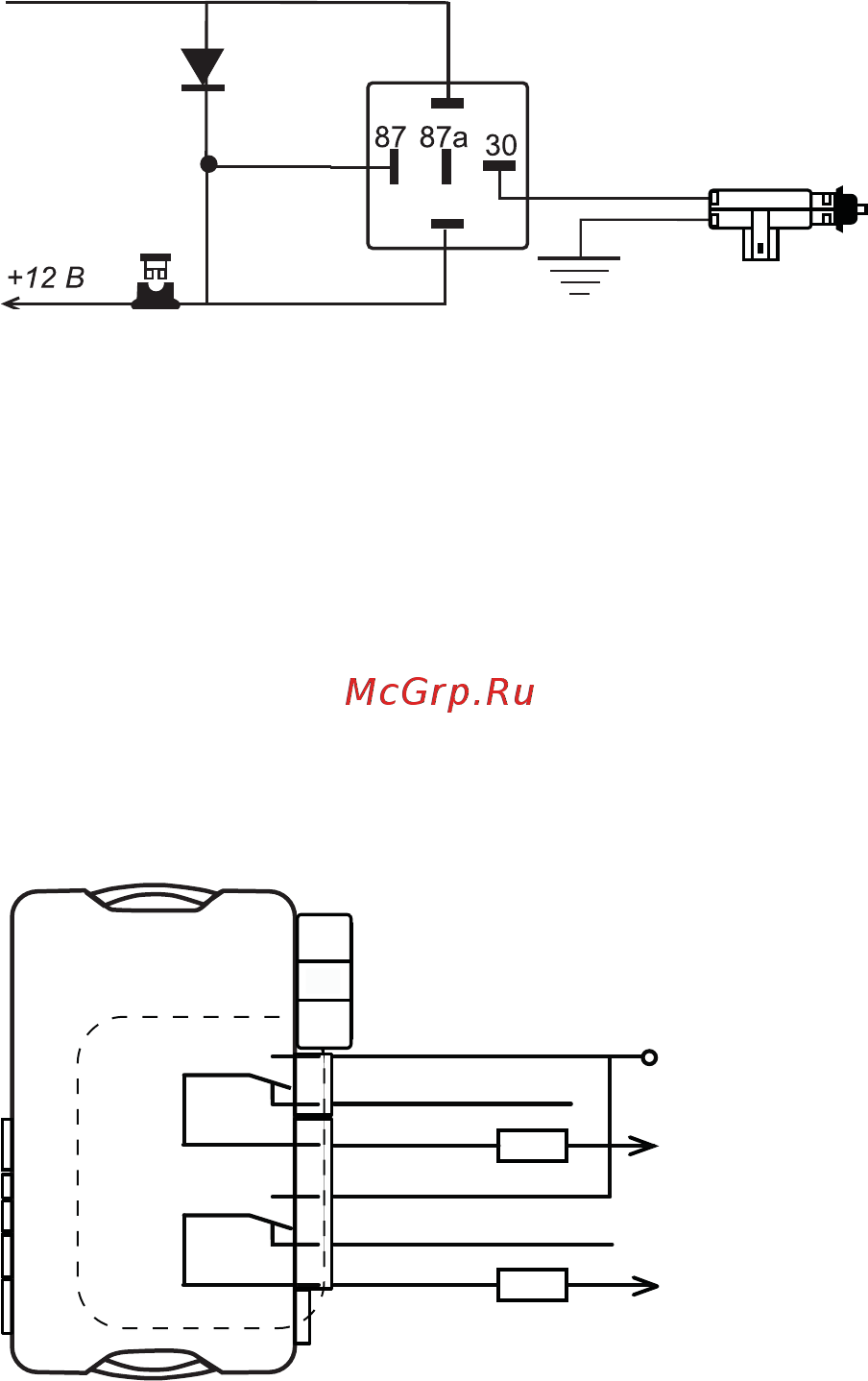

Сигнализация имеет выход для дистанционного отпирания багажника (ЖЕЛ-
ТЫЙ/ЧЕРНЫЙ провод). Максимальная нагрузка выхода 200 мА. При подклю-
чении необходимо использовать дополнительное реле. Пример схемы подклю-
чения показан на рисунке ниже.
85
86
(-)
(+)
Диод VD1
ЖЕЛТЫ
Й
/ЧЕРНЫ
Й
7,5 А
Электромеханический
замок багажника
Подключение к системе центрального
запирания
Сигнализация имеет встроенные реле управления центральным замком. Кон-
такты реле выведены на 6-контактный разъем 2 (стр. 88). Нагрузочная спо-
собность встроенных реле 15 А.
Длительность управляющих импульсов программируется с помощью
функции № 1.1
стр. 75
).
2-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА С ПОЛОЖИ-
ТЕЛЬНОЙ ИЛИ ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТЬЮ
ЧЕРНЫЙ/КРАСНЫЙ
СИНИЙ/ЧЕРНЫЙ
СИНИЙ
ЧЕРНЫЙ/КРАСНЫЙ
10 А
10 А
Запирание
Отпирание
+12 В или «Масса»
ЗЕЛЕНЫЙ/ЧЕРНЫЙ
ЗЕЛЕНЫЙ
Контакты
реле
запирания
Контакты
реле
отпирания
Разъём 2
