52
Процедура «логическая нейтраль»
Для дистанционного запуска двигателя на автомобилях с РКПП необходимо
выполнять процедуру «логическая нейтраль».
«Логическая нейтраль» - это определенный порядок действий водителя, гаранти-
рующий, что при дистанционном запуске двигатель не будет заведен на передаче.
Для выполнения «логической нейтрали»:
• функция № 2.12 (стр. 79) должна быть запрограммирована на один из ва-
риантов поддержки зажигания;
• двигатель должен работать.
В зависимости от выбранного значения функции № 2.12 включение «логиче-
ской нейтрали может осуществляться следующими способами:
АВТОМАТИЧЕСКИ:
1. Включите ручной тормоз, затем выключите зажигание.
С БРЕЛОКА:

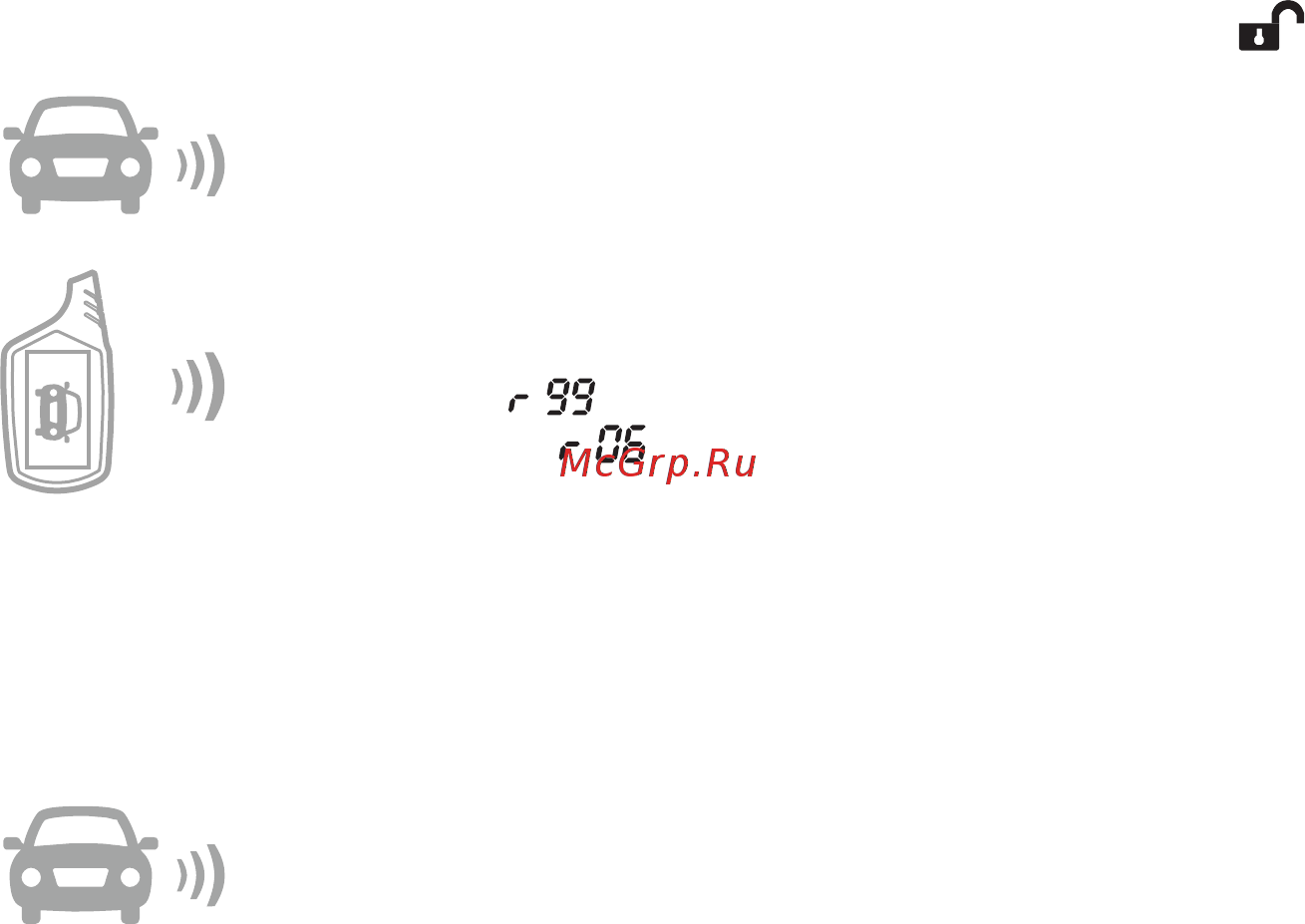

1. Включите ручной тормоз, затем при закрытых дверях нажмите кнопку
.
— 1 световой сигнал
— Светодиодный индикатор начнет гореть постоянно
— Продолжает работать двигатель
— 1 мелодичный сигнал
— Отобразится (если запрограммирован режим турботай-
мера, отобразится )
2. Извлеките ключ из замка зажигания. Двигатель продолжит работать.
Выйдите из автомобиля и закройте все двери.
3. Включите режим охраны.
ЕСЛИ РЕЖИМ ТУРБОТАЙМЕРА ВЫКЛЮЧЕН:
— 1 световой сигнал
— 1 сигнал сирены
— Остановится двигатель
— Замки дверей закроются
