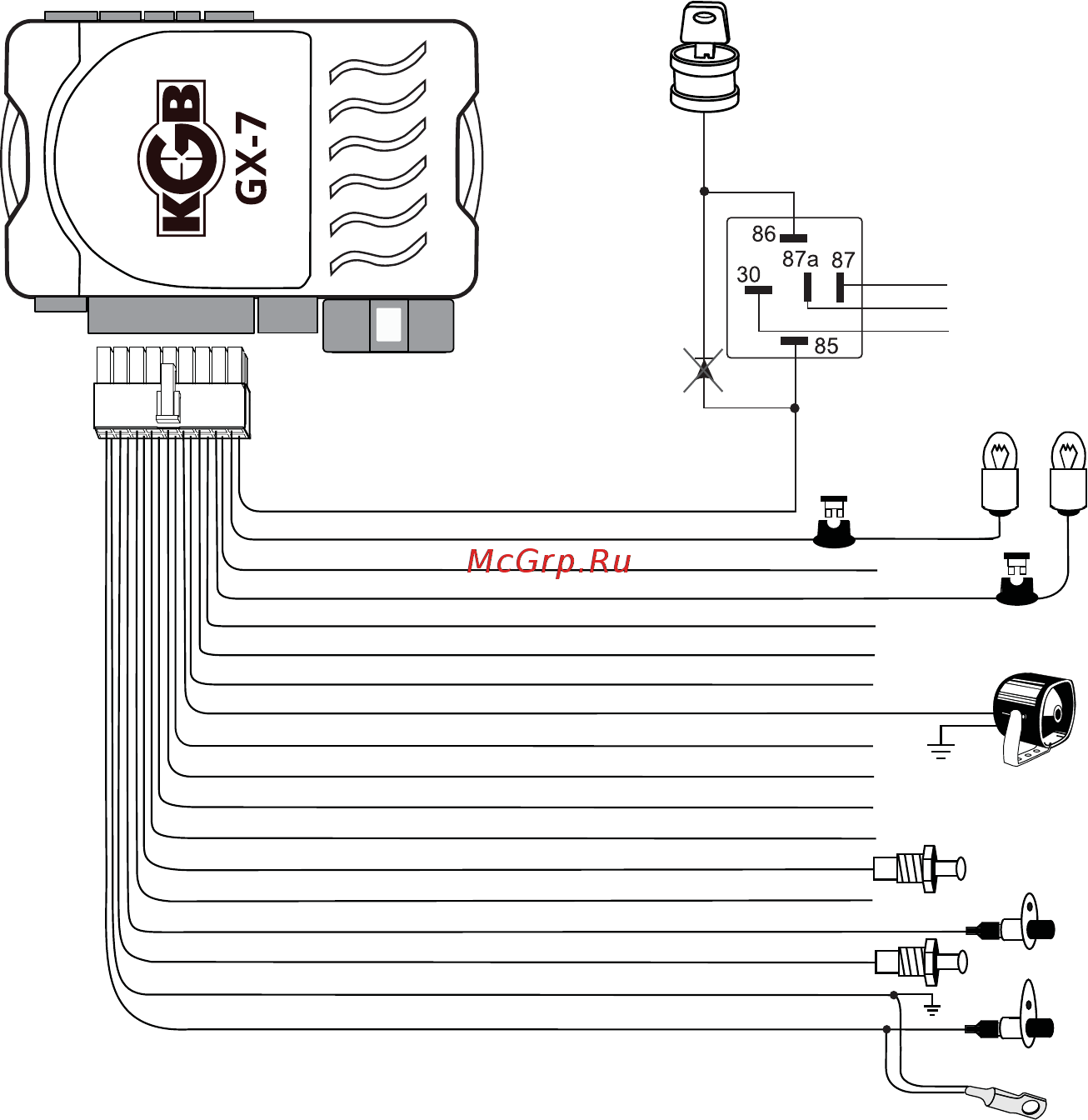

СИНИЙ - выход канала № 4 (200 мА) (-)
ЖЕЛТЫЙ/КРАСНЫЙ - выход канала № 2 (200 мА) (-)
ЖЕЛТЫЙ/ЧЕРНЫЙ - выход канала № 1 (200 мА) (-)
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ - выход к указателям поворота (+)
РОЗОВЫЙ - выход управления модулем обхода иммобилайзера (-)
ЧЕРНЫЙ/БЕЛЫЙ - выход состояния (-)
СЕРЫЙ/ЧЕРНЫЙ - вход контроля работы двигателя
ЖЕЛТЫЙ/БЕЛЫЙ - выход канала № 3 (200 мА) (-)
ЗЕЛЕНЫЙ/ЧЕРНЫЙ - выход к указателям поворота (+)
СИНИЙ/КРАСНЫЙ - вход концевых выключателей дверей (+)
ОРАНЖЕВЫЙ/ФИОЛЕТОВЫЙ - вход педали тормоза (-)
ОРАНЖЕВЫЙ/БЕЛЫЙ - вход концевого выключателя багажника (-)
ЧЕРНЫЙ/КРАСНЫЙ - выход на внешнюю блокировку (-)
ЧЕРНЫЙ - петля выбора типа КПП (разрезать для ручной КПП)
СЕРЫЙ - выход на сирену (2 А) (+)
СИНИЙ/ЧЕРНЫЙ - вход концевых выключателей дверей (-)
ЧЕРНЫЙ - «Масса»
ОРАНЖЕВЫЙ/СЕРЫЙ - вход концевого выключателя капота (-)
Датчик
температуры
двигателя
Предохранитель
7,5 А
Предохранитель
7,5 А
Диод устанавливать
не нужно (если диод
установлен в колодке
реле, то удалите его)
НЗ
НР
Общий
15
Замок зажигания
Сирена
Указатели
поворота
1
2
3
4
5
6
7
8
9
