49

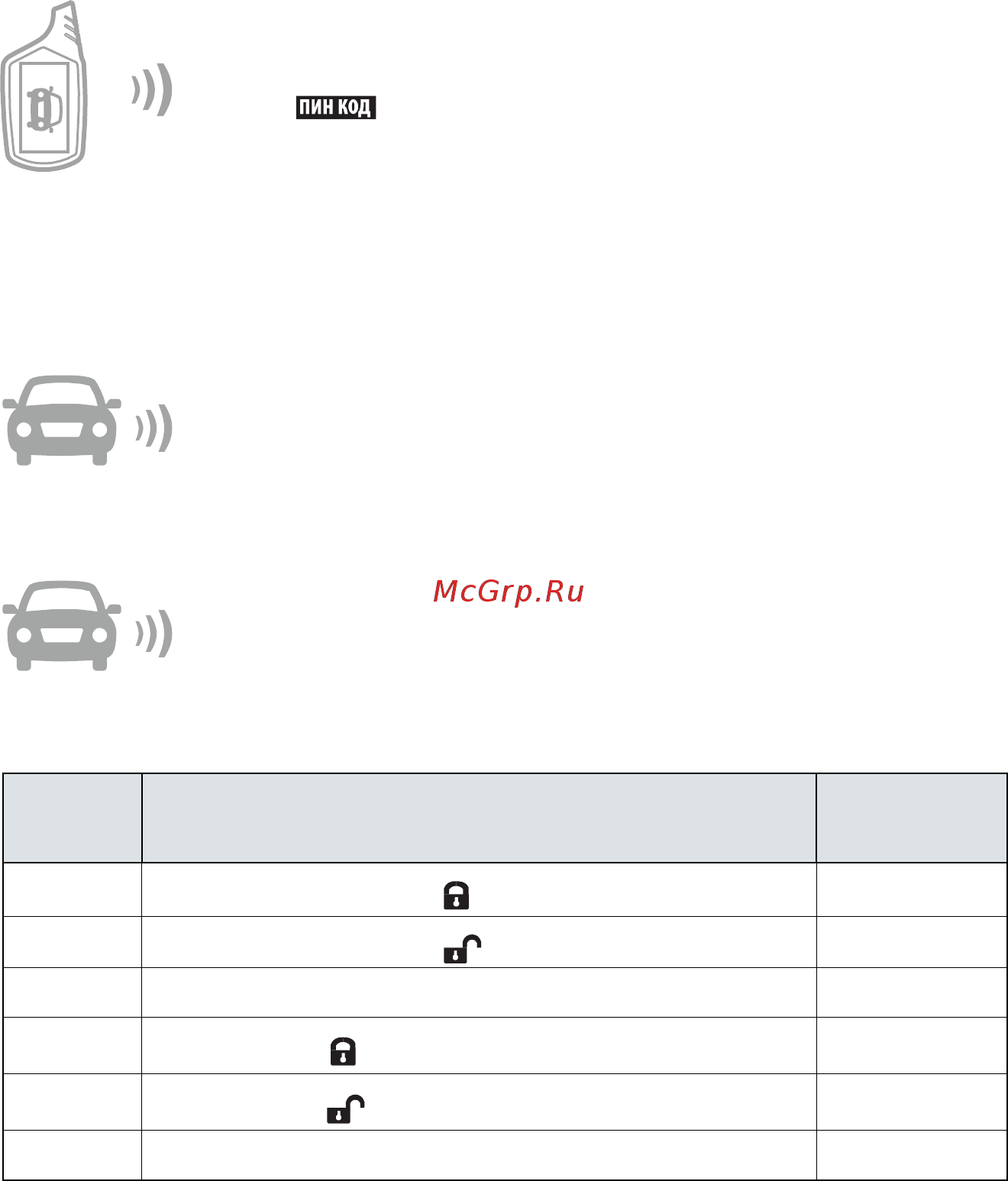

— На дисплее брелока должна появиться и зафиксироваться
иконка .
2. Войдите в режим установки PIN-кода. При выключенном зажигании
нажмите сервисную кнопку 4 раза. Каждое нажатие сопровождается
загоранием светодиодного индикатора.
3. Включите зажигание.
— 4 звуковых сигнала сирены
4. Нажмите сервисную кнопку один раз.
— 1 сигнал сирены подтвердит вход в режим установки первой
цифры кода.
5. В течение 5 секунд нажатием кнопок брелока введите первую цифру
персонального кода в соответствии с приведенной ниже таблицей.
Цифра кода Нажатие кнопок брелока Сигналы сирены
1
Одно короткое нажатие кнопки
1
2
Одно короткое нажатие кнопки
2
3
Одно короткое нажатие кнопки
A
3
4
Два нажатия кнопки (первое нажатие — длительное, второе — короткое)
4
5
Два нажатия кнопки
(первое нажатие — длительное, второе — короткое)
5
6
Два нажатия кнопки
A
(первое нажатие — длительное, второе — короткое)
6
Выполните действия, описанные выше, для второй и третьей цифр персональ-
ного кода, если Вы решите установить 2- или 3-значный персональный код.
6. Выход из режима установки персонального кода происходит после вы-
ключения зажигания или автоматически, если в течение 10 секунд не
будет предпринято никаких действий.
