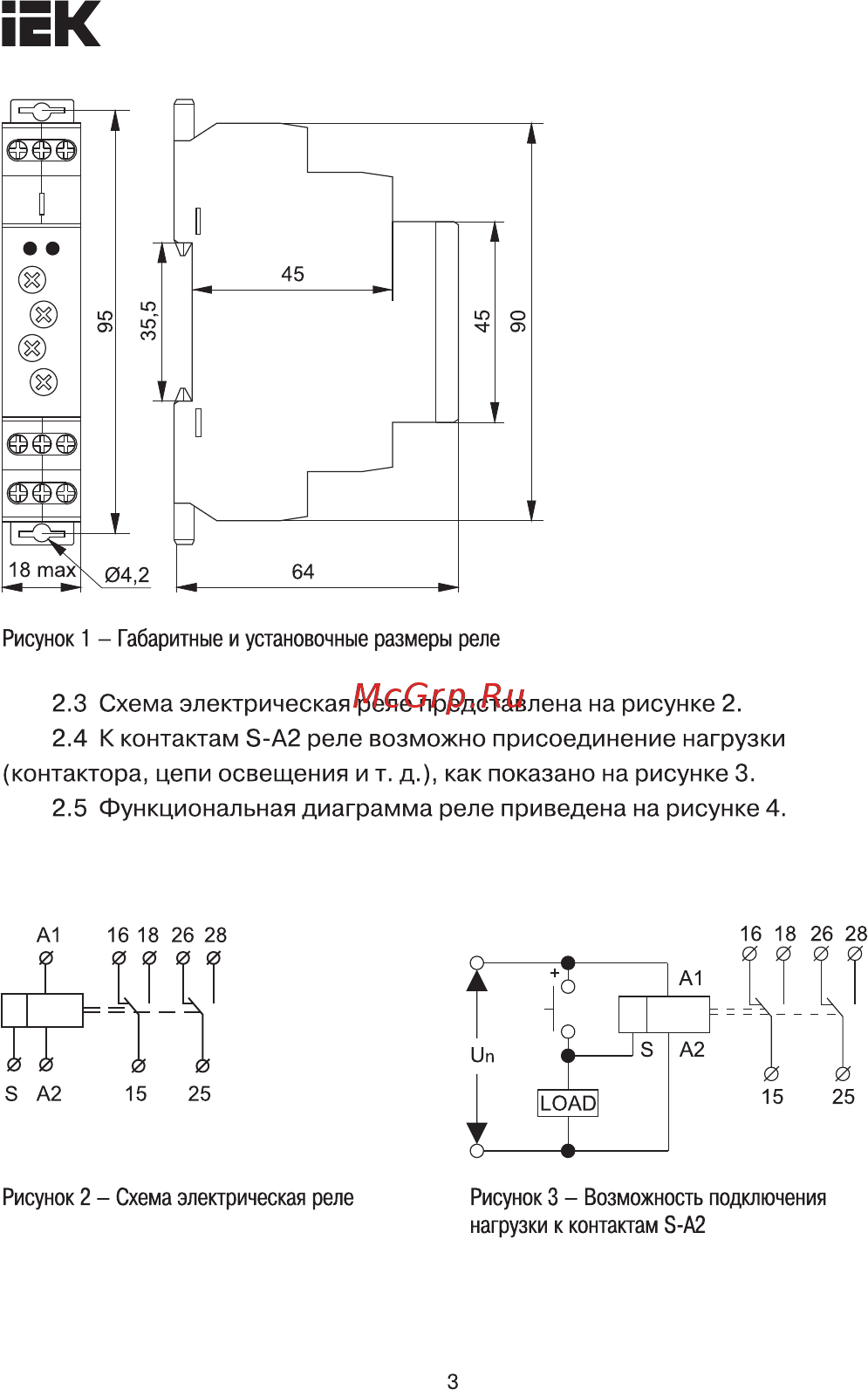

ЕК Рисунок 1 Габаритные и установочные размеры реле 2 3 Схема электрическая реле представлена на рисунке 2 2 4 К контактам 3 А2 реле возможно присоединение нагрузки контактора цепи освещения и т д как показано на рисунке 3 2 5 Функциональная диаграмма реле приведена на рисунке 4 16 18 26 28 А1 16 18 26 28 5 А2 15 25 Рисунок 2 Схема электрическая реле Рисунок 3 Возможность подключения нагрузки к контактам 8 А2 3
