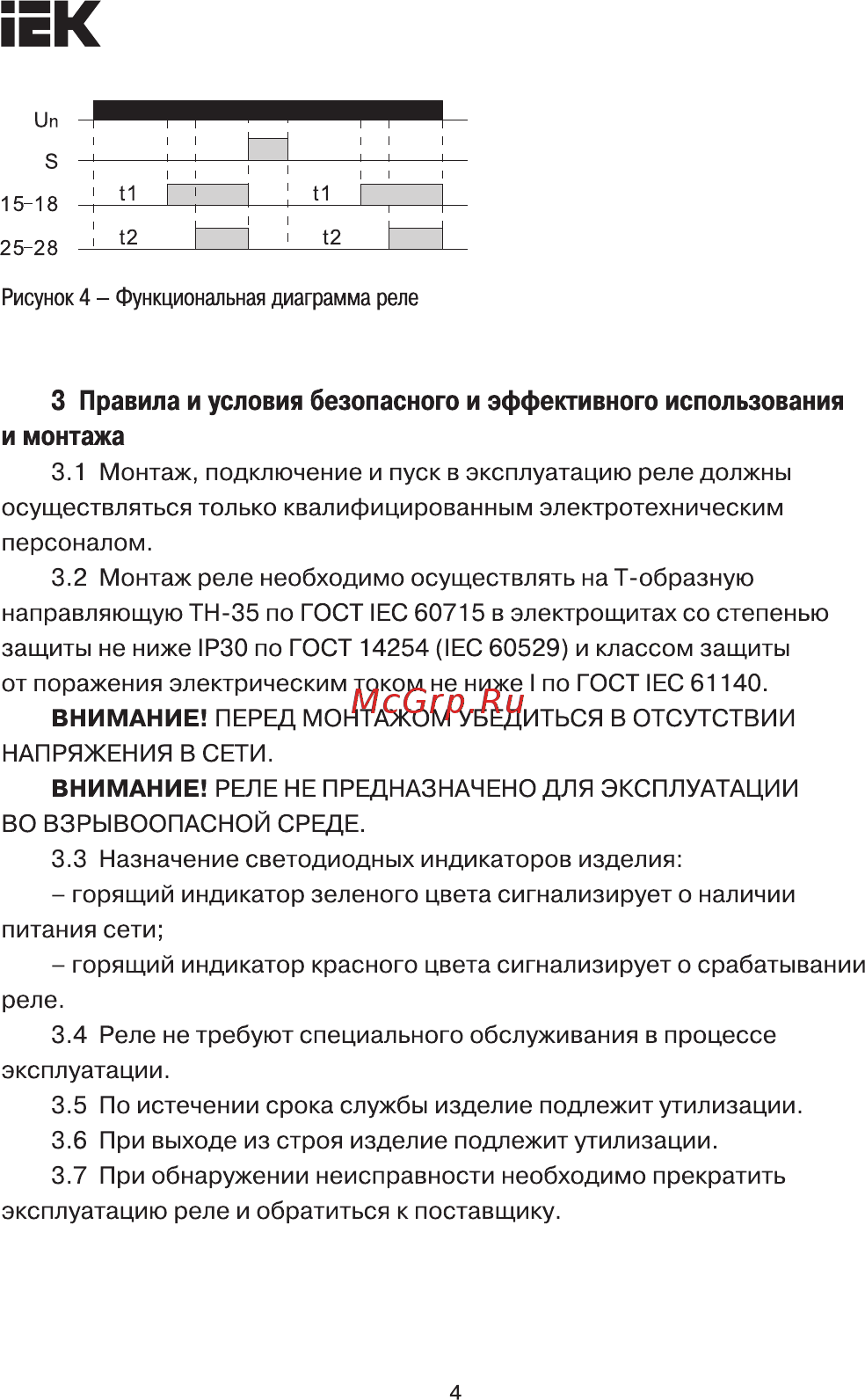

ÏEK 15 18 25 28 tz Рисунок 4 Функциональная диаграмма реле 3 Правила и условия безопасного и эффективного использования и монтажа 3 1 Монтаж подключение и пуск в эксплуатацию реле должны осуществляться только квалифицированным электротехническим персоналом 3 2 Монтаж реле необходимо осуществлять на Т образную направляющую ТН 35 по ГОСТ IEC 60715 в электрощитах со степенью защиты не ниже IP30 по ГОСТ 14254 IEC 60529 и классом защиты от поражения электрическим током не ниже I по ГОСТ IEC 61140 ВНИМАНИЕ ПЕРЕД МОНТАЖОМ УБЕДИТЬСЯ В ОТСУТСТВИИ НАПРЯЖЕНИЯ В СЕТИ ВНИМАНИЕ РЕЛЕ НЕ ПРЕДНАЗНАЧЕНО ДЛЯ ЭКСПЛУАТАЦИИ ВО ВЗРЫВООПАСНОЙ СРЕДЕ 3 3 Назначение светодиодных индикаторов изделия горящий индикатор зеленого цвета сигнализирует о наличии питания сети горящий индикатор красного цвета сигнализирует о срабатывании реле 3 4 Реле не требуют специального обслуживания в процессе эксплуатации 3 5 По истечении срока службы изделие подлежит утилизации 3 6 При выходе из строя изделие подлежит утилизации 3 7 При обнаружении неисправности необходимо прекратить эксплуатацию реле и обратиться к поставщику 4
