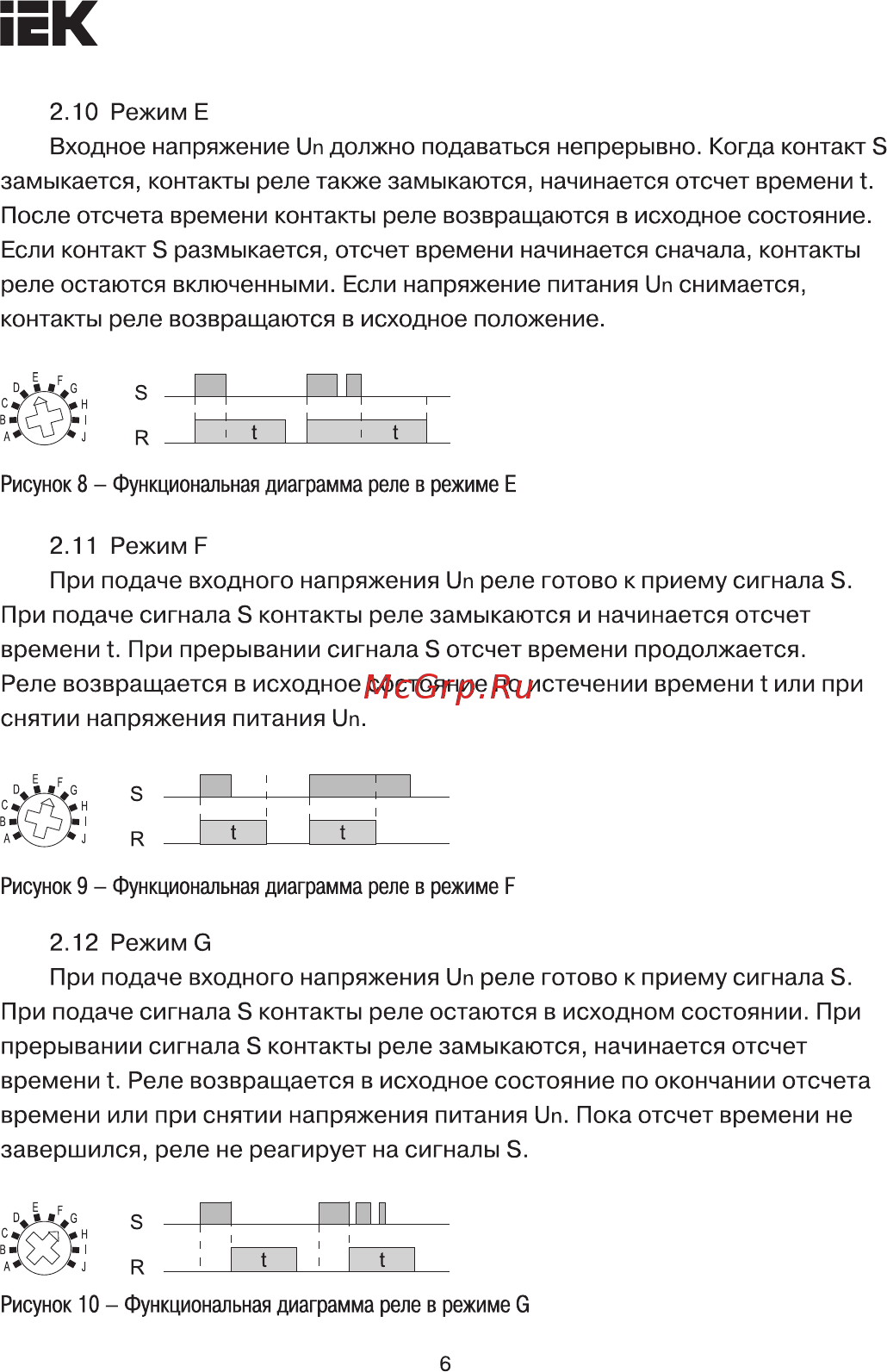

ЕК 2 10 Режим Е Входное напряжение Пп должно подаваться непрерывно Когда контакт 5 замыкается контакты реле также замыкаются начинается отсчет времени 1 После отсчета времени контакты реле возвращаются в исходное состояние Если контакт 5 размыкается отсчет времени начинается сначала контакты реле остаются включенными Если напряжение питания Пл снимается контакты реле возвращаются в исходное положение Рисунок 8 Функциональная диаграмма реле в режиме Е 2 11 Режим Е При подаче входного напряжения По реле готово к приему сигнала Б При подаче сигнала Б контакты реле замыкаются и начинается отсчет времени Е При прерывании сигнала Б отсчет времени продолжается Реле возвращается в исходное состояние по истечении времени t или при снятии напряжения питания Пп Рисунок 9 Функциональная диаграмма реле в режиме Р 2 12 Режим Б При подаче входного напряжения По реле готово к приему сигнала Б При подаче сигнала Б контакты реле остаются в исходном состоянии При прерывании сигнала Б контакты реле замыкаются начинается отсчет времени t Реле возвращается в исходное состояние по окончании отсчета времени или при снятии напряжения питания Пп Пока отсчет времени не завершился реле не реагирует на сигналы Б Рисунок 10 Функциональная диаграмма реле в режиме Б 6
