Assembly & Set-Up
3
7
Contents of Carton
t 0OF$IJQQFS4ISFEEFS t 0OF0QFSBUPST.BOVBMt0OF&OHJOF0QFSBUPST.BOVBM
t 0OF)PQQFS"TTFNCMZt0OF#BH t 0OF$IJQQFS$IVUF
t 0OF$IVUF%FGMFDUPS t 0OF4BGFUZ(MBTTFT t 0OF#PUUMFPG0JM
Assembly
NOTE: This unit is shipped without gasoline or oil in the engine.
Fill up gasoline and oil as instructed in the accompanying engine
NBOVBM#&'03&PQFSBUJOHZPVSDIJQQFSTISFEEFS

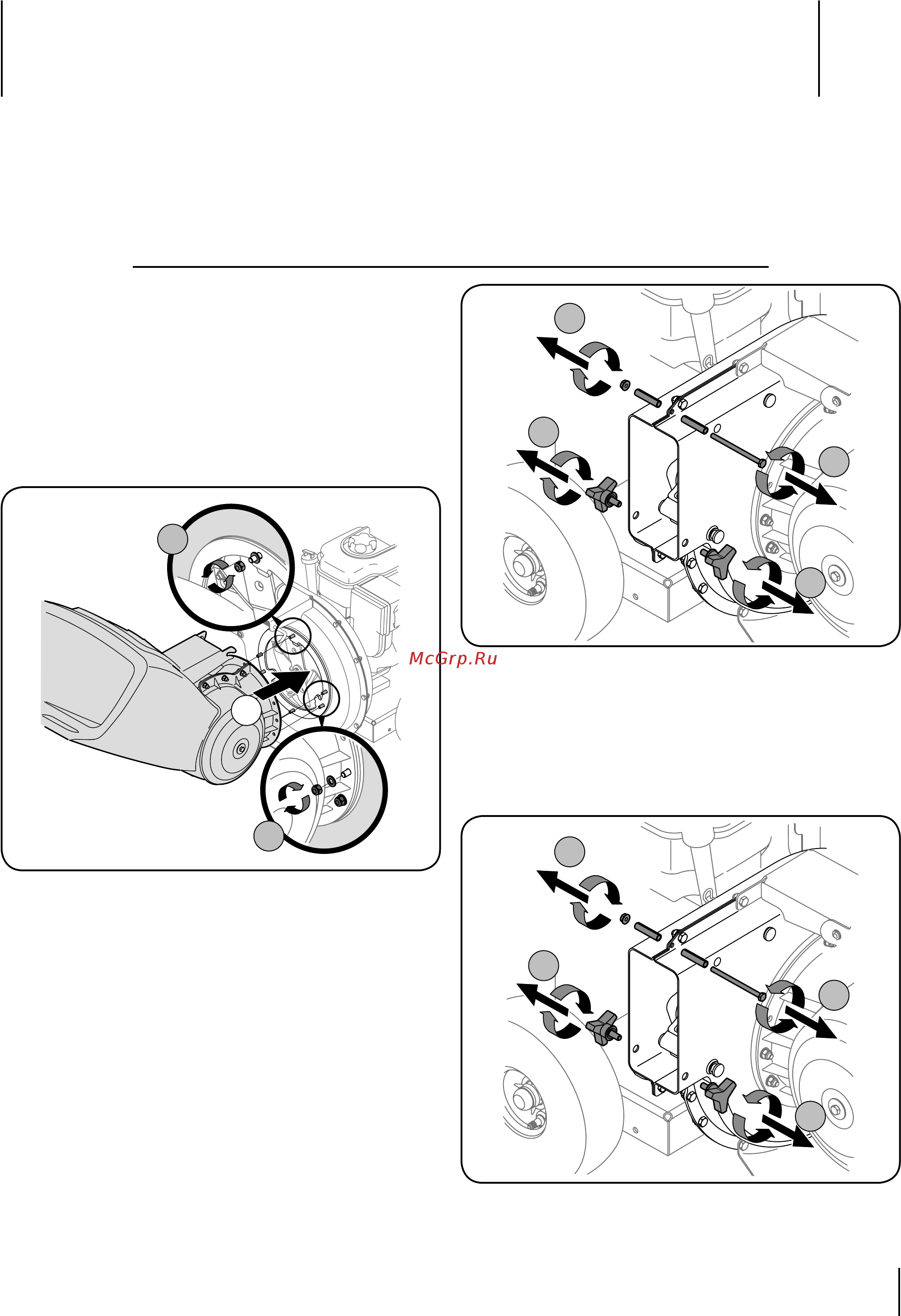

Hopper Assembly
1. Remove six hex nuts and washers from the weld studs on
the impeller housing. Do not remove the support plate. See
Figure 3-1A.
A
B
C
Figure 3-1
2. Place hopper assembly into position in front of impeller
housing, aligning holes in hopper assembly collar with
XFMETUVET4FF'JHVSF#
3. Slide hopper assembly onto weld studs and replace
washers and hex nuts. See Figure 3-1C. Do not tighten
completely.
4. Lift hopper assembly up to impeller bracket assembly. See
Figure 3-2A.
5. Slide the release rod out slightly to hook the hopper
CSBDLFUPOUPUIFSPE4FF'JHVSF#
 Tighten the six hex nuts that secure hopper assembly to
impeller housing and also tighten the hex nuts that secure
hopper bracket to hopper assembly.
A
A
B
B
Figure 3-2
Chute Deflector
1. Remove the wing knobs from each side of the lower
impeller housing. See Figure 3-3A.
2. Remove the hex lock nut, spacers, and hex bolt from the
UPQPGUIFJNQFMMFSIPVTJOH4FF'JHVSF#
A
A
B
B
Figure 3-3
Сборка и приведение в рабочее состояние
Содержимое упаковки
Садовый измельчитель (1 шт.)
Воронка в комплекте (1 шт.)
Выходной дефлектор (1 шт.)
Руководство пользователя (1 шт.)
Мешок (1 шт.)
Защитные очки (1 пара)
Руководство по эксплуатации
двигателя (1 шт.)
Приемный желоб (1 шт.)
Моторное масло (1 бут.)
Сборка
ПРИМЕЧАНИЕ. Измельчитель поставляется с пустыми баками
— без бензина и моторного масла. Прежде чем приступать к
работе с машиной, заправьте двигатель бензином и маслом
в соответствии с указаниями инструкции.
Воронка
1. Отверните 6 шестигранных гаек и шайбы с приваренных
шпилек на кожухе крыльчатки. Не снимайте опорную пла-
стину. См. рис. 3-1A.
Рис. 3-1
2. Расположите узел воронки напротив корпуса крыльчатки и
выровняйте отверстия в манжете со шпильками. См. рис.
3-1B.
3. Наденьте узел воронки на шпильки и установите шайбы
и шестигранные гайки. См. рис. 3-1C. Не затягивайте с
окончательным усилием.
4. Приподнимите узел воронки к узлу кронштейна крыльчат-
ки. См. рис. 3-2A.
5. Немного сдвиньте тягу фиксатора, чтобы зацепить за нее
кронштейн воронки. См. рис. 3-2B.
6. Затяните 6 шестигранных гаек, удерживающих узел во-
ронки на корпусе крыльчатки, а также шестигранные гайки
в креплении кронштейна воронки к узлу воронки.
Рис. 3-2
Выходной дефлектор
1. Отверните барашковые гайки со всех сторон нижнего
кожуха крыльчатки. См. рис. 3-3A.
2. Отверните шестигранную контргайку, прокладки
и шестигранный болт с верхней стороны кожуха
крыльчатки. См. рис. 3-3B.
Рис. 3-3
