Руководство по эксплуатации Меркурий 204, 208, 234, 238
Страница 28 из 63 Версия 07.2022
Счетчики с индексом «L4» в части работы по PLC совместимы с любым
оборудованием, использующим технологию PRIME.
В счетчиках предусмотрены следующие режимы (команды) управления
включением/отключением нагрузки в соответствии с протоколом «СПОДЭС»:
ручное и полуавтоматическое дистанционное управление нагрузкой с верхнего
уровня (дистанционное отключение реле, включение реле только после
разрешения оператора системы);
локальное управление по заранее запрограммированным событиям
несанкционированного доступа и заранее запрограммированным
программируемым пределам измеряемых величин;
ручное управление с помощью кнопок на передней панели счетчика или выносного
дисплея.
В счетчиках «Меркурий 204», «Меркурий 234» управление внешними устройствами
включения/отключения нагрузки производится также с помощью изменения состояния
дополнительного выхода. Параметры встроенного реле для управления внешними
устройствами включения/отключения нагрузки приведены в таблице 3.7.
Более подробно о возможностях управления нагрузкой – см. «Конфигуратор
СПОДЭС. Руководство пользователя» на сайте предприятия-изготовителя
https://www.incotexcom.ru/support/docs/manual
Счетчики имеют переключатель блокировки управления нагрузкой. При выпуске из
производства переключатель блокировки установлен в положение «Отключен», если в
разделе «Особые отметки» формуляра не указано иное. Переключатель находится в
опломбированной части счетчика под верхней крышкой рядом с ЖКИ («Меркурий 204»,
«Меркурий 234», рисунок 4.1) или под крышкой зажимов рядом с электронной пломбой
(«Меркурий 208», «Меркурий 238», рисунок 4.2).

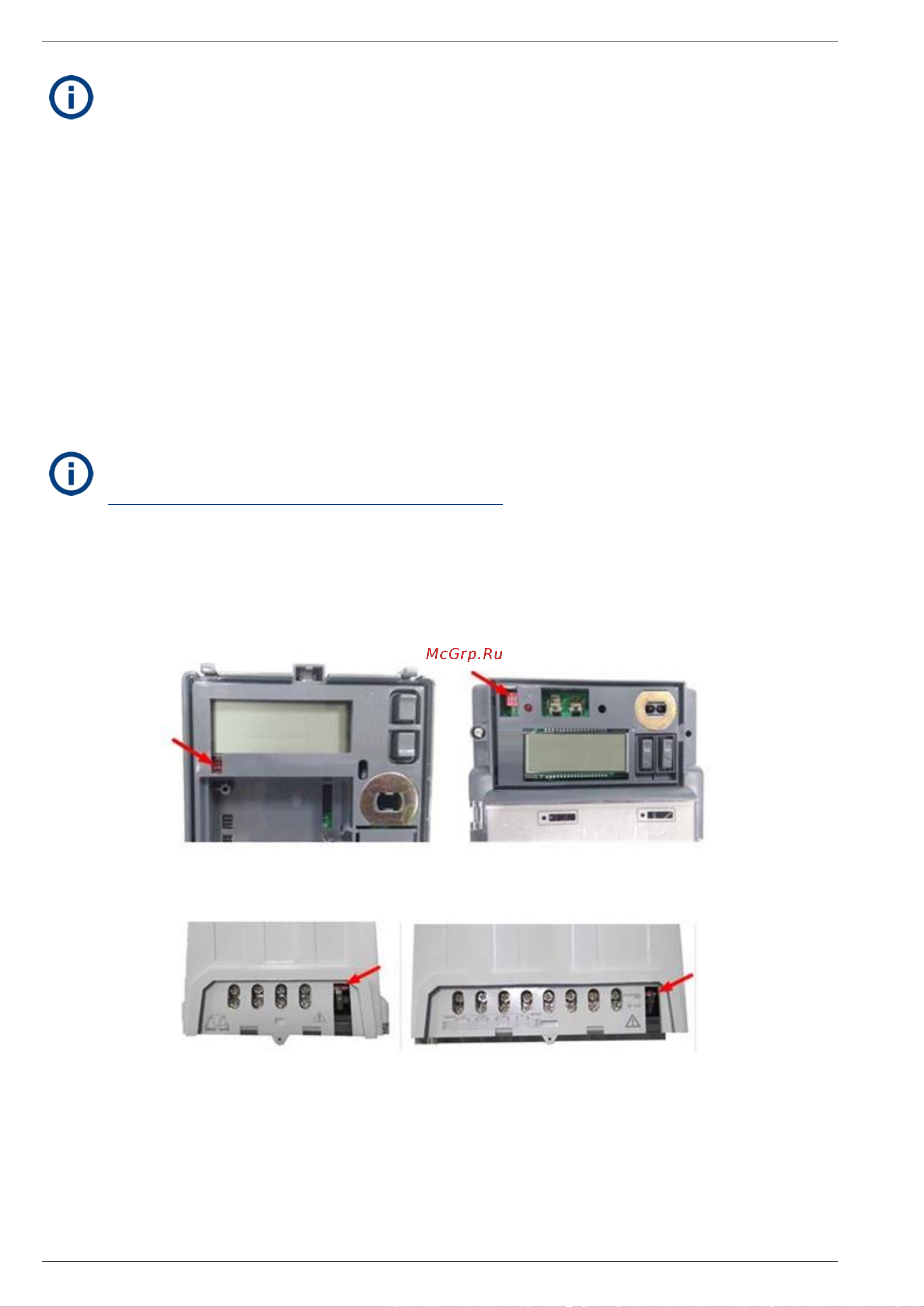

Рисунок 4.1 – Расположение переключателя блокировки управления
нагрузкой счетчиков «Меркурий 204» (слева) и «Меркурий 234» (справа)
Рисунок 4.2 – Расположение переключателя блокировки управления
нагрузкой счетчиков «Меркурий 208» (слева) и «Меркурий 238» (справа)
Для блокировки управления нагрузкой следует установить переключатель в
положение «ON» (все контактные группы). При этом программно устанавливается режим
управления нагрузкой «0».
Для разрешения управления нагрузкой следует установить переключатель в
исходное положение и программно изменить режим управления «0» на требуемый.
