Karcher HDS 2000 Super [17/185] Diagram of the appliance
![Karcher HDS 2000 Super [17/185] Diagram of the appliance](/views2/1001118/page17/bg11.png)
HDS 2000 Super
GB
17

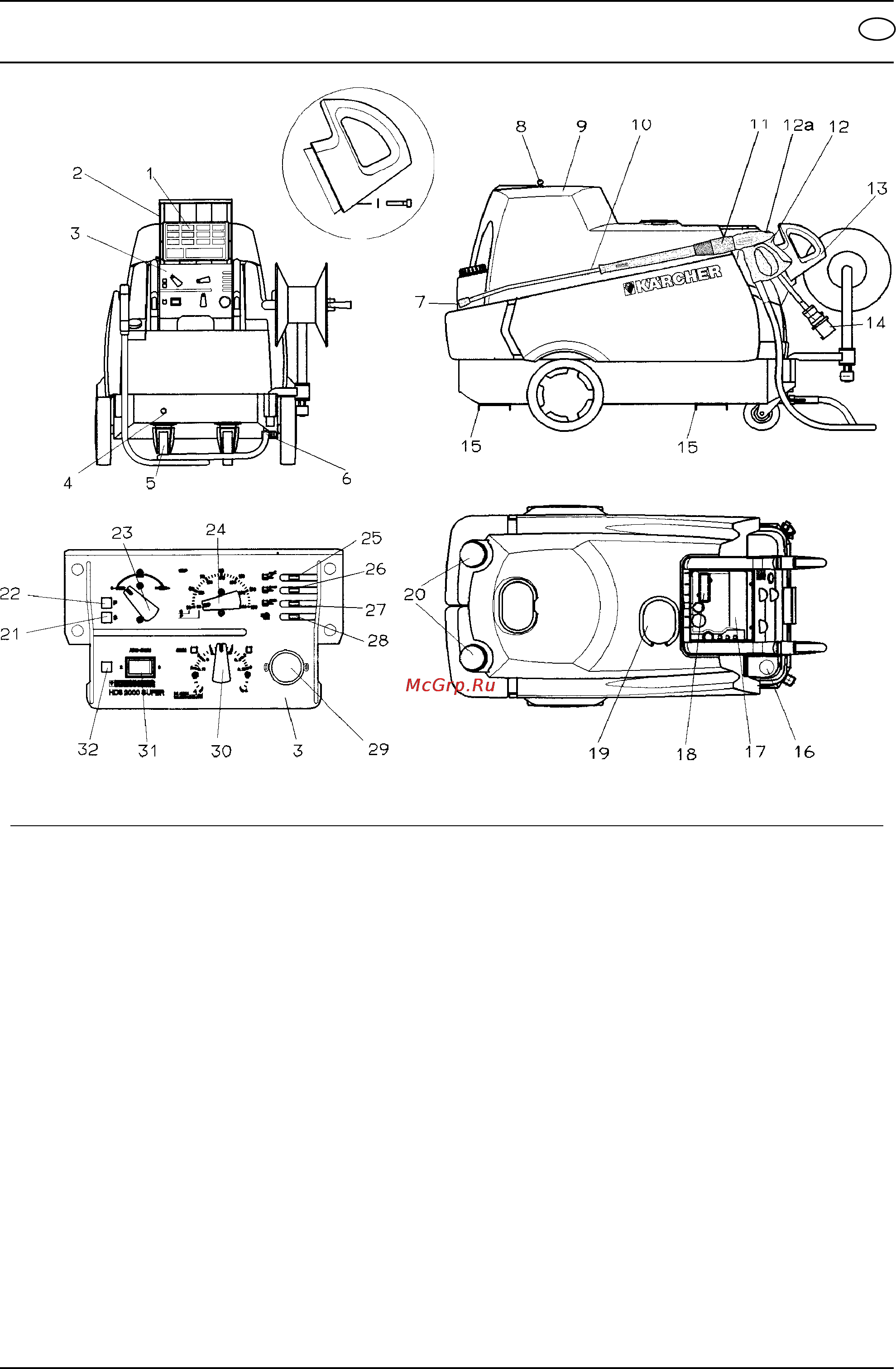

1. Diagram of the appliance
18 Service/fault indicator window
19 Filler hole for liquid softener
20 Filler hole for detergents (x 2)
21 Warning light – SERVICE
22 Warning light – FAULT
23 Unit main switch
24 Temperature regulator
25 Indicator light – FUEL
26 Indicator light – LIQUID SOFTENER
27 Indicator light – DETERGENT
28 Warning light – INCORRECT MOTOR
ROTATION, reverse polarity of power
supply
29 Pressure gauge
30 Detergent metering valve
31 ON/OFF switch for automatic detergent
control (AUTO-CHEM)
32 Indicator light – detergent supply for
AUTO-CHEM
1 Summary of operating instructions
2 Cover flap for storage compartment
3 Instrument panel
4 Water inlet
5 Swivel caster with parking brake
6 High-pressure outlet (x 2)
7 High-pressure nozzle
8 Unit cover lock
9 Unit cover
10 Spray lance
11 Pressure and flow control
(Servopress)
12 Spraying handgun with high-pressure hose
12a Safety catch of hand-held spray gun
13 Push handle
14 Power supply connection with polarity-
reversing plug
15 Support rails for use with forklift
16 Fuel tank inlet
17 Storage compartment for accessories
