HDS 2000 Super
P
83

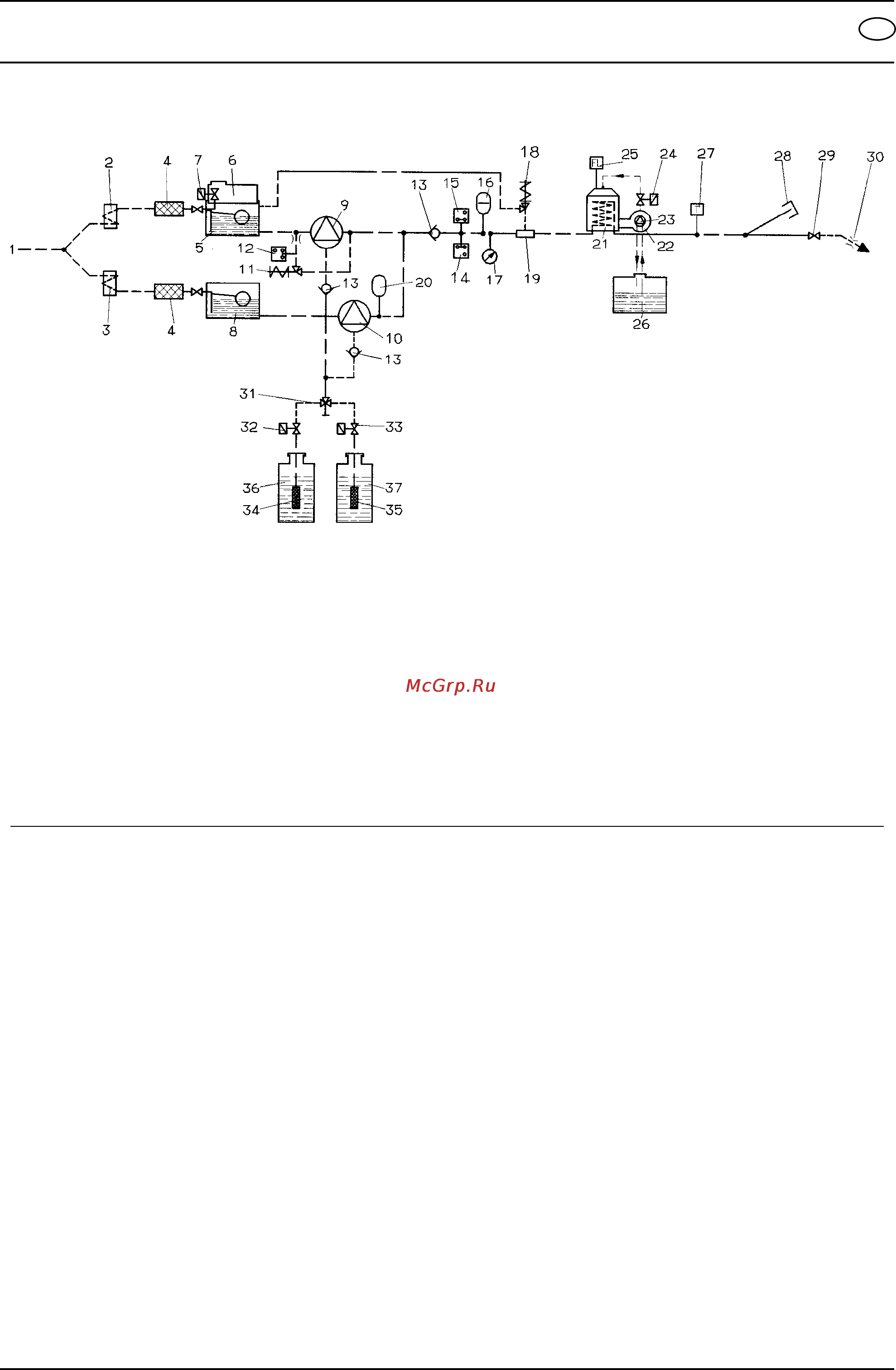

2. Fluxograma
1 Ligação de água
2 Refrigeração por água - motor 1
3 Refrigeração por água - motor 2
4 Filtro de água
5 Caixa de flutuador 1
6 Reservatório de descalcificante líquido
(DGT)
7 Válvula magnética DGT
8 Caixa de flutuador 2
9 Bomba de alta pressão 1
10 Bomba de alta pressão 2
11 Válvula de descarga
12 Interruptor de pressão 10 bar
13 Válvula de retenção
14 Interruptor de pressão 30 bar
15 Interruptor de pressão 100 bar
16 Amortecedor de vibrações
17 Monómetro
18 Válvula de segurança
19 Dispositivo de segurança de falta de água
20 Amortecedor de vibrações
21 Esquentador de água corrente
22 Ventilador do queimador
23 Bomba de combustível
24 Válvula de falta de combustível
25 Dispositivo de controlo da chama
26 Tanque de combustível
27 Regulador da temperatura
28 Tampa de fecho saída de alta pressão 2
29 Pistola pulverizadora manual
30 Bocal de alta pressão
31 Válvula de dosagem dupla do produto de
limpeza
32 Válvula mágnética de produto de limpeza 1
33 Válvula mágnética de produto de limpeza 2
34 Sensor do nível de produto de limpeza 1
com filtro
35 Sensor do nível de produto de limpeza 2
com filtro
36 Reservatório de produto de limpeza 1
37 Reservatório de produto de limpeza 2
