Karcher HDS 2000 Super [70/185] Esquema de flujo
![Karcher HDS 2000 Super [70/185] Esquema de flujo](/views2/1001118/page70/bg46.png)
HDS 2000 Super
70
E

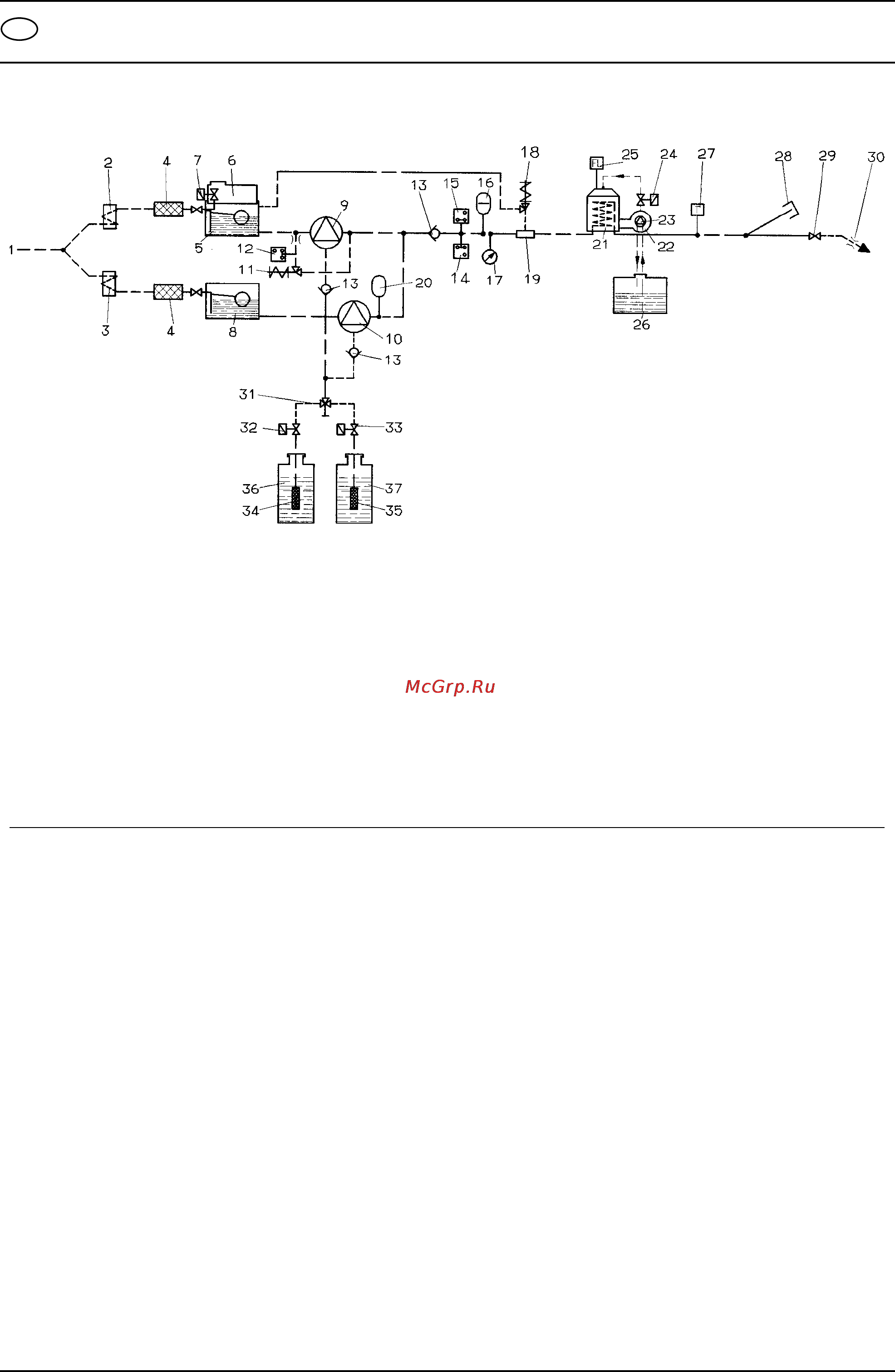

2. Esquema de flujo
1 Toma de agua del aparato
2 Circuito de refrigeración por agua del motor 1
3 Circuito de refrigeración por agua del motor 2
4 Filtro de agua
5 Depósito con válvula de flotador 1
6 Depósito para el antiincrustante líquido (DGT)
7 Electroválvula del antiincrustante líquido (DGT)
8 Depósito con válvula de flotador 2
9 Bomba de alta presión 1
10 Bomba de alta presión 2
11 Válvula de derivación (o by-pass)
12 Presostato, 10 bares
13 Válvula de retención
14 Presostato, 30 bares
15 Presostato, 100 bares
16 Amortiguador de vibraciones
17 Manómetro
18 Válvula de seguridad
19 Seguro contra la falta de agua
20 Amortiguador de vibraciones
21 Calentador instantáneo
22 Turbina del quemador
23 Bomba del combustible
24 Válvula contra la falta de combustible
25 Control de llamas
26 Depósito del combustible
27 Regulador de temperatura
28 Caperuza de cierre de la conexión (salida) de
alta presión 2
29 Pistola
30 Boquilla de alta presión
31 Doble válvula dosificadora del detergente
32 Electroválvula del combustible 1
33 Electroválvula del combustible 2
34 Sonda indicadora del nivel del detergente 1 con
filtro
35 Sonda indicadora del nivel del detergente 2 con
filtro
36 Depósito de detergente 1
37 Depósito de detergente 2
