HDS 2000 Super
44
I

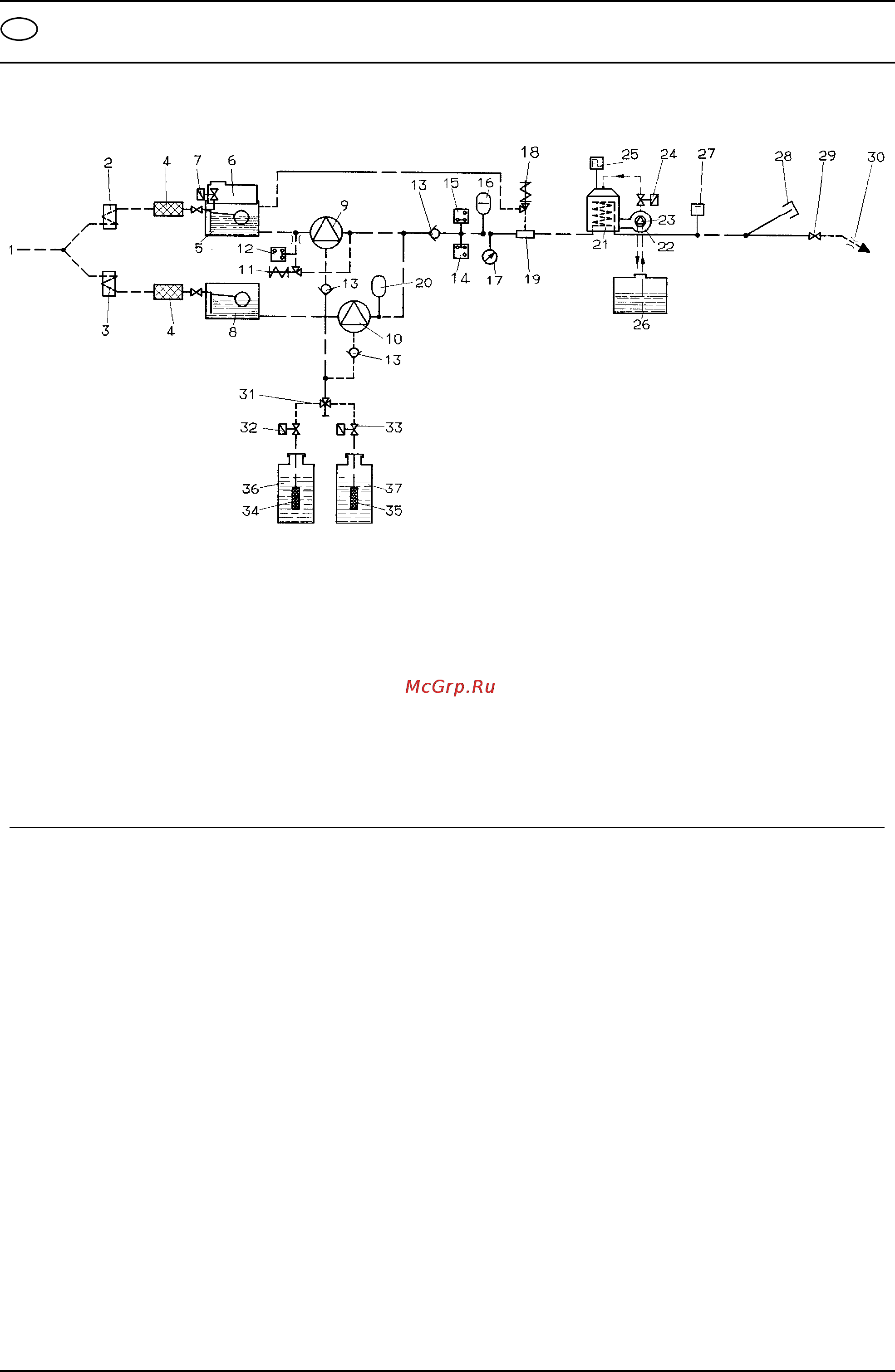

2. Schema idraulico
1 Raccordo per l’acqua
2 Raffreddamento ad acqua motore 1
3 Raffreddamento ad acqua motore 2
4 Filtro acqua
5 Serbatoio a galleggiante 1
6 Serbatoio liquido addolcitivo (DGT)
7 Elettrovalvola DGT
8 Serbatoio a galleggiante 2
9 Pompa ad alta pressione 1
10 Pompa ad alta pressione 2
11 Valvola di scarico
12 Pressostato 10 bar
13 Valvola di ritegno
14 Pressostato 30 bar
15 Pressostato 100 bar
16 Ammortizzatore
17 Manometro
18 Valvola di sicurezza
19 Dispositivo di sicurezza mancanza acqua
20 Ammortizzatore
21 Scaldacqua a flusso continuo
22 Soffiante del bruciatore
23 Pompa di alimentazione combustibile
24 Valvola mancanza combustibile
25 Pirostato
26 Serbatoio carburante
27 Termostato
28 Coperchio uscita per alta pressione 2
29 Pistola a spruzzo
30 Ugello per alta pressione
31 Valvola dosatrice detergente doppia
32 Elettrovalvola detergente 1
33 Elettrovalvola detergente 2
34 Sonda di livello 1 con filtro
35 Sonda di livello 2 con filtro
36 Serbatoio detergente 1
37 Serbatoio detergente 2
