HDS 2000 Super
NL
57

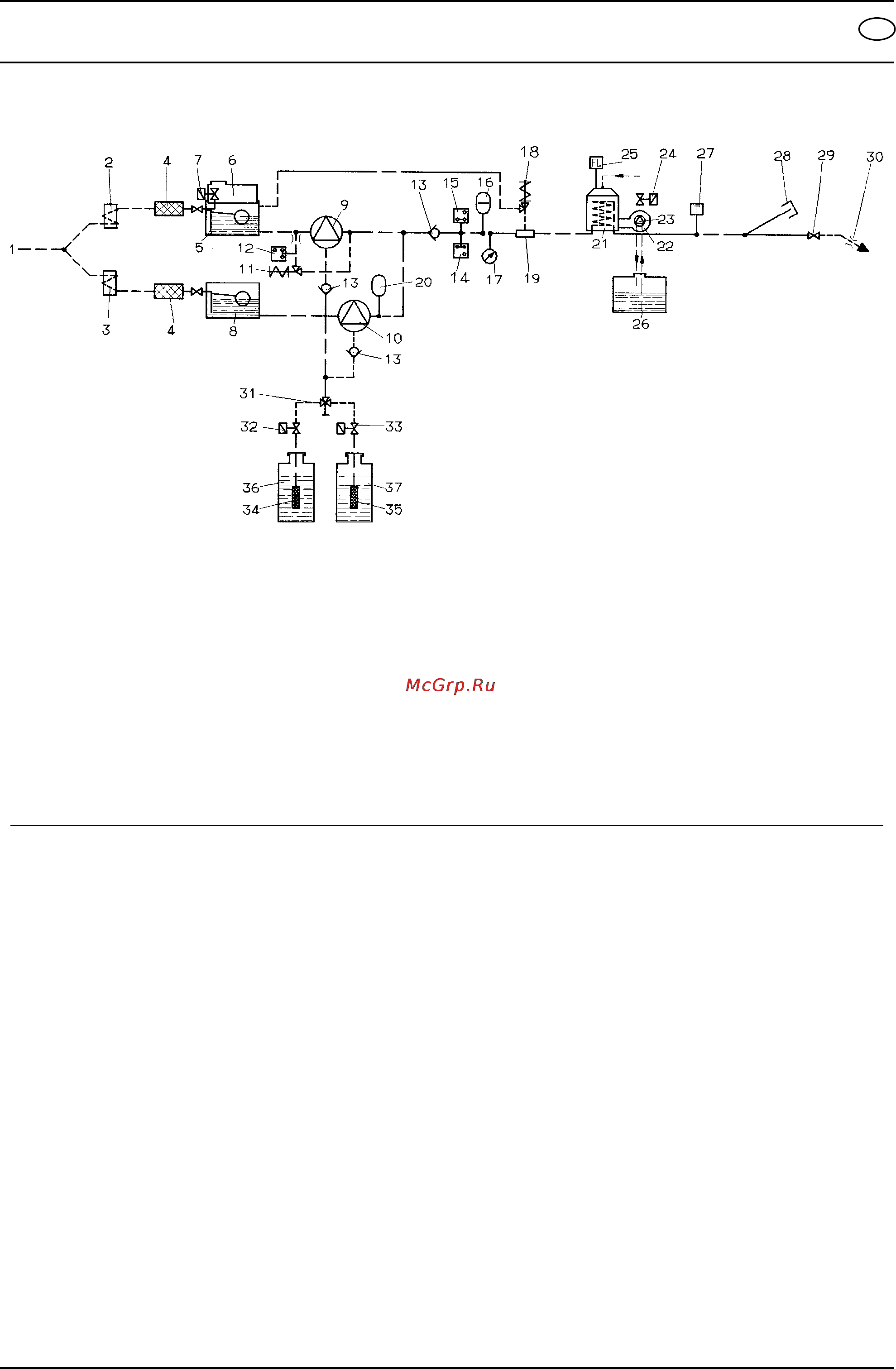

2. Stroomschema
1 Wateraansluiting
2 Waterkoeling motor 1
3 Waterkoeling motor 2
4 Waterfilter
5 Vlotterbak
6 Reservoir vloeibaar onthardingsmiddel (DGT)
7 Magneetventiel DGT
8 Vlotterkast 2
9 Hogedrukpomp 1
10 Hogedrukpomp 2
11 Overstroomklep
12 Drukschakelaar 10 bar
13 Terugslagklep
14 Drukschakelaar 30 bar
15 Drukschakelaar 100 bar
16 Trillingsdemper
17 Manometer
18 Veiligheidsventiel
19 Watergebrekbeveiliging
20 Trillingsdemper
21 Doorstroomtoestel
22 Branderventilator
23 Brandstofpomp
24 Brandstofgebrekventiel
25 Vlambewaking
26 Brandstoftank
27 Temperatuurregelaar
28 Afsluitklep hogedrukuitgang 2
29 Spuitpistool
30 Hogedruksproeier
31 Dubbel doseerventiel voor reinigingsmiddel
32 Magneetventiel voor reinigingsmiddel 1
33 Magneetventiel voor reinigingsmiddel 2
34 Niveausensor 1 voor reinigingsmiddel met
filter
35 Niveausensor 2 voor reinigingsmiddel met
filter
36 Reservoir 1 voor reinigingsmiddel
37 Reservoir 2 voor reinigingsmiddel
