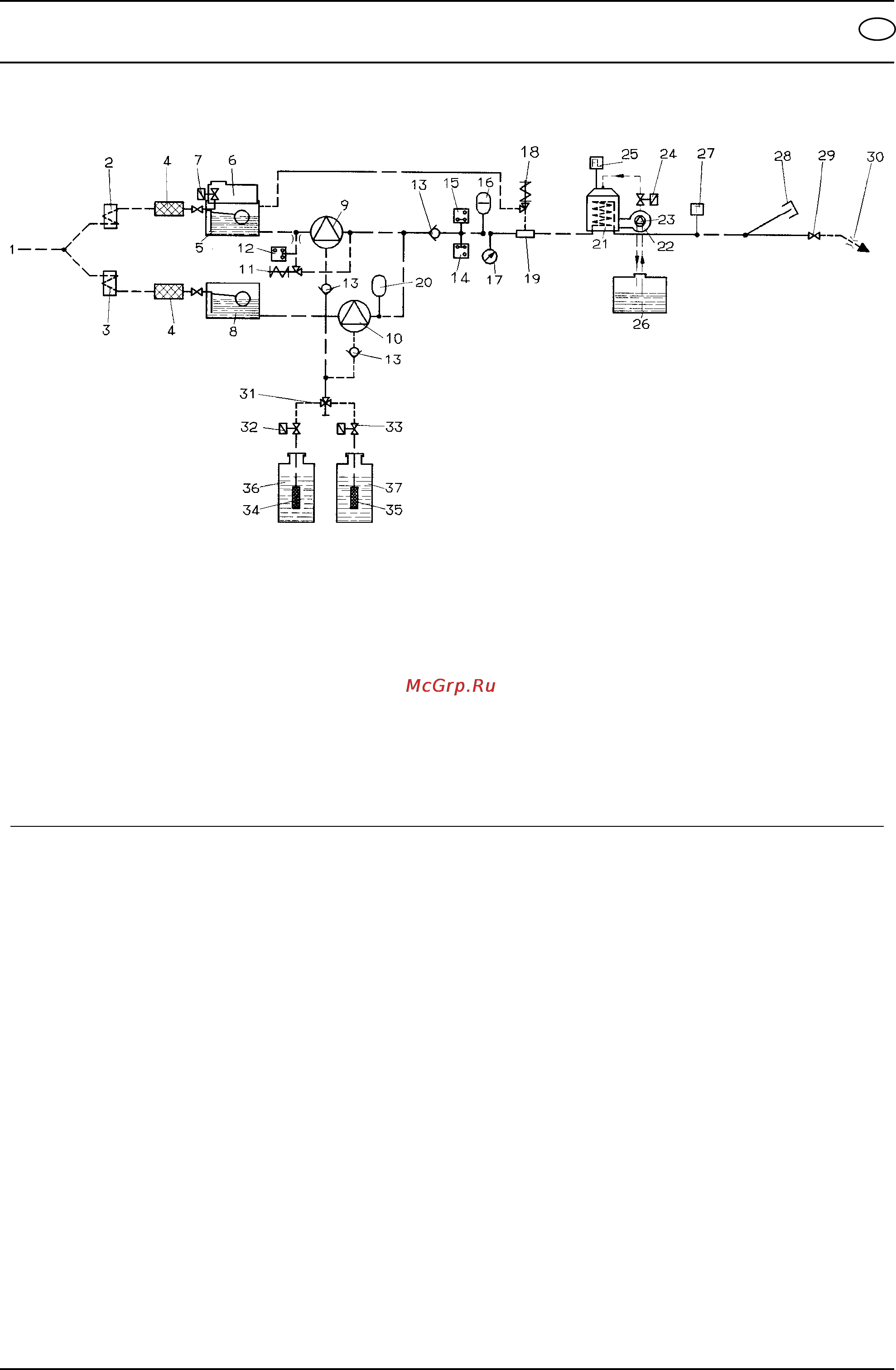

2. Fließschema
1 Wasseranschluß
2 Wasserkühlung Motor 1
3 Wasserkühlung Motor 2
4 Wasserfilter
5 Schwimmerkasten 1
6 Behälter Enthärterflüssigkeit (DGT)
7 Magnetventil DGT
8 Schwimmerkasten 2
9 Hochdruckpumpe 1
10 Hochdruckpumpe 2
11 Überströmventil
12 Druckschalter 10 bar
13 Rückschlagventil
14 Druckschalter 30 bar
15 Druckschalter 100 bar
16 Schwingungsdämpfer
17 Manometer
18 Sicherheitsventil
19 Wassermangelsicherung
20 Schwingungsdämpfer
21 Durchlauferhitzer
22 Brennergebläse
23 Brennstoffpumpe
24 Brennstoffmangelventil
25 Flammüberwachung
26 Brennstofftank
27 Temperaturregler
28 Verschlußkappe Hochdruckausgang 2
29 Handspritzpistole
30 Hochdruckdüse
31 Reinigungsmittel-Doppel-Dosierventil
32 RM-Magnetventil 1
33 RM-Magnetventil 2
34 RM-Niveaufühler 1 mit Filter
35 RM-Niveaufühler 2 mit Filter
36 RM-Behälter 1
37 RM-Behälter 2
