HDS 2000 Super
F
31

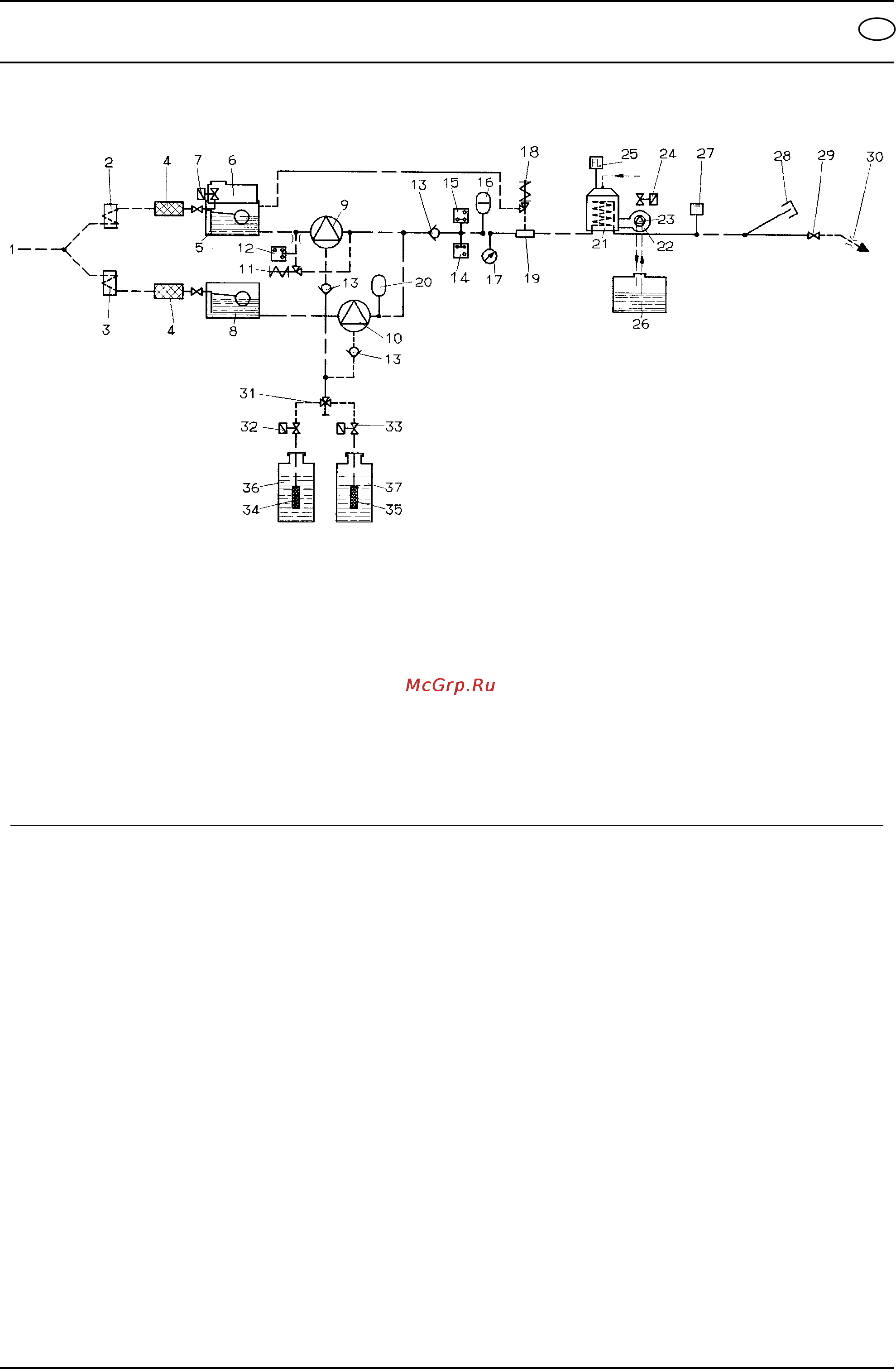

2. Schéma d’écoulement
1 Prise d’eau
2 Circuit de refroidissement à l’eau du moteur 1
3 Circuit de refroidissement à l’eau du moteur 2
4 Filtre à eau
5 Bac à flotteur 1
6 Réservoir à liquide adoucisseur (DGT)
7 Electrovanne DGT
8 Bac à flotteur 2
9 Pompe haute pression 1
10 Pompe haute pression 2
11 Vanne de surpression
12 Pressostat 10 bars
13 Vanne à clapet antiretour
14 Pressostat 30 bars
15 Pressostat 100 bars
16 Ballon amortisseur de vibrations
17 Manomètre
18 Vanne de sécurité
19 Sécurité de manque d’eau
20 Ballon amortisseur de vibrations
21 Chauffe-eau instantané
22 Soufflerie du brûleur
23 Pompe à combustible
24 Vanne de manque de combustible
25 Surveillance de la flamme
26 Réservoir de combustible
27 Thermostat
28 Capuchon obturant la sortie haute pression 2
29 Poignée-pistolet
30 Buse haute pression
31 Vanne double doseuse de détergent
32 Electrovanne du détergent 1
33 Electrovanne du détergent 2
34 Capteur de niveau du détergent 1, avec filtre
35 Capteur de niveau du détergent 2, avec filtre
36 Réservoir du détergent 1
37 Réservoir du détergent 2
