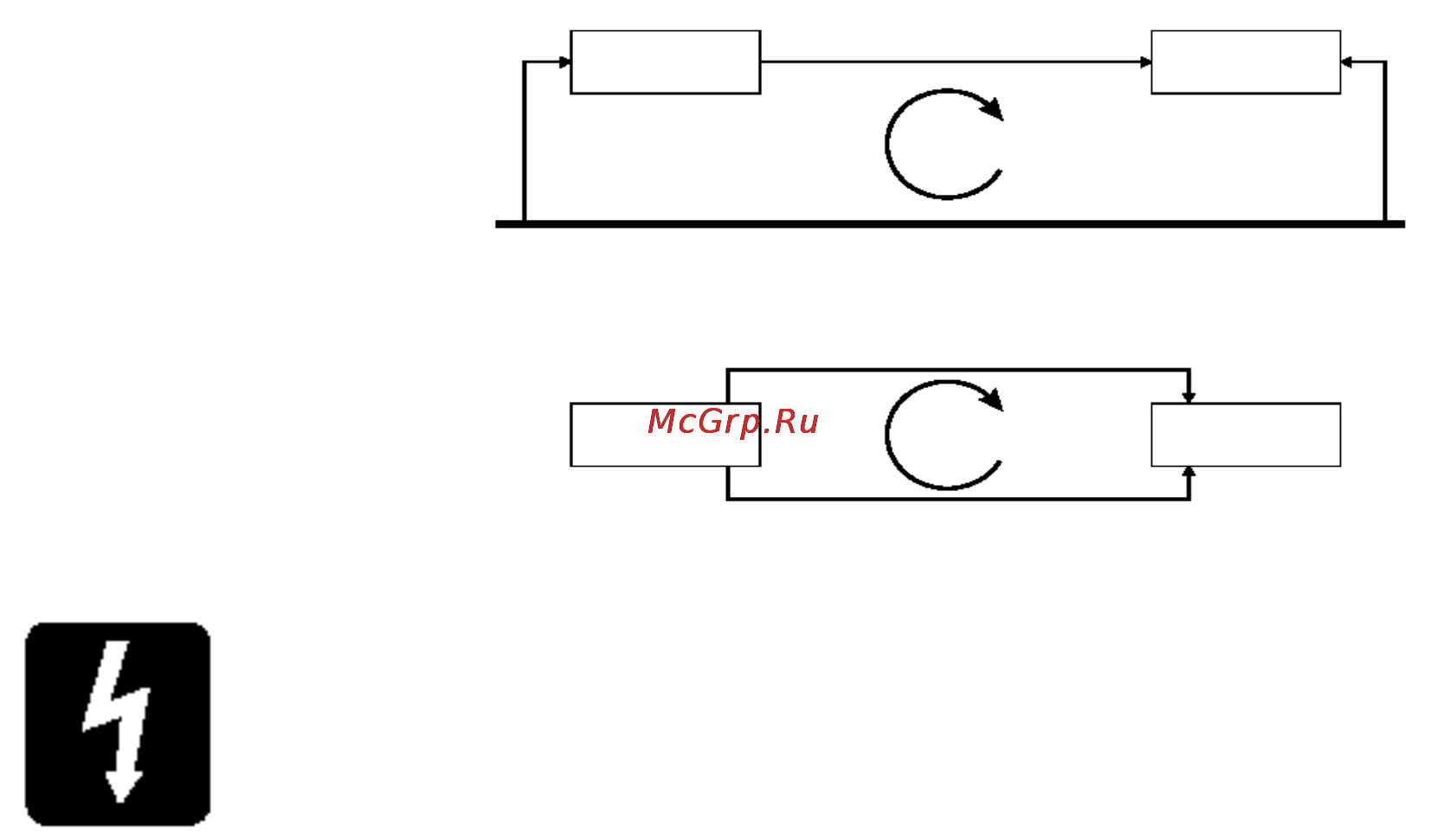

Головные телефоны Выход PHONES выполнен на 3 х полюсном стерео джеке 1 4 и разведен как стерео выход что идеально подходит для головных телефонов с импедансом 200 Ом или выше Не рекомендуется использовать головные телефоны с импедансом 8 Ом Полярность Фаза Вероятно вы знакомы с понятием полярности электрических сигналов и вытекающей из этого исключительной важности балансировки аудио сигналов Точно также как симмет ричный сигнал высокоэффективен при нейтрализации нежелательной помехи так и два микрофона снимающие одинаковый сигнал могут дать либо нейтрализацию либо приве сти к серьезным искажениям сигнала если на одном из кабелей перепутана разводка уе и уе Это изменение фазы может стать реальной проблемой при близком расположе нии микрофонов и следовательно вы должны внимательно следить за правильным под ключением контактов при разводке аудио кабелей Заземление и экранирование Для получения оптимальной характеристики используйте по возможности симметрич ные подключения и проверьте чтобы все сигналы были привязаны к сплошной свобод ной от шумов точке заземления и чтобы у всех сигнальных кабелей экраны были подклю чены к земле При некоторых исключительных обстоятельствах для того чтобы избежать образования петли по земле проверьте чтобы все экраны кабелей и земли других сигна лов были подключены к земле только на своем источнике а не на обоих концах При неизбежности использования несимметричных подключений уменьшить шумы мож но следующими способами На INPUTS входах выполните рассогласование на источнике и используйте двойной экранированный кабель так как если бы он был симметричным На OUTPUTS выходах подключите сигнал к выходному контакту ve а землю выходного устройства к ve При использовании двойного экранированного кабеля подключите эк ран только на стороне микшера Не размещайте аудио кабели или аудио оборудование близко к тиристорным устрой ствам диммера или кабелям питания Значительное улучшение устойчивости к шумам можно получить при использовании низ коимпедансных источников таких как высококачественные профессиональные микро фоны или выходные сигналы с большинства современного аудио оборудования Избегай те использовать дешевые высокоимпедансные микрофоны которые могут страдать от помех вызываемых большой длиной кабеля даже при его хорошем качестве Заземление и экранирование немного походит на черную магию и высказанные выше предположения это всего лишь руководства к действию Если ваша система по прежнему шумит то возможно что это вызвано наличием петли заземления Ниже показаны два примера возникновения петли Аудио с подключен Основная земля пример 2 Левый сигнал с подключенной землей Правый сигнал с подключенной землей Внимание Ни при каких условиях не отключайте землю кабеля питания от основного провода питания 11
