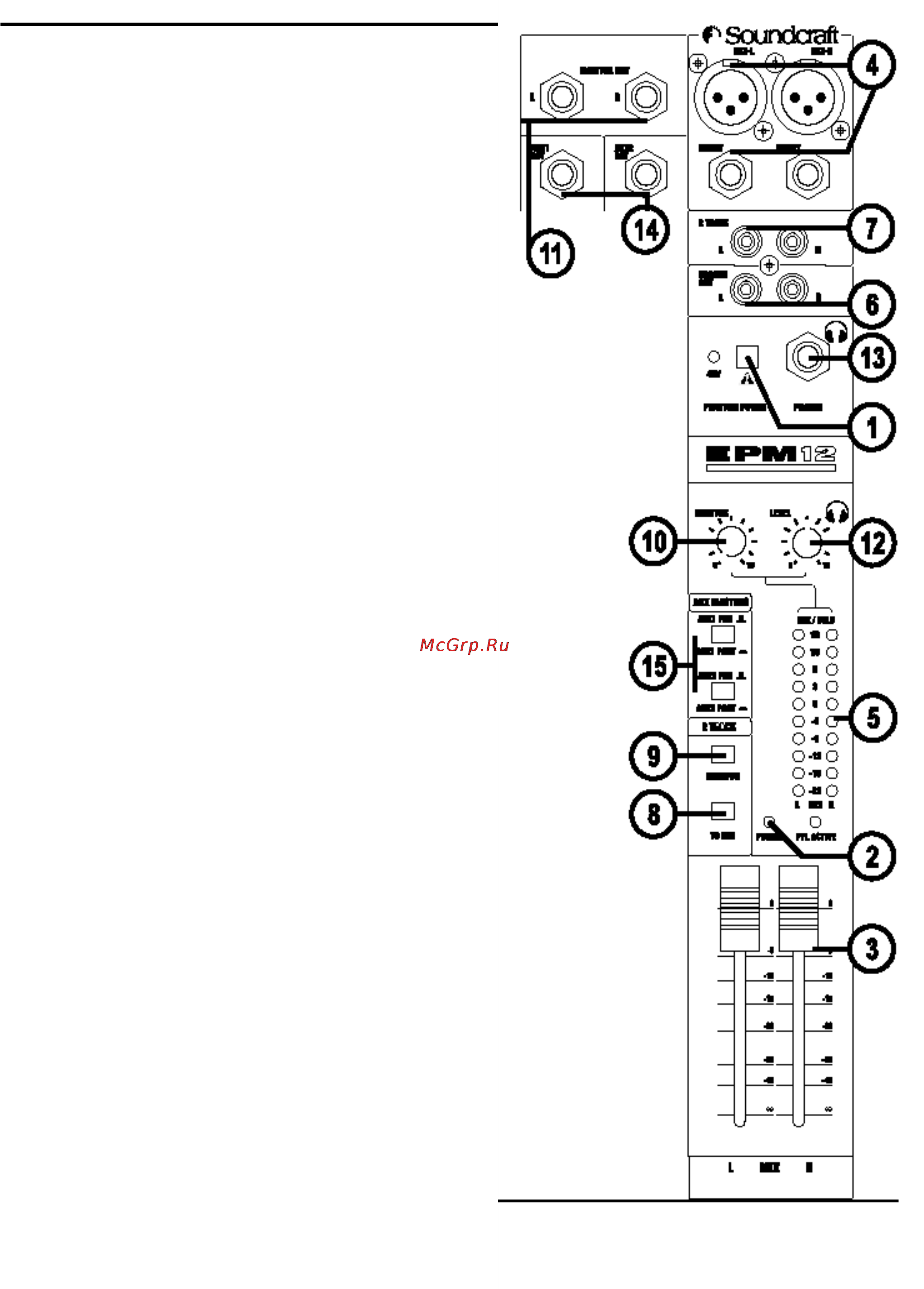

Мастер секция____________________________ 1 Фантомное питание Для большинства профессиональных конденсаторных микрофо нов необходимо наличие фантомного питания PHANTOM POWER Фантомное питание это способ подачи питающего напряжения по тем же проводам по которым подается микро фонный сигнал Для подачи фантомного питания 48 В на все микрофонные MIC входы нажмите на переключатель При активации фантомного питания загораются расположенные ря дом светодиодные индикаторы Предупреждение Будьте внимательны при использовании не симметричных микрофонов так как фантомное питание может привести к их повреждению Симметричные динамические мик рофоны могут быть использованы при включенном фантомном питании для получения руководства обратитесь к производите лю микрофона Перед включением фантомного питания необходимо подключить все микрофоны и установить все выходные фейдеры на мини мальное значение чтобы избежать повреждения внешнего обо рудования 2 Индикатор питания При подаче питания на консоль загорается светодиодный инди катор 3 Мастер фейдеры Мастер фейдеры устанавливают окончательный уровень выход ных сигналов MIX Для каждого выхода имеются отдельные фей деры При правильной установке входного усиления GAIN они должны находиться в положении близком к отметке О Это обеспечивает максимальный ход фейдеров и плавную регули ровку 4 Выходы MIX и INSERT Микс и разрывы Левый и Правый выходы микса подаются с разъемов XLR как симметричные сигналы Точки разрыва микса выполнены на 3х полюсном стерео джеке1 4 и являются несимметричными 6 Индикаторные измерители Трехцветный индикаторный измеритель пикового уровня обыч но отображает уровень Левого и Правого выходов Микса обес печивая таким образом постоянное предупреждение о появле нии чрезмерных пиков в уровне синала которые могут привести к перегрузке Для обеспечения оптимальной характеристики примите меры к тому чтобы уровень сигнала находился в желтой секции пиковых уровней Также при слишком низком уровне выходного сигнала и его сла бой регистрации на всех измерителях уровень фоновых шумов может стать значительным Для получения оптимальных харак теристик следите за установкой уровня входных сигналов При нажатии на любой из переключателей PFL индикатор пере ключается на отображение выбранного PFL сигнала в монофо ническом режиме загорается светодиодный индикатор PFL ACTIVE 19
