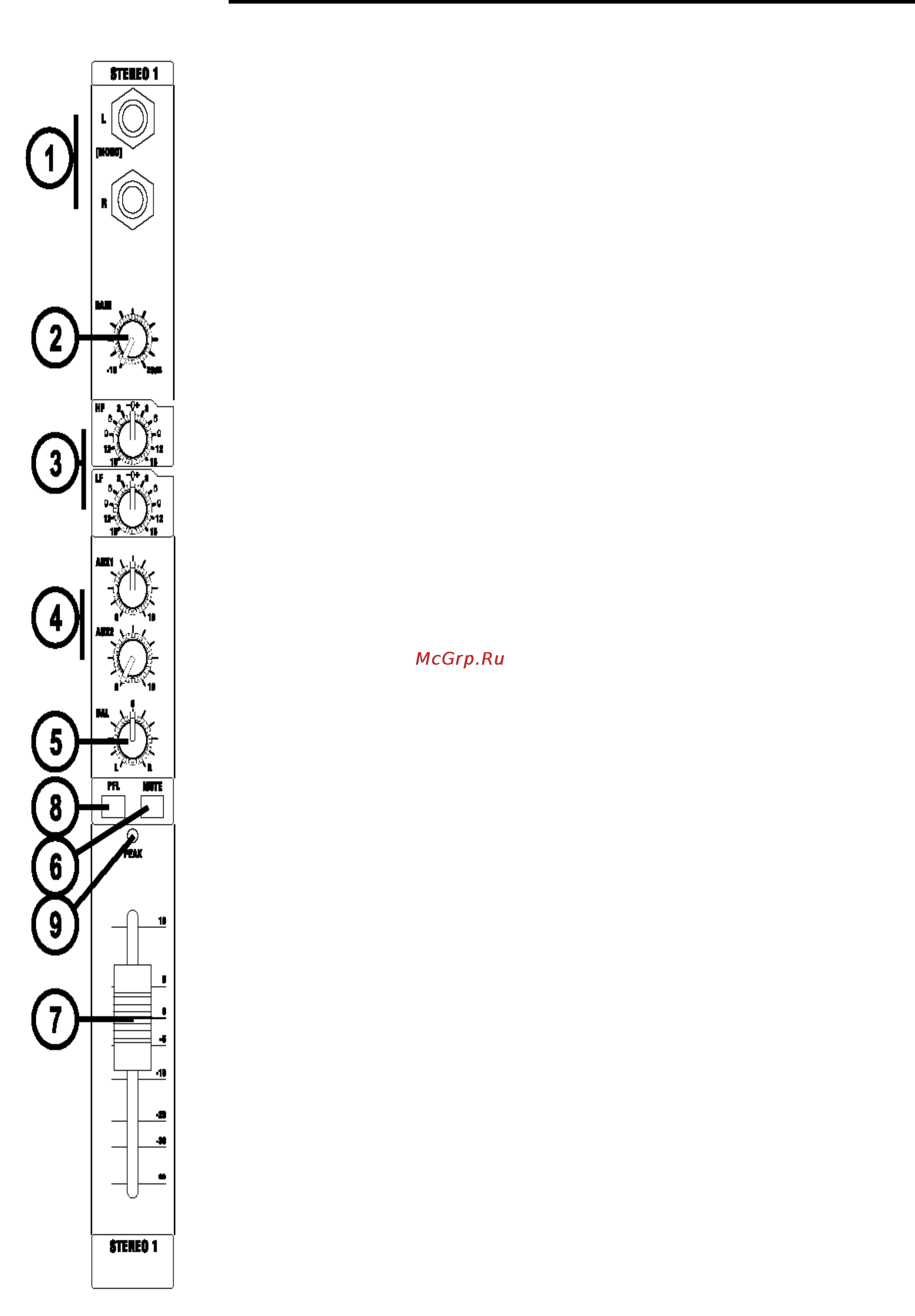

Стереофонические входные каналы muoi 1 INPUTS STEREO 1 2 Стереофонические входы 1 2 Подключается 3 х полюсный стерео джек 1 4 TRS Используйте эти входы для подклю чения клавишных инструментов драм машин синтезаторов кассетных устройств или устройств обработки сигнала Входы являются симметричным для низкого шума и поддер живают высокое качество сигнала от профессионального оборудования но тем не менее вы можете использовать несимметричные источника выполнив разводку джеков как показано в разделе Подключение хотя при этом необходимо делать длину кабелей как можно короче Монофонические источники могут быть использованы только при подклю чении к левому джеку 2 Усиление Gain Регулятор установки уровня сигнала 3 Эквалайзер иг HF EQ ВЧ эквалайзер Поверните ручку направо для подъема высоких частот выше и добавления четкости пер куссии драм машин синтезаторов и электронных инструментов Поверните ручку налево для обрезания этих частот и уменьшения свиста или чрезмерного шипения Регулятор имеет полочную АЧХ дающую 15дБ подъема или завала на частоте 12 кГц LFEQ Поверните ручку направо для подъема низких частот и добавления дополнительной энер гии синтезаторам гитарам и ударникам Поверните налево для уменьшения шума гулко сти или улучшения нечеткого звука Регулятор имеет полочную АЧХ дающую 15дБ подъе ма или завала на частоте 60 Гц 4 Aux Sends Посылы Aux Используются для установки отдельных миксов для FOLDBACK EFFECTS или записи а комбинация каждого Aux Send смикширована на соответствующем Aux Output на задней панели Для Эффектов удобно выполнять плавный подъем уровня сигнала вверх или вниз с помощью фейдера так называемый POST FADE постфейдерный сигнал а при подаче сигнала на Foldback или Monitor очень важно чтобы посыл был независим от фейдера так называемый PRE FADE префейдерный сигнал AUX SEND 1 и 2 могут быть переключены между режимами пре и пост фейдера смотрите описание мастер секции на стр 20 21 На потенциометры посыла подается монофони ческая сумма левого и правого сигналов 5 BALANCE Балансировка Этот регулятор устанавливает количество сигнала данного канала подаваемого на Левую и Правую шины MIX позволяя выполнять балансировку источника сигнала в стерео изоб ражении При повороте регулятора до упора налево или направо сигнал подается только на одну сторону микса При установке регулятора в центральное фиксированное положе ние обеспечивается единичное усиление 6 MUTE Мьютирование При отжимании переключателя MUTE включаются все выходы с канала при включении переключателя MUTE все выходы мьютируются ТЕНЕО1 17
