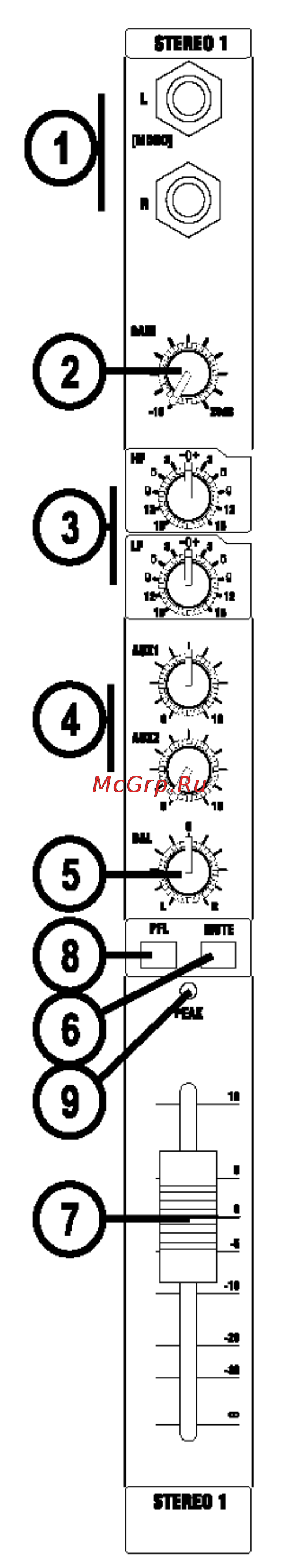

7 FADER фейдер muoi 60 мм фейдер позволяет получить равномерную плавную регулировку общего уровня сигнала на полосе канала позволяя выполнить точную балансировку различных источников сигнала микшируемых в Мастер секции При правильной установке вход ного GAIN усиления вы получаете больше возможностей регулировки обеспечи вая полный ход фейдера Для установки соответствующего уровня сигнала смотри те раздел Начальная установка на стр 22 10 PFL При нажатии на фиксирующийся переключатель PFL префейдерный и премьютированный сигнал подается на головные телефоны выход комнаты управления и индикаторы и заменяет MIX микс При активации PFL на мастер секции загора ется светодиодный индикатор PFL ACTIVE Эта функция удобна для прослушивания любого нужного входного сигнала и для выполнения регулировок или отслеживания проблем без прерывания основного микса При нажатии на PFL в любом месте консоли выходы Control Room Комната управления автоматически переключа ются с мониторинга на Mix Outputs Выходы Микса 11 PEAK LED пикового сигнала Светодиодный индикатора Этот светодиодный индикатор загорается при достижении уровня сигнала ограни чения на любой их трех контрольных точек a PRE EQ b POST EQ с POST FADE STERE01 18
