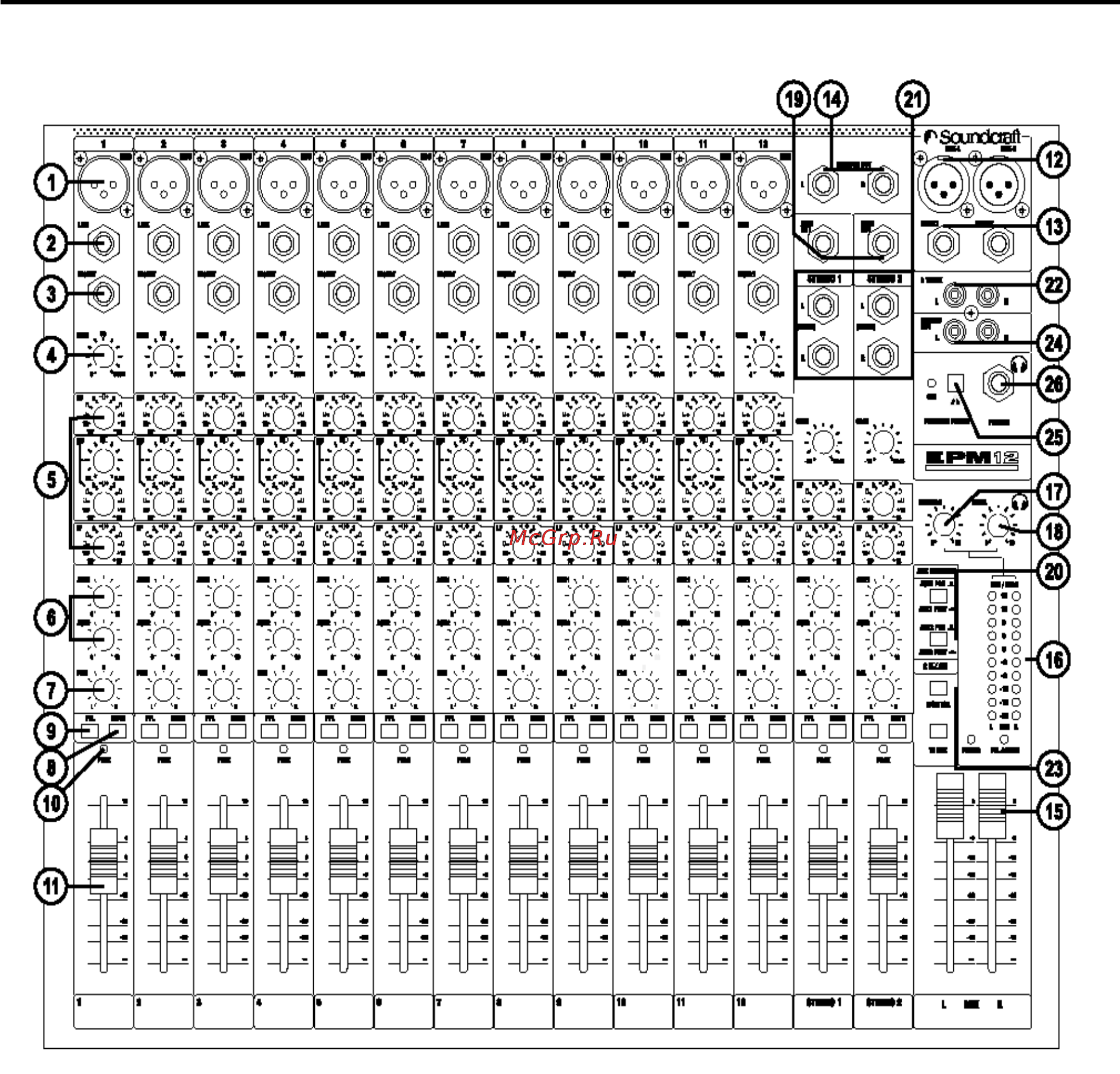

Обзор Научитесь работать за 60 секунд Чтобы вы как можно быстрее смогли начать работать сданным устройством вашему вниманию представляется краткое руководство по работе Здесь вы сможете найти краткую информацию по любой функции микшерной консоли 1 Вход MIC XLR Разъем подключения микрофонов При использовании конденсаторного микрофона проверьте подключение фантомного питания Для этого нажмите на переключатель расположенный в верхней части мастер секции Внимание Не подключайте фантомное питание перед подключением микрофона 2 Вход LINE 1 4 джек Разъем подключения линейных источников сигнала например синтезатор драм машина DI и так далее 3 Разъем INSERT POINT 1 4 джек Разъем подключения процессоров сигнала например компрессора гейта и так далее 4 Регулятор GAIN регулятор уменьшения или увеличения уровня входного сигнала 5 Эквалайзер регуляторы изменения тональности сигнала характер сигнала 6 Посылы AUX регуляторы изменения уровня сигнала на входе устройства процессора эффекта FX или мониторов исполнителя головные телефоны ушные сценические мониторы Для Aux 1 2 возможно переключение между префейдерным и постфейдерным включением 7 Регулятор PAN регулировка положения сигнала в стерео поле 8 Переключатель MUTE отключение прослушивания сигнала с канала сигналы post mute 9 PFL при нажатии на кнопку сигнал появляется на выходах монитора и головных телефонов Этот переключатель используется для просмотра пост EQ сигнала с канала 6
