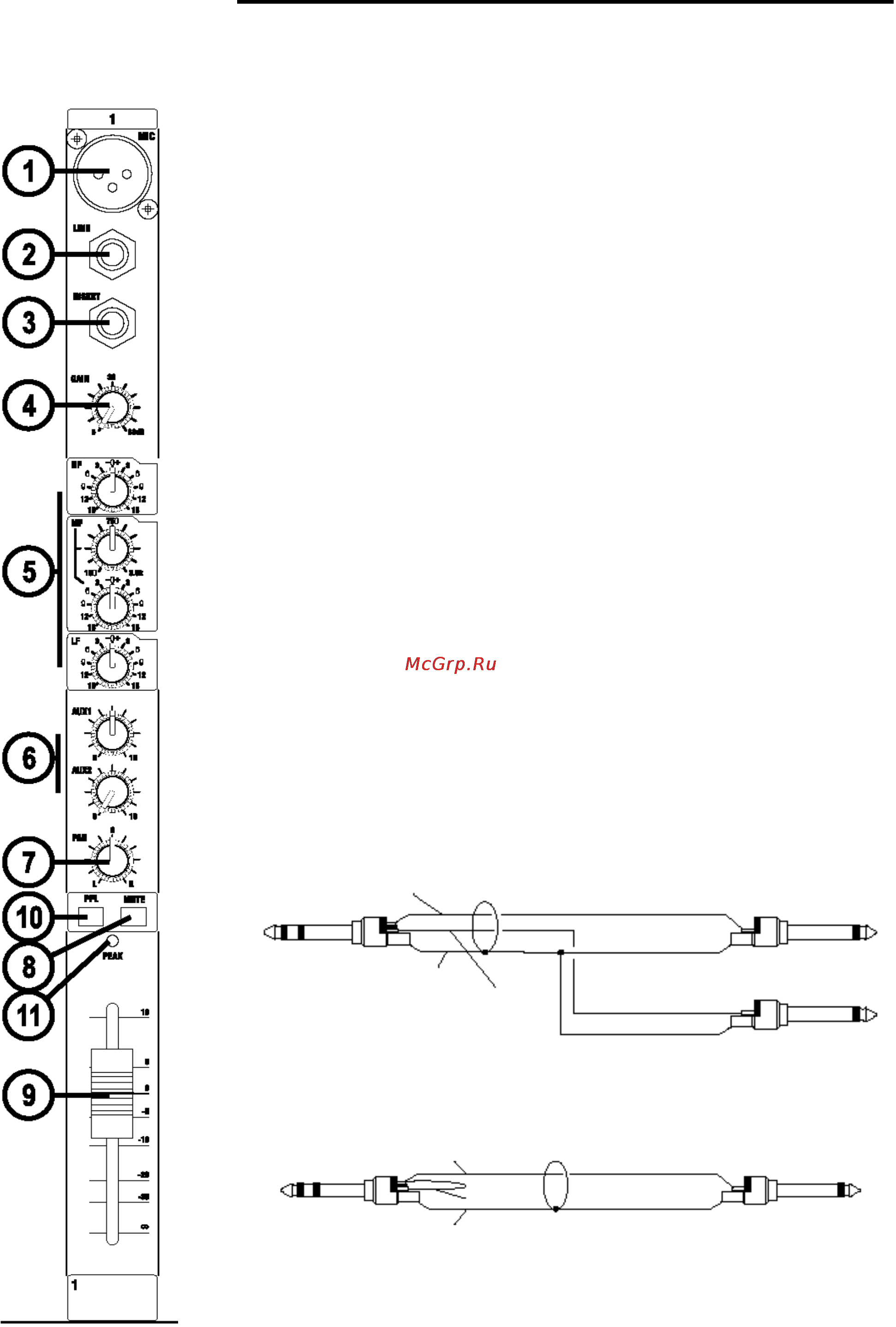

Монофонический входной канал__________________________ 1 MIC INPUT микрофонный вход К микрофонному входу подключаются разъемы выполненные на контактах типа XLR Этот вход сконструирован для работы с широким диапазоном симметричных и несимметричных сигналов Лучше всего использовать низкомпедансные профес сиональные динамические конденсаторные ленточные микрофоны Также можно использовать недорогие высокоимпедансные микрофоны но при этом уровень фоновых шумов будет выше При включении фантомного питания PHANTOM POWER переключатель расположен в верхней правой части микшера на разъем подается соответствующее напряжение питания необходимое для работы профессиональ ных конденсаторных микрофонов Подключайте конденсаторные микрофоны ТОЛЬКО при выключенном фантом ном питании 8В Для предупреждения возможного повреждения микшера или внешних устройств включение или выключение фантомного питания выполняй те ТОЛЬКО при убранных ВНИЗ фейдерах выходного сигнала Будьте внимательны при использовании несимметричных источников Наличие на пряжения фантомного питания на контактах 2 и 3 разъема XLR может привести к их повреждению При испльзовании линейного входа LINE отключите все микрофоны Уровень вход ного сигнала устанавливается с помощью ручки GAIN 2 LINE INPUT Линейный вход Подключается 3 х полюсный стерео джек 1 4 TRS Используйте этот вход для подключения источников сигнала отличных от микрофонных например клавиш ные инструменты драм машины синтезаторы кассетные устройства или DI гитар Вход является симметричным для низкого шума и высокого качества от професси онального оборудования но тем не менее вы можете использовать несимметрич ные источника выполнив разводку джеков как показано ниже хотя при этом необ ходимо делать длину кабелей как можно короче При использовании этого разъе ма необходимо отключить все сигналы с MIC входа Уровень входного сигнала установите с помощью ручки GAIN 3 Точка разрыва Insert Point Несимметричная пре ЕО точка разрыва представляет собой разрыв в траектории сигнала канала который позволяет добавить в траекторию сигнала лимитеры ком прессоры специальные ЕО или другие устройства обработки сигнала Разрыв пвеП это 3 х полюсный стерео джек 1 4 который обычно обходится При подключении джека траектория сигнала разрывается как раз перед секцией ЕО При необходимости Посыл может быть отведен в качестве альтернативного префейдерного пре ЕО прямого выхода с помощью провода с закороченных вместе наконечника и кольца так что траектория сигнала не прерывается посыл сигнала на внешнее устройство 4 Усиление Gain Эта ручка устанавливает количество сигнала с источника посылаемого на оставшу 14
