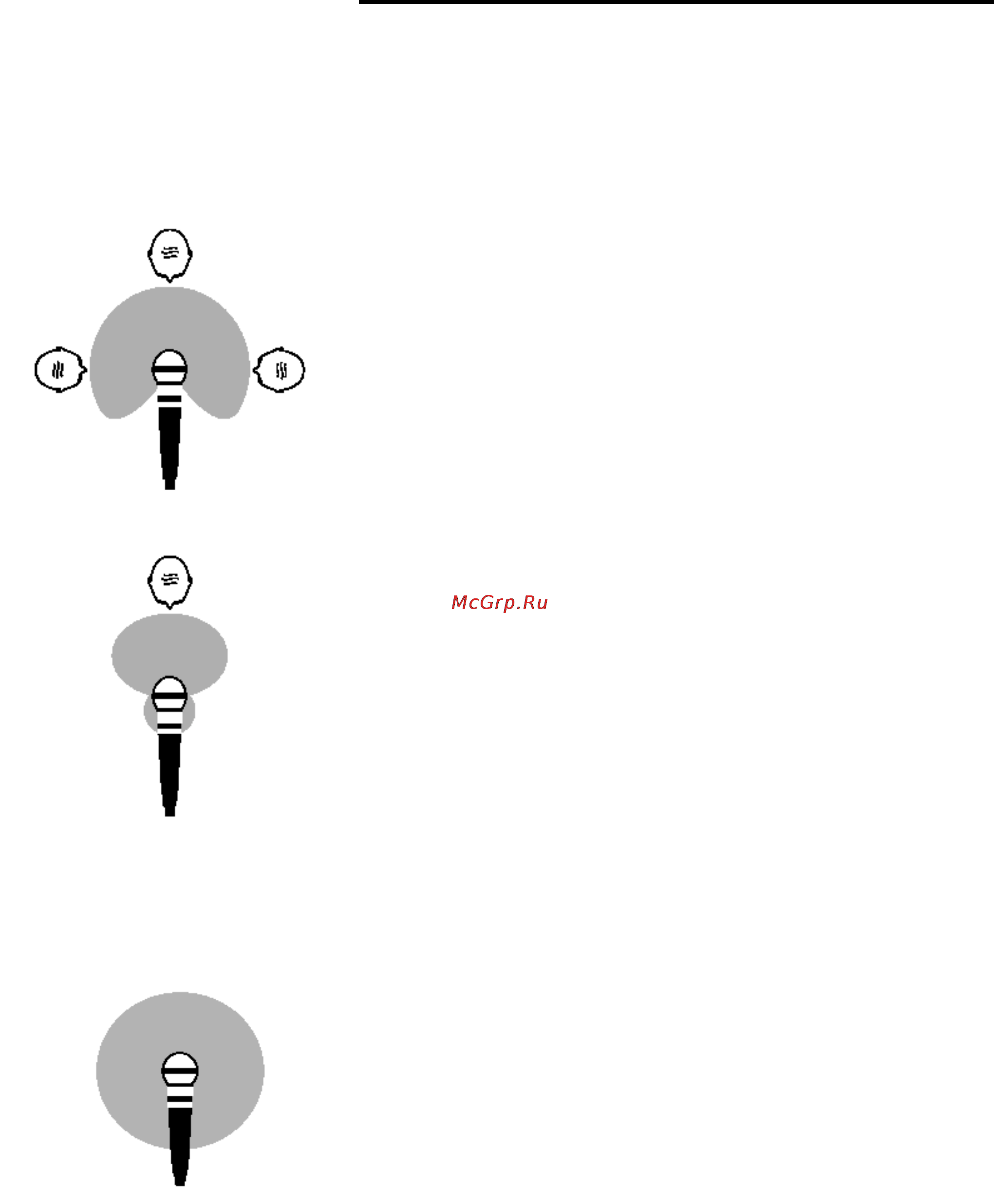

Работа с консолью ЕРМ Окончательный выходной сигнал с вашей аудиосистемы может может быть самым слабым звеном в цепи и особенно важно качество сигнала источни ка так как он является начальной точкой в данной цепи Точно также как вам необходимо ознакомиться с функциями управления микшера вы дол жны осознавать важность правильного выбора входов размещения микро фона и установок входного канала Тем не менее никакая тщательная уста новка не даст естественности и непредсказуемости живого представления Микшер должен быть настроен на обеспечение диапазона регулировки с запасом для компенсации возможного изменения положения микрофона и поглощающего эффекта большой аудитории различные акустические ха рактеристики начиная от проверки звука до непосредственного шоу Размещение микрофона кардиоидная характеристика е Для осуществления успешного усиления звука необходимо тщательное раз мещение микрофона и выбор соответствующего типа Диаграммы направ ленности на левом рисунке показывают различные характеристики звуко снимателя для большинства наиболее общих типов микрофонов Кардиоид ные микрофоны более чувствительны к звуку приходящему спереди и ги перкардиоидные микрофоны обладают более ровной направленностью с небольшим всплеском за микрофоном Эти типы микрофонов идеально подходят для записи вокалистов или инструментов где важно подавление ненужных звуков и уменьшение обратной связи Необходимо разместить микрофон физически как можно ближе к источнику звука для отсечения ненужных окружающих звуков Это позволяет устанавливать на микшере бо лее низкое усиление и избегать возникновения обратной связи Также для правильно подобранного и установленного микрофона не требуется какойлибо существенной эквализации Не существует точных правил доверьтесь вашим ушам В конце концов та позиция которая дает нужный эффект и является правильной Начальная установка гипер кардиоид я характеристика всенаправленная характе ристика После подключения вашей системы смотрите разделы по подключению и разводке вы готовы к установке начальных положений регуляторов на мик шере Установите отдельный входной канал следующим образом Подключите источники сигнала микрофона клавишный инструмент и т д к нужным входам Внимание микрофоны с фантомным питанием должны быть подключены перед включением 48 В Проверьте чтобы при включении или выключении фантомного питания Акустическая Система была выключена Установите мастер фейдеры в позицию 0 входные фейдеры в позицию О и уровни усилителя мощности в положение около 70 Подайте сигнал с обычным концертным уровнем и нажмите на кнопку РП на первом канале просматривая уровень на индикаторных измерителях Отрегулируйте уровень входного усиления до тех пор пока индикаторный измеритель не будет находится в желтой секции со случайными всплесками на первом красном светодиоде при типичном максимальном уровне источ ника сигнала Это обеспечит достаточный запас по уровню для всплесков и установит максимальный уровень для нормальной работы смотрите при мечание ниже Повторите при необходимости эту операцию на других каналах Чем боль ше каналов добавлено к миксу тем больше индикаторы могут смещаться в красную секцию При необходимости отрегулируйте общий уровень сигнала с помощью Мастер Фейдеров Внимательно прослушивайте звук на предмет возникновения обратной связи Если вы не можете получить достаточный уровень входного сигнала без возникновения обратной связи проверьте размещение микрофона и динамика и повторите операцию Если обратная связь по прежнему при сутствует то возможно потребуется применение Графического Эквалайзера для уменьшения чувствительности системы на конкретных резонансных частотах 21
