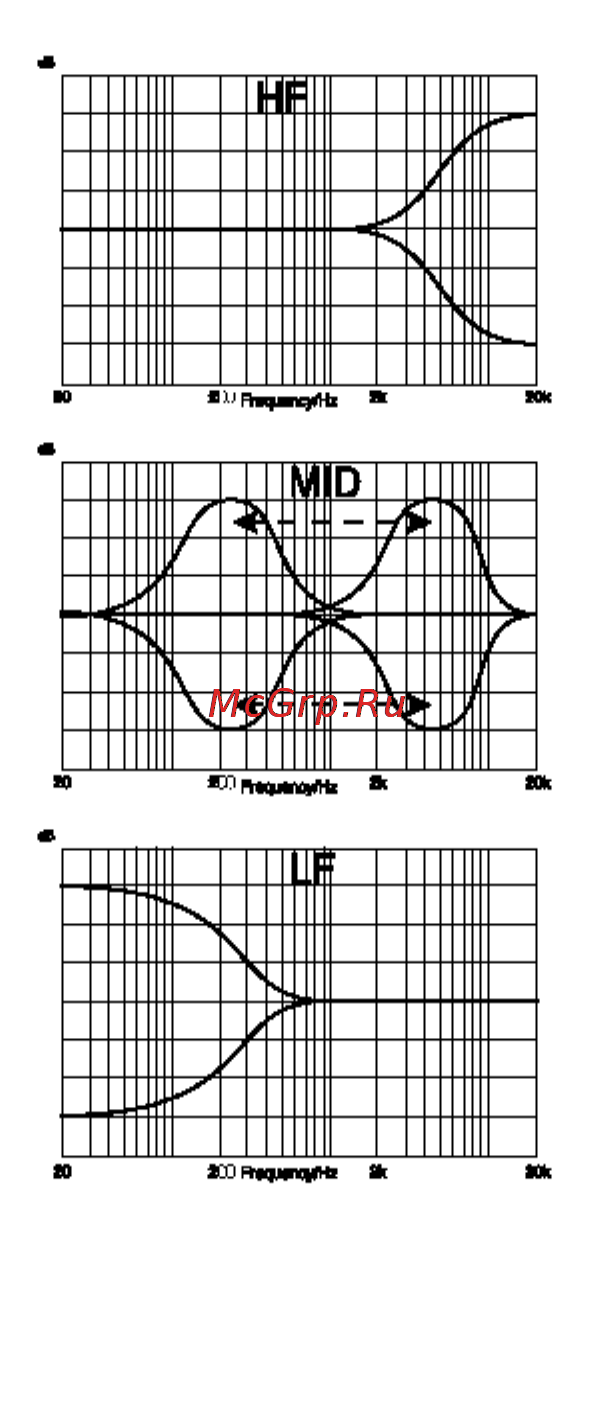

юся часть микшера Слишком высокое усиление приведет к перегрузке кана ла и следовательно к искажению сигнала Слишком низкое усиление приве дет к тому что будет сильно заметен уровень фонового шума и на выходе микшера не сможет быть получен сигнал с достаточным уровнем Обратите внимание что некоторое звуковое оборудование особенно пред назначенное для домашнего использования работает при более низком уров не сигнала 10 дБ чем профессиональное и следовательно для получения одинакового уровня выхода необходимо более высокая установка усиления Для правильной установки усиления GAIN смотрите раздел Начальная ус тановка на стр 22 5 Эквалайзер Эквалайзер ЕО позволяет осуществлять точную настройку звука в основном для улучшения звука вживую на концертах где оригинальный звук часто быва ет далек от идеала и где небольшой подъем или завал конкретных звуковых частот может дать реальное улучшение разборчивости На большинстве боль ших микшеров обычно имеется только три секции регулировки Ручки ЕО мо гут дать драматический эффект поэтому используйте их аккуратно постоянно прослушивая получаемый звук НР ЕО ВЧ эквалайзер Поверните ручку направо для подъема высоких частот выше 12 кГц на величи ну до 15 дБ Это позволит добавить четкости тарелкам вокалу и электронным инструментам Поверните ручку налево для завала АЧХ на значение до 15 дБ для уменьшения свиста или чрезмерного шипения или свиста возникающее на некоторых типах микрофона Если регулировка не требуется установите ручку в среднее положение МЮ ЕО Среднечастотный эквалайзер Эти две ручки работают вместе и формируют SWEPT МЮ ЕО Нижняя ручка обеспечивает подъем и завал АЧХ на 15 дБ также как и ручка НЕ ЕО но частота на которой это выполняется может быть установлена верхней ручкой в диапазоне от 140 Гц до 3 кГц Это позволяет добиться значительного улуч шения сигнала при работе вживую так как этот среднечастотный диапазон перекрывает диапазон большинства вокалистов При совместном использо вании этих регуляторов внимательно прослушивайте полученный результат чтобы понять как конкретные характеристики вокального сигнала могут быть улучшены или ухудшены Если регулировка не требуется установите нижнюю ручку в центральное фиксированное положение 1_РЕО Поверните ручку направо для подъема басовых частот ниже 60 Гц на 15 дБ Это позволит добавить теплоту вокалу или дополнительную энергию синтеза торам гитарам и ударникам Поверните налево для завала низких частот на 15 дБ Это позволит уменьшить шум сценический грохот или улучшить нечет кий звук Если регулировка не требуется установите ручку в центральное фиксированное положение 6 Aux Sends Посылы Aux Используются для установки отдельных миксов для FOLDBACK EFFECTS или записи а комбинация каждого Aux Send смикширована на соответствую щем Aux Output Для Эффектов удобно выполнять плавный подъем уровня сигнала вверх или вниз с помощью фейдера так называемый POST FADE постфейдерный сигнал а при подаче сигнала на Foldback или Monitor очень важно чтобы посыл был независим от фейдера так называемый PRE FADE префейдерный сигнал AUX SEND 1 и 2 могут быть переключены между режимами пре и пост фейде ра смотрите описание мастер секции на стр 20 21 7 PAN Панорамирование Этот регулятор устанавливает количество сигнала данного канала подавае мого на Левую и Правую шины MIX позволяя выполнять плавное перемеще ние источника сигнала по стерео изображению При повороте регулятора до 15
