Устранение неисправностей
99

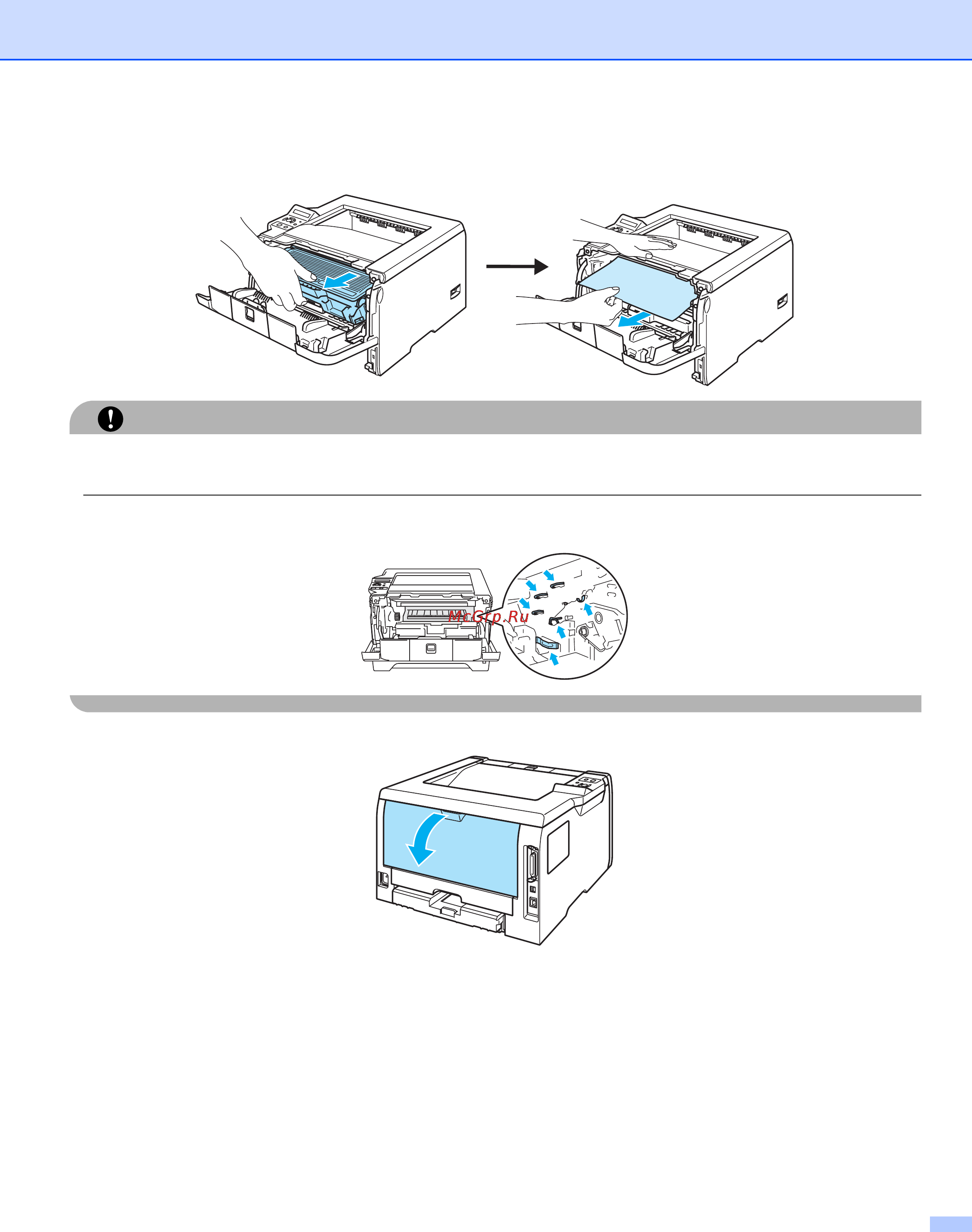

b Медленно извлеките узел фотобарабана и тонер-картридж. Замятая бумага вытянется вместе с
узлом фотобарабана и тонер-картриджем.
ОСТОРОЖНО
Рекомендуется поместить узел фотобарабана и тонер-картридж на лист ненужной бумаги или ткань
на случай просыпания тонера.
Во избежание повреждения принтера от статического электричества НЕ прикасайтесь к электродам,
показанным на иллюстрации.
c Откройте заднюю крышку.
