8
2. Проверьте отсутствие на свече зажигания признаков
эрозии электродов и избыточных отложений и нагара и
при необходимости замените свечу.
Рекомендуемые свечи зажигания:
NGK/LMAR6A-9
Установка свечи зажигания
1. Измерьте при помощи набора щупов зазор между элек-
тродами свечи зажигания и при необходимости отрегу-
лируйте его.
Зазор между электродами свечи зажигания:
0,8–0,9 мм

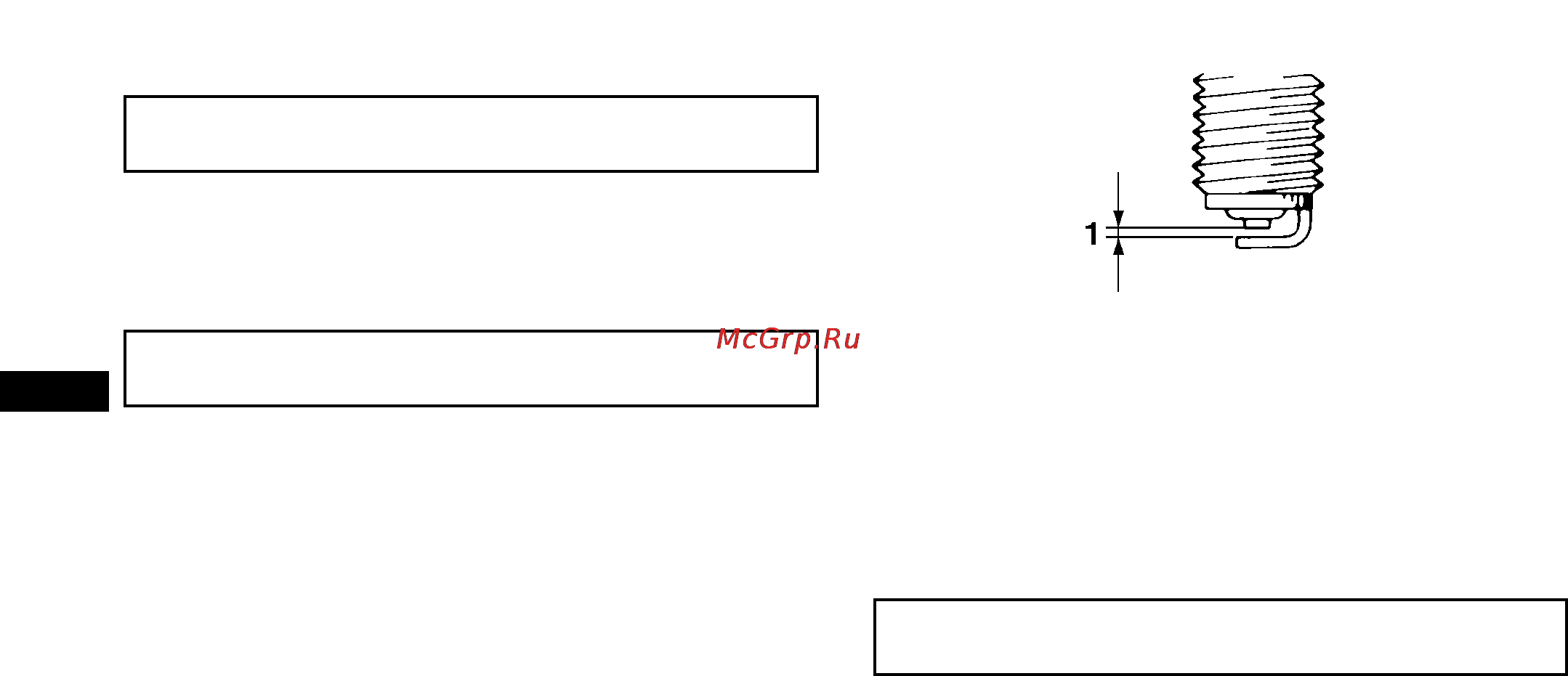

1. Зазор между электродами свечи зажигания.
2. Очистите поверхность шайбы свечи зажигания и сопря-
гаемую поверхность, затем вытрите все загрязнения с
высоковольтных проводов.
3. Установите свечу зажигания при помощи свечного клю
-
ча и затяните ее рекомендованным моментом.
Усилие затяжки свечи зажигания:
12,5 Нм
8-21
