EBU26692

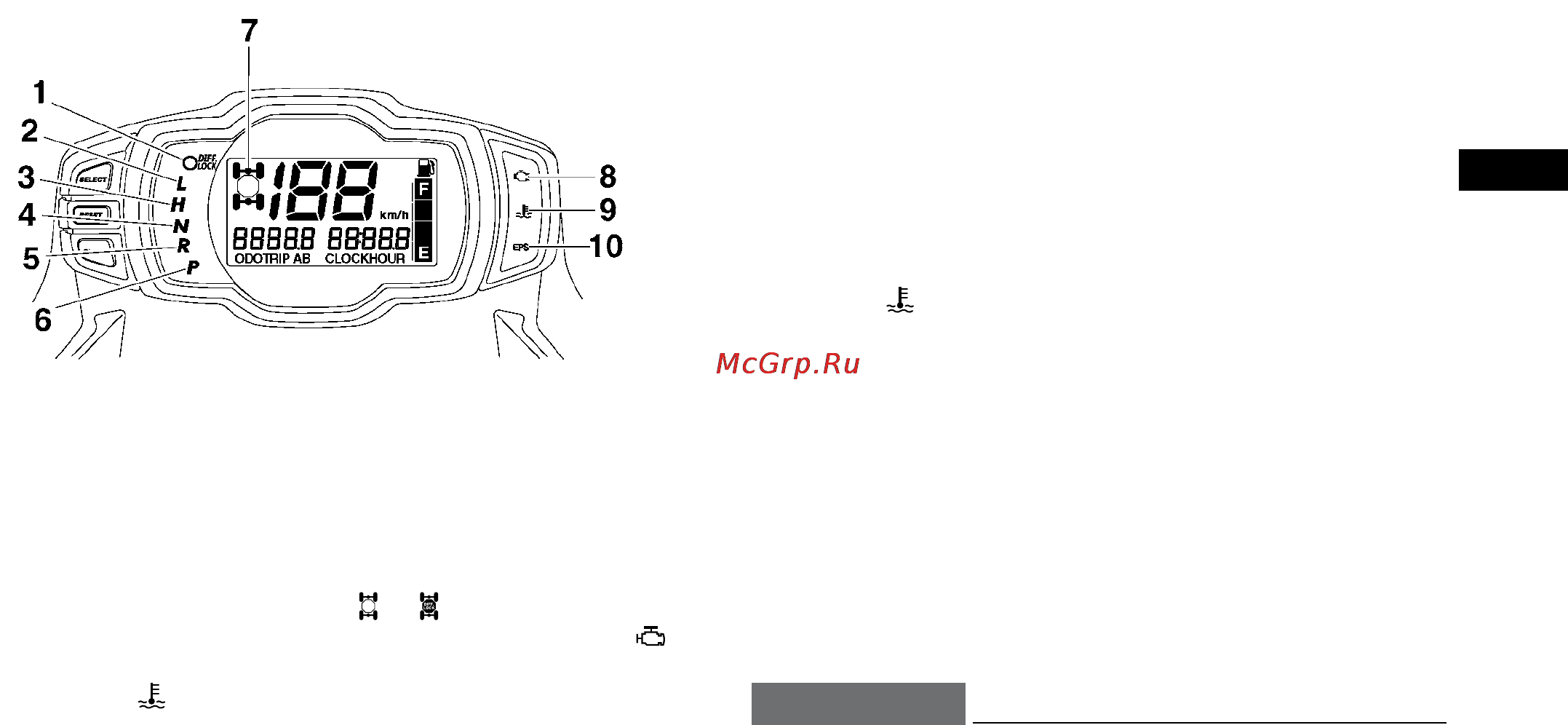

Индикаторы и сигнальные лампы
1. Индикатор режима блокировки дифференциала
2. Индикатор понижающего ряда трансмиссии
3. Индикатор повышающего ряда трансмиссии
4. Индикатор нейтральной передачи
5. Индикатор включения передачи заднего хода
6. Индикатор режима стоянки
7. Индикатор включения режима полного привода и бло
-
кировки дифференциала « » / « »
8. Сигнальная лампочка неисправности в двигателе «
»
9. Сигнальная лампочка температуры охлаждающей жид-
кости « »
10. Сигнальная лампочка режима рулевого управления с
уси лителем «EPS» (только для моделей с EPS)
EBU17830
Индикатор включения передачи заднего хода «R»
Данный индикатор загорается при включении передачи зад-
него хода.
EBU17860
Индикатор нейтральной передачи «N»
Данный индикатор загорается при включении нейтральной
передачи.
EBU28662
Сигнальная лампочка температуры охлаждающей
жидкости « »
При перегреве двигателя включается сигнальная лампочка
температуры охлаждающей жидкости. Если сигнальная лам-
почка включилась во время движения, при первой же воз-
можности остановите мотовездеход, заглушите двигатель и
дайте ему остыть в течение приблизительно десяти минут.
Вы можете проверить электрическую цепь сигнальных лам-
почек, повернув переключатель замка зажигание в позицию
«ON». Если сигнальные лампочки не включаются, обратитесь
к дилеру Yamaha для проверки электрической системы мо-
товездехода.
ECB00891
ПРЕДУПРЕЖДЕНИЕ:
• Перегрузка мотовездехода может привести к пере-
греву двигателя. Для уменьшения вероятности этого
уменьшите нагрузку до рекомендуемой.
